EasyPact CVS - effektbrytare CVS160B TM160D 4P4D - LV516323
SKU : LV516323
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.

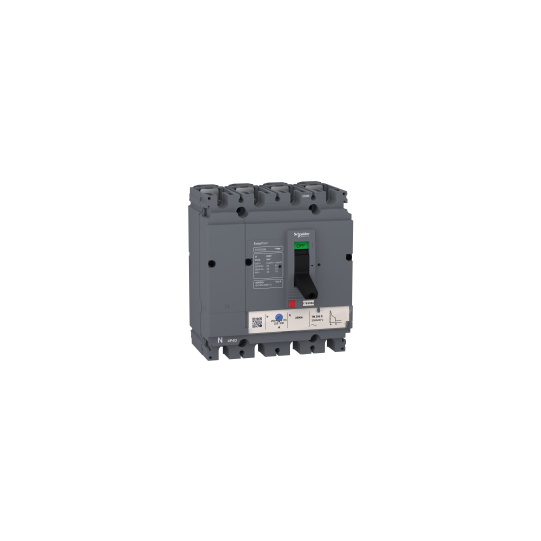

EasyPact CVS - effektbrytare CVS160B TM160D 4P4D - LV516323
BESKRIVNING
| Serie: | EasyPact |
|---|---|
| Produktsortiment: | Easypact CVS100...250 |
| Produktnamn: | EasyPact CVS |
| Apparatnamn: | CVS160B |
| Produkt eller komponenttyp: | Effektbrytare |
| Tillämpning: | Utrustningsskydd, övervakning och kontroll |
| Beskrivning av poler: | 4P |
| Beskrivning av skyddade poler: | 4d |
| Jordfelsskydd: | Utan |
| [In] märkström: | 160 A vid 40 °C |
| Nätverkstyp: | AC |
| Användningskategori: | Kategori A |
| Brytförmåga: | 40 kA Icu vid 220/240 V AC 2 faser överensstämmer med IEC 60947-6-225 kA Icu vid 380 V AC 2 faser överensstämmer med IEC 60947-6-220 kA Icu vid 440 V AC 2 faser överensstämmer med IEC 60947-6-2 |
| Utlösarnamn: | TM-D |
| Utlösartyp: | Termomagnetisk |
| Utlösarbetyg: | 160 A vid 40 °C |
| Skyddstyp: | Överbelastningsskydd (termiskt)Kortslutningsskydd (magnetiskt) |
| [Uimp] märkimpulsspänning: | 8 kV överensstämmer med EN/IEC 60947-2 Bilaga H |
|---|---|
| Nätverksfrekvens: | 2 faser |
| Koden för brytförmåga: | B |
| [Ics] märkservicebrytförmåga: | 15 kA vid 440 V AC 2 faser överensstämmer med IEC 60947-6-225 kA vid 380 V AC 2 faser överensstämmer med IEC 60947-6-240 kA vid 220/240 V AC 2 faser överensstämmer med IEC 60947-6-2 |
| Nollpolens position: | Vänster |
| Mekanisk livslängd: | 25000 cykler |
| Elektrisk livslängd: | 12000 cykler 415 V In överensstämmer med IEC 60947-6-2 |
| Kontrolltyp: | Vippreglage |
| Inställningsområde för termiskt skydd: | 112...160 A |
| Neutral skyddsinställning: | 1 x Ir (4d) |
| Typ av långtidsfördröjningsinställning (Ir): | Justerbar |
| Justeringsområde för långtidsfördröjning: | 0,7 till 1 x In |
| Typ av tidsfördröjningsinställning: | Fast |
| Typ av momentan utlösningsinställning (Ii): | Fast |
| Inställningsområde för momentan utlösning: | 1250 A |
| Fullständigt synlig brytning: | Kontrollerad omkopplingsläge |
| Monteringsfäste: | Bakplatta |
| Installationssätt: | Fast/utdragbar |
| Anslutning uppströms: | Horisontell |
| Anslutning nedströms: | Horisontell |
| Anslutning: | Skruvanslutning |
| Anslutningsstigning: | 35 mm |
| Kompatibilitetskod: | CVS160 |
| Bredd: | 140 mm |
| Djup: | 86 mm |
| Höjd: | 161 mm |
| Produktvikt: | 1,9 kg |
| Standarder: | IEC 60947-6-2EN 60947-2 |
|---|---|
| Produktcertifikat: | CEIGOST IEC 60947-5-1 |
| Skyddsklass mot elstöt: | Klass B |
| Föroreningsgrad: | 3 stötar i varje riktning X, Y och Z överensstämmer med IEC 60715 |
| IP-kapslingsklass: | IP5x |
| Omgivande lufttemperatur vid drift: | -25...70 °C |
| Omgivningstemperatur vid lagring: | -50...85 °C |
| Kinesisk RoHS-reglering: | Produkten ligger utanför det kinesiska RoHS-omfånget. Ämnesdeklaration för informationMiljökommunikation |
| Förpackningstyp 1: | Antal produkter i förpackning 1 |
| EAN-kod: | 3606480229114 |
|---|---|
| Påminnelser: |
Denna Schneider Electric LV516323 effektbrytare tillhör EasyPacT-serien. Den ger 4P-skydd och har en termomagnetisk utlösare. Med en förbrukning av och en utlösning enligt en kurva som är avsedd för följande tillämpningar: . |
