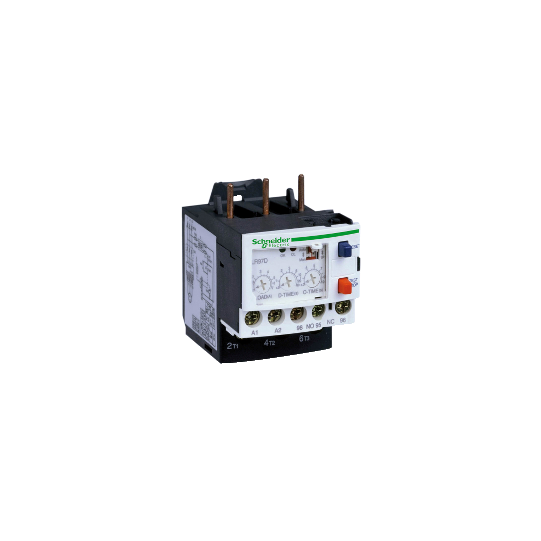

elektroniskt överlastrelä för motor TeSys - 1.2...7 A - 100...120 V AC - LR97D07F7
SKU : LR97D07F7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
elektroniskt överlastrelä för motor TeSys - 1.2...7 A - 100...120 V AC - LR97D07F7
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktnamn: | TeSys D |
| Enhetens kortnamn: | LR97 |
| Produkt- eller komponenttyp: | Elektroniskt överströmsrelä |
| Reläapplikation: | Överbelastning Imax > IinställningLåst rotor, mekanisk fastlåsning I > 3 x IinställningKänslighet för fasbortfall |
| Produktkompatibilitet: | LC1D09...D38 |
| Nätverkstyp: | AC |
| [Us] märkt matningsspänning: | 100...120 V AC |
| Justeringsområde för termiskt skydd: | 1.2...7 A |
| [Ue] märkt driftspänning: | 600 V AC 50/60 Hz för effektkrets enligt CSA600 V AC 50/60 Hz för effektkrets enligt UL690 V AC 50/60 Hz för effektkrets enligt IEC 60947-4-1 |
| Antal per sats: | Sats med 10 |
| Nätfrekvens: | 50...60 Hz |
|---|---|
| Monteringsstöd: | Direkt på kontaktorSkena |
| Utlösningsgräns: | 1.2...6 A |
| Överspänningshållfasthet: | 6 kV enligt IEC 61000-4-5 |
| Kontakttyp och sammansättning: | 1 C/O |
| [Ith] konventionell termisk ström i fri luft: | 3 A för styrkrets |
| Skyddstyp: | BS-säkring 3 A - för styrkretsGB2 strömbrytare 3 A - för styrkretsGG-säkring 3 A - för styrkrets |
| Maximal effekt: | 28 W vid 110 V DC enligt IEC 6094728 W vid 220 V DC enligt IEC 6094755 W vid 24 V DC enligt IEC 6094755 W vid 48 V DC enligt IEC 60947140 VA vid 48 V AC enligt IEC 60947360 VA vid 110 V AC enligt IEC 60947360 VA vid 220 V AC enligt IEC 6094770 VA vid 24 V AC enligt IEC 60947 |
| [Ui] märkisoleringsspänning: | Effektkrets: 600 V enligt CSAPower krets: 600 V enligt ULPower krets: 690 V enligt IEC 60947-4-1 |
| [Uimp] märkimplusspänning: | 6 kV |
| Känslighet för fasbortfall: | |
| Återställning: | Automatisk återställning 120 s fastElektrisk genom avbrott i strömförsörjningen i minst 0,1 sManuell återställning |
| Tidsintervall: | 0.2...10 s - O-tid ratt0.3...10 s - O-tid ratt0.5..30 s - D-tid ratt |
| Signalfunktion: | 2 lysdioder |
| Anslutningar - terminaler: | Kontrollkrets: kabel 1 x 1...25 mm²flexibel med kabeländeKontrollkrets: kabel 1 x 1...25 mm²flexibel utan kabeländeEffektkrets: kabel 1 x 1...4 mm²flexibel med kabeländeEffektkrets: kabel 1 x 1.5...10 mm²flexibel utan kabeländeEffektkrets: kabelsko 1 x 1...4 mm²flexibel med kabeländeEffektkrets: kabelsko 1 x 1.5...10 mm²flexibel utan kabeländeKontrollkrets: kabel 2 x 1...25 mm²flexibel med kabeländeKontrollkrets: kabel 2 x 1...25 mm²flexibel utan kabeländeKontrollkrets: kabelsko 1 x 1...25 mm²flexibel med kabeländeKontrollkrets: kabelsko 1 x 1...25 mm²flexibel utan kabeländeKontrollkrets: kabelsko 2 x 1...25 mm²flexibel med kabeländeKontrollkrets: kabelsko 2 x 1...25 mm²flexibel utan kabelände |
| Åtdragningsmoment: | Kontrollkrets: 0.6...1.2 Nm på kabelskoEffektkrets: 2 Nm på kabel |
| Höjd: | 67.5 mm |
| Bredd: | 45 mm |
| Djup: | 67.5 mm |
| Produktvikt: | 0.172 kg |
| Kompatibilitetskod: | LR97 |
| Standarder: | IEC 60947IEC 60255-6 |
|---|---|
| Produktcertifieringar: | GOSTULCSA |
| Skyddsbehandling: | TH enligt IEC 60068 |
| IP-kapslingsklass: | IP20 enligt IEC 60529 |
| Omgivningstemperatur för drift: | -25...60 °C enligt IEC 60947-4-1 |
| Omgivningstemperatur för lagring: | -30...80 °C |
| Driftshöjd: | 2000 m |
| Brandmotstånd: | 850 °C enligt IEC 60695-2-1 |
| Stötbeständighet: | 15 gn 11 ms enligt IEC 60068-2-7 |
| Vibrationsbeständighet: | 4 gn enligt IEC 60068-2-6 |
| Dielektrisk styrka: | 2 V 50 Hz enligt IEC 60255-5 |
| Motstånd mot elektrostatisk urladdning: | 6 kV i indirekt läge8 kV i luft |
| Motstånd mot strålfält: | 10 V/m nivå 3 |
| Motstånd mot snabba transienter: | 2 kV |
| Störningar utstrålade/ledda: | 10 V enligt EN 61000-4-6Klass A enligt EN 55011 |
| REACh-förordning: | Referensen innehåller ämnen som inger mycket stora betänkligheter över gränsvärdetREACh fri från SVHC |
| EAN-kod: | 8809755436315 |
|---|
