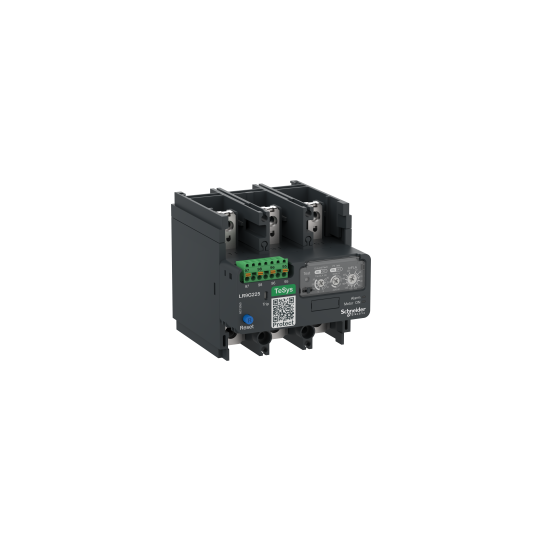

Elektroniskt termiskt överlastrelä, TeSys Giga, 57–225 A, klass 5E–30E, insticksanslutning för styrkretsar - LR9G225
SKU : LR9G225
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Elektroniskt termiskt överlastrelä, TeSys Giga, 57–225 A, klass 5E–30E, insticksanslutning för styrkretsar - LR9G225
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktnamn: | TeSys LRG |
| Produkt- eller komponenttyp: | Elektronisk termisk överlastrelä |
| Enhetens kortnamn: | LR9G |
| Relätillämpning: | Motorskydd |
| Nätverkstyp: | AC |
| Termisk överlastklass: | Klass 5E...30E enligt IEC 60947-4-1 |
| Inställningsområde för termiskt skydd: | 57...225 A |
| Nätfrekvens: | 30...60 Hz100 Hz |
|---|---|
| Överspänningskategori: | III |
| Utlösningsgräns: | 1.125 +/- 0.07 In enligt IEC 60947-4-1 |
| Skyddstyp: | Jordfelsskydd - inställning av utlösningstid: 0...1 s - för larmkrets enligt IEC 60947-4-1Jordfelsskydd - inställning av utlösningstid: 0...1 s - för larmkrets enligt UL 60947-4-1Fasförlust - inställning av utlösningstid: 0...4 s - för larmkretsFasobalans - inställning av utlösningstid: 0...5 s - för larmkrets enligt IEC 60947-4-1Fasobalans - inställning av utlösningstid: 0...5 s - för larmkrets enligt UL 60947-4-1 |
| Lokal signalering: | LEDUtlösningsindikator |
| Kontakttyp och sammansättning: | 1 NO + 1 NC |
| [Ith] konventionell termisk ström i fri luft: | 5 A |
| [Uc] styrkretsspänning: | 24...500 V AC 50/60 Hz24...250 V DC |
| [Ue] nominell driftspänning: | 1000 V AC 50/60 Hz |
| [Uimp] nominell impulsspänning: | 8 kV |
| Återställning: | Automatisk återställningManuell |
| Mekanisk hållbarhet: | 7000 cykler |
| Överspänningshållfasthet: | 4 kV |
| Elektromagnetisk kompatibilitet: | EMC-immunitet enligt IEC 60947-4-1Emissionstestkriterier A enligt IEC 60947-4-1Immunitet mot utstrålade radioelektriska störningar - testnivå: 20 V/m enligt EN/IEC 61000-4-3Immunitetstest för spänningsfall och avbrott enligt SEMI F47 |
| Anslutningar - plintar: | Effektkrets: skena - samlingsskenas tvärsnitt: 25 x 6 mmEffektkrets: ringkabelskor 1 185 mm²Styrkrets: instick 1 0.2...2.5 mm² - kabelstyvhet: solid/fåtrådig utan ändhylsaStyrkrets: instick 1 0.25...2.5 mm² - kabelstyvhet: flexibel med ändhylsaStyrkrets: instick 2 0.5...1.0 mm² med ändhylsa |
| Åtdragningsmoment: | 18 N.m |
| Monteringsstöd: | Direkt på kontaktorPlatta |
| Standarder: | EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1CSA C22.2 No 60947-4-1JIS C8201-4-1JIS C8201-5-1 |
| Produktcertifieringar: | CB SchemeCCCcULusUKCAATEXEU-RO-MR by DNV-GLEAC |
| IP-kapslingsklass: | IP2X front med täckkåpor enligt IEC 60529IP2X front med täckkåpor enligt VDE 0106 |
|---|---|
| Skyddsbehandling: | TH |
| Omgivningstemperatur för drift: | -25...60 °C |
| Omgivningstemperatur för lagring: | -60...80 °C |
| Tillåten omgivningstemperatur runt enheten: | -40...60 °C vid Uc |
| Mekanisk robusthet: | Vibrationer 5...300 Hz 6 gn kontaktor öppenStötar 15 gn 11 ms kontaktor stängd |
| Omgivningstemperatur för transport: | -25...60 °C |
| Höjd: | 107 mm |
| Bredd: | 105 mm |
| Djup: | 126 mm |
| Nettovikt: | 0.9 kg |
| Färg: | Mörkgrå |
| Status för hållbarhetserbjudande: | Green Premium produktREACh-förordningen |
| Förpackningstyp 1: | PCENumber of Units in Package 1 |
| EAN-kod: | 3606481912541 |
|---|
