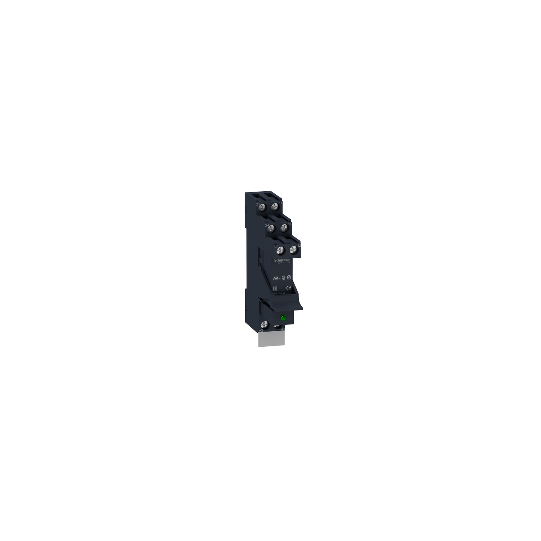

Harmony, gränssnittsrelä förmonterat, 8 A, 2 växlande kontakter, med LED, med skyddskrets, 24 V DC - RSB2A080BDPV
SKU : RSB2A080BDPV
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Harmony, gränssnittsrelä förmonterat, 8 A, 2 växlande kontakter, med LED, med skyddskrets, 24 V DC - RSB2A080BDPV
BESKRIVNING
| Produktserie: | Harmony Elektromekansika Reläer |
|---|---|
| Seriens namn: | Gränssnittsrelä |
| Produkt- eller komponenttyp: | Förmonterat insticksrelä med sockel |
| Kort namn på enhet: | RSB |
| Kontakttyp och sammansättning: | 2 C/O |
| Kontaktfunktion: | Standard |
| [Uc] styrkretsspänning: | 24 V DC |
| [Ithe] konventionell termisk ström i kapsling: | 8 A vid -40...40 °C |
| Statuslampa: | 1 lysdiod |
| Styrningstyp: | Utan |
| [Uc] styrkretsspänning: | 230 V |
| [In] Märkström: | 8 A |
| Anslutningar - plintar: | Skruvklämmor |
| Genomsnittligt motstånd: | 1440 Ohm nätverk: DC vid 20 °C +/- 15 % |
|---|---|
| [Ue] nominell driftspänning: | 19.2...26.4 V DC |
| [Ui] Nominell isolationsspänning: | 400 V enligt EN/IEC 60947 |
| [Uimp] Nominell impulsspänning: | 3.6 kV enligt IEC 61000-4-5 |
| Kontaktmaterial: | Silverlegering (AgNi) |
| [Ie] nominell driftström: | 4 A (AC-1/DC-1) NC enligt IEC8 A (AC-1/DC-1) NO enligt IEC |
| Minsta brytström: | 10 mA |
| Maximal omkopplingsspänning: | 300 V DC enligt IEC |
| Kopplingsspänning: | 12 V |
| Maximal omkopplingskapacitet: | 2000 VA AC224 W DC |
| Belastningsström: | 8 A vid 250 V AC8 A vid 28 V DC |
| Minsta brytförmåga: | 120 mW vid 10 mA, 12 V |
| Driftshastighet: | |
| Mekanisk hållbarhet: | 30000000 cykler |
| Elektrisk hållbarhet: | 100000 cykler, 8 A vid 250 V, AC-1 NO100000 cykler, 4 A vid 250 V, AC-1 NC |
| Drifttid: | 20 ms drift20 ms återställning |
| Genomsnittlig spolförbrukning: | 0.45 W DC |
| Tröskel för frånslagsspänning: | >= 0.1 Uc DC |
| Säkerhetsdata: | B10d = 100000 |
| Skyddskategori: | RT I |
| Testnivåer: | Nivå A gruppmontering |
| Driftposition: | Valfri position |
| Vridmoment: | 0.8 N.m0.79 N.m |
| Anslutningar - plintar: | Kontakt, 1 x 0.25...1 x 2.5 mm² (AWG 22...AWG 14) flexibel med ändhylsaKontakt, 2 x 0.25...2 x 1 mm² (AWG 22...AWG 17) flexibel med ändhylsaKontakt, 1 x 0.5...1 x 2.5 mm² (AWG 20...AWG 14) solid utan ändhylsaKontakt, 2 x 0.5...2 x 1.5 mm² (AWG 20...AWG 16) solid utan ändhylsa |
| Nettovikt: | 0.057 kg |
| Försäljning per odelbar kvantitet: | 30 |
| Enhetens presentation: | Komplett produkt |
| Kompatibilitetskod: | RSB |
| Dielektrisk hållfasthet: | 1000 V AC mellan kontakter2500 V AC mellan poler5000 V AC mellan spole och kontakt |
|---|---|
| Standarder: | EN/IEC 61810-1CSA C22.2 No 14UL 508IEC 61984 |
| Produktcertifieringar: | CEULCSAEAC |
| Omgivningstemperatur för lagring: | -40...85 °C |
| Vibrationsmotstånd: | +/- 1 mm (f= 10...55 Hz) enligt EN/IEC 60068-2-6 |
| IP-skyddsgrad: | IP20 enligt EN/IEC 60529 |
| Stöttålighet: | 10 gn (varaktighet = 11 ms) för ej i drift enligt EN/IEC 60068-2-275 gn (varaktighet = 11 ms) för i drift enligt EN/IEC 60068-2-27 |
| Omgivande lufttemperatur för drift: | -40...85 °C (DC) |
| EU RoHS-direktiv: | Proaktiv efterlevnad (Produkt utanför EU RoHS lagliga omfattning)Fri från giftiga tungmetaller |
| Förpackningstyp 1: | PCENumber of Units in Package 1 |
| EAN-kod: | 3606489562755 |
|---|
