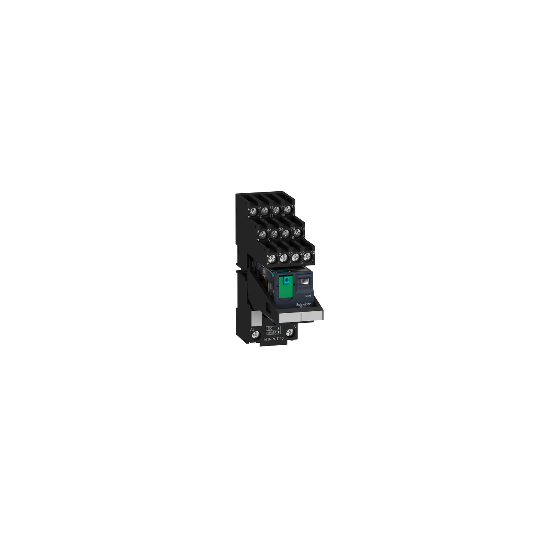

Harmony, Miniatyreluttaget relä förmonterat, 6 A, 4 CO, med lysdiod, med låsbar testknapp, separat terminalsockel, 24 V DC - RXM4AB2BDPVS
SKU : RXM4AB2BDPVS
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Harmony, Miniatyreluttaget relä förmonterat, 6 A, 4 CO, med lysdiod, med låsbar testknapp, separat terminalsockel, 24 V DC - RXM4AB2BDPVS
BESKRIVNING
| Produktsortiment: | Harmony Elektromekansikt relä |
|---|---|
| Serie: | Miniatyr |
| Produkt eller komponenttyp: | Förmonterat insticksrelä med sockel |
| Enhetens kortnamn: | RXM |
| Kontakttyp och sammansättning: | 4 C/O |
| [Uc] styrkretsspänning: | 24 V DC |
| [Ithe] konventionell kapslad termisk ström: | 6 A vid -40...55 °C |
| Statuslampa: | Med |
| Styrning: | Låsbar testknapp |
| Utnyttjandegrad: | 20 % |
| [Uc] styrkretsspänning: | 24 V |
| [In] Märkström: | 6 A |
| Anslutningar - plintar: | Skruvanslutningar |
| [Ui] Nominell isolationsspänning: | 250 V enligt IEC |
|---|---|
| [Uimp] Nominell impulsöverspänning: | 2.5 kV under 1.2/50 µs |
| Kontaktmaterial: | AgNi |
| [Ie] Nominell driftström: | 3 A vid 28 V (DC) NC enligt IEC3 A vid 250 V (AC) NC enligt IEC6 A vid 28 V (DC) NO enligt IEC6 A vid 250 V (AC) NO enligt IEC6 A vid 277 V (AC) enligt UL8 A vid 30 V (DC) enligt UL |
| Minsta brytström: | 10 mA |
| Maximal omkopplingsspänning: | 250 V |
| Minsta brytspänning: | 17 V |
| Belastningsström: | 6 A vid 250 V AC6 A vid 28 V DC |
| Maximal omkopplingseffekt: | 1500 VA/168 W AC/DC |
| Minsta omkopplingseffekt: | 170 mW vid 10 mA, 17 V |
| Driftfrekvens: | |
| Mekanisk hållbarhet: | 10000000 cykler |
| Elektrisk hållbarhet: | 100000 cykler för resistiv belastning |
| Genomsnittlig spolförbrukning: | 0.9 W, DC |
| Spänningströskel för frånslag: | >= 0.1 Uc DC |
| Drifttid: | 20 ms |
| Återställningstid: | 20 ms |
| Genomsnittligt motstånd: | 650 Ohm vid 20 °C +/- 10 % |
| Märkspänningsgränser: | 19.2...26.4 V DC |
| Säkerhetsdata: | B10d = 100000 |
| Kapslingsklass: | RT I |
| Testnivåer: | Nivå A gruppmotsvarande |
| Driftposition: | Valfri position |
| Försäljning per odelbar kvantitet: | 30 |
| CAD total bredd: | 26.9 mm |
| CAD total höjd: | 82.8 mm |
| CAD total djup: | 80.35 mm |
| Anslutningar - plintar: | Kontakt, 1 x 0.25...1 x 2.5 mm² (AWG 22...AWG 14) flexibel med ändhylsaKontakt, 2 x 0.25...2 x 1 mm² (AWG 22...AWG 17) flexibel med ändhylsaKontakt, 1 x 0.5...1 x 2.5 mm² (AWG 20...AWG 14) solid utan ändhylsaKontakt, 2 x 0.5...2 x 1.5 mm² (AWG 20...AWG 16) solid utan ändhylsa |
| Vridmoment: | 1 N.m |
| Produktvikt: | 0.105 kg |
| Produktpresentation: | Komplett produkt |
| Kompatibilitetskod: | RXM |
| Dielektrisk styrka: | 1300 V AC mellan kontakter med mikrobrytning2000 V AC mellan spole och kontakt2000 V AC mellan poler |
|---|---|
| Produktcertifieringar: | CEULCSAEACLloyd's |
| Standarder: | UL 508EN/IEC 61810-1CSA C22.2 No 14IEC 61984 |
| Omgivningstemperatur vid förvaring: | -40...85 °C |
| Omgivningstemperatur vid drift: | -40...55 °C |
| Vibrationsmotstånd: | 3 gn, amplitud = +/- 1 mm (f = 10...150 Hz)5 cykler i drift5 gn, amplitud = +/- 1 mm (f = 10...150 Hz)5 cykler ej i drift |
| IP-skyddsklass: | IP20 enligt EN/IEC 60529 |
| Stötbeständighet: | 10 gn för i drift30 gn för ej i drift |
| Föroreningsgrad: | 2 |
| Hållbarhetsstatus: | Green Premium-produktREACh förordning |
| EAN-kod: | 3606489563189 |
|---|
