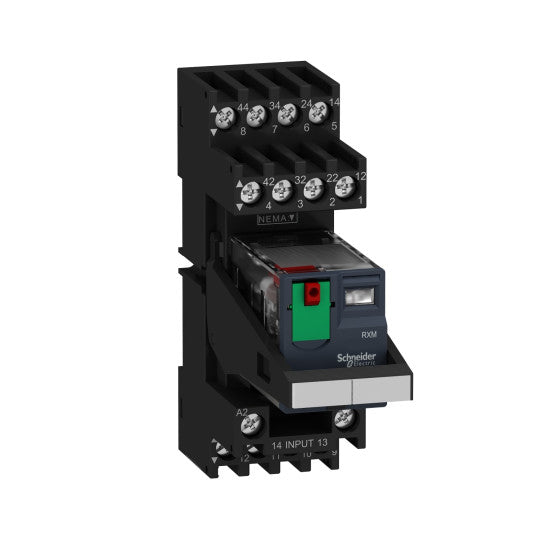

Harmony, Miniatyrpluggrelä förmonterat, 6 A, 4 CO, med låsbar testknapp, blandade anslutningsterminaler, 230 V AC - RXM4AB1P7PVM
SKU : RXM4AB1P7PVM
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Harmony, Miniatyrpluggrelä förmonterat, 6 A, 4 CO, med låsbar testknapp, blandade anslutningsterminaler, 230 V AC - RXM4AB1P7PVM
BESKRIVNING
| Produktsortiment: | Harmony Elektromekaniska reläer |
|---|---|
| Seriens namn: | Miniatyr |
| Produkt- eller komponenttyp: | Förmonterat insticksrelä med sockel |
| Enhetens kortnamn: | RXM |
| Kontakttyp och komposition: | 4 C/O |
| [Uc] styrkretsspänning: | 230 V AC 50/60 Hz |
| [Ithe] konventionell inkapslad termisk ström: | 6 A vid -40...55 °C |
| Status LED: | Utan |
| Kontrolltyp: | Låsbar testknapp |
| Användningskoefficient: | 20 % |
| [Uc] styrkretsspänning: | 230 V |
| [In] märkström: | 6 A |
| Anslutningar - terminaler: | Skruvanslutningar |
| [Ui] nominell isolationsspänning: | 250 V enligt IEC |
|---|---|
| [Uimp] nominell impulsöverspänning: | 2.5 kV under 1.2/50 µs |
| Kontaktmaterial: | AgNi |
| [Ie] nominell driftström: | 3 A vid 28 V (DC) NC enligt IEC3 A vid 250 V (AC) NC enligt IEC6 A vid 28 V (DC) NO enligt IEC6 A vid 250 V (AC) NO enligt IEC6 A vid 277 V (AC) enligt UL8 A vid 30 V (DC) enligt UL |
| Minsta brytström: | 10 mA |
| Maximal brytspänning: | 250 V |
| Minsta brytspänning: | 17 V |
| Lastström: | 6 A vid 250 V AC6 A vid 28 V DC |
| Maximal brytförmåga: | 1500 VA/168 W AC/DC |
| Minsta brytförmåga: | 170 mW vid 10 mA, 17 V |
| Driftshastighet: | |
| Mekanisk livslängd: | 10000000 cykler |
| Elektrisk livslängd: | 100000 cykler för resistiv last |
| Genomsnittlig spolförbrukning: | 1.2 W, AC |
| Frånfallsspänningströskel: | >= 0.3 Uc AC |
| Driftstid: | 20 ms |
| Återställningstid: | 20 ms |
| Genomsnittligt motstånd: | 15000 Ohm vid 20 °C +/- 15 % |
| Märkspänningsgränser för drift: | 184...253 V AC |
| Säkerhetsdata: | B10d = 100000 |
| Kapslingsklass: | RT I |
| Testnivåer: | Nivå A gruppmontering |
| Driftläge: | Valfri position |
| Försäljning per odelbar kvantitet: | 30 |
| CAD total bredd: | 26.9 mm |
| CAD total höjd: | 79 mm |
| CAD total djup: | 78.45 mm |
| Anslutningar - terminaler: | Anslutning, 1 x 0.25...1 x 2.5 mm² (AWG 22...AWG 14) flexibel med ändhylsaAnslutning, 2 x 0.25...2 x 1 mm² (AWG 22...AWG 17) flexibel med ändhylsaAnslutning, 1 x 0.5...1 x 2.5 mm² (AWG 20...AWG 14) solid utan ändhylsaAnslutning, 2 x 0.5...2 x 1.5 mm² (AWG 20...AWG 16) solid utan ändhylsa |
| Vridmoment: | 1 N.m |
| Produktvikt: | 0.096 kg |
| Produktpresentation: | Komplett produkt |
| Kompatibilitetskod: | RXM |
| Dielektrisk hållfasthet: | 1300 V AC mellan kontakter med mikrobrytning2000 V AC mellan spole och kontakt2000 V AC mellan poler |
|---|---|
| Produktcertifieringar: | CEULCSAEACLloyd's |
| Standarder: | UL 508EN/IEC 61810-1CSA C22.2 No 14IEC 61984 |
| Omgivningstemperatur för förvaring: | -40...85 °C |
| Omgivningstemperatur för drift: | -40...55 °C |
| Vibrationsmotstånd: | 3 gn, amplitud = +/- 1 mm (f = 10...150 Hz)5 cykler i drift5 gn, amplitud = +/- 1 mm (f = 10...150 Hz)5 cykler ej i drift |
| IP kapslingsklass: | IP20 enligt EN/IEC 60529 |
| Stötbeständighet: | 10 gn för i drift30 gn för ej i drift |
| Föroreningsgrad: | 2 |
| Hållbar erbjudandestatus: | Green Premium produktREACh-förordning |
| EAN-kod: | 3606489563141 |
|---|
