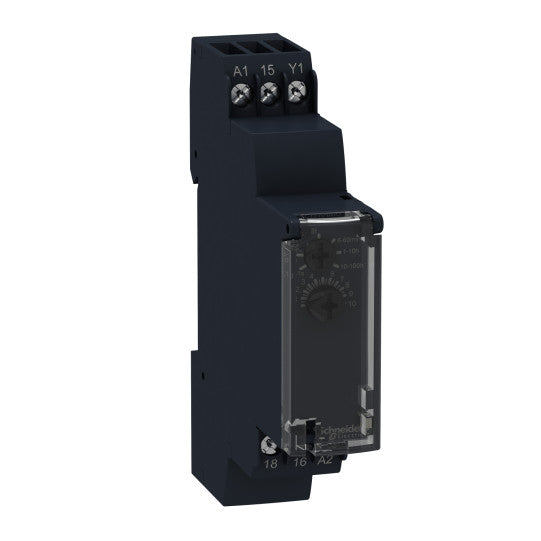

Harmony Time RE17 - Modulärt tidsrelä - 1 s..100 h - 24..240 V AC - halvledarutgång - RE17LHBM
SKU : RE17LHBM
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Harmony Time RE17 - Modulärt tidsrelä - 1 s..100 h - 24..240 V AC - halvledarutgång - RE17LHBM
BESKRIVNING
| Produktserie: | Harmony Timer Relays |
|---|---|
| Typ av produkt eller komponent: | Enkelfunktionsrelä |
| Typ av diskret utgång: | Halvledare |
| Bredd: | 17.5 mm |
| Komponentnamn: | RE17L |
| Typ av fördröjning: | Intervall |
| Tidsfördröjningsområde: | 1...10 s1...10 h0.1...1 s6...60 s6...60 min1...10 min10...100 h |
| Nominell utström: | 0.7 A |
| [Uc] styrkretsspänning: | 24...240 V |
| Anslutningar - plintar: | Skruvklämmor |
| Typ av utgång: | Halvledare |
| [In] märkström: | 0.7 A |
| Kontrolltyp: | Omkopplare på frontpanelen |
|---|---|
| [Us] märkt matningsspänning: | 24...240 V AC 50/60 Hz |
| Spänningsområde: | 0.85...1.1 Us |
| Matningsfrekvens: | 50...60 Hz +/- 5 % |
| Ingångsspänning: | 9 V |
| Impulstid: | 0.05 s typisk |
| Isolationsresistans: | 100 MOhm vid 500 V DC enligt IEC 60664-1 |
| [Uimp] märkimpshållfasthet: | 5 kV under 1.2/50 µs |
| Maximal fördröjningssvar: | 100 ms |
| Anslutningar - plintar: | Skruvplintar, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) solid utan ändhylsaSkruvplintar, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) solid utan ändhylsaSkruvplintar, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) flexibel med ändhylsaSkruvplintar, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) flexibel med ändhylsa |
| Åtdragningsmoment: | 0.6...1 N.m enligt IEC 60947-1 |
| Dielektrisk styrka: | 2.5 kV 1 mA/1 minut 50 Hz enligt IEC 61812-1 |
| Kapslingsmaterial: | Självsläckande |
| Repeternoggrannhet: | +/- 0.5 % enligt IEC 61812-1 |
| Temperaturdrift: | +/- 0.05 %/°C |
| Spänningsdrift: | +/- 0.2 %/V |
| Inställningsnoggrannhet för fördröjning: | +/- 10 % av hela skalan vid 25 °C enligt IEC 61812-1 |
| Återställningstid: | 350 ms vid deaktivering typisk |
| Lastfaktor: | 100 % |
| Strömförbrukning i VA: | 0...3 VA vid 240 V AC |
| Maximal strömförbrukning i W: | 1.5 W vid 240 V DC |
| Brytförmåga: | 0.5 A AC enligt UL0.7 A AC vid 20 °C |
| Driftfrekvens i Hz: | 10 Hz |
| Maximal utström: | 20 A |
| Minsta kopplingsström: | 10 mA |
| Maximal läckström: | 5 mA |
| Maximal kopplingsspänning: | 250 V AC |
| Maximalt spänningsfall: | |
| Elektrisk livslängd: | 100000000 cykler |
| Märkning: | CE |
| Krypavstånd: | 4 kV/3 enligt IEC 60664-1 |
| Säkerhetstillförlitlighetsdata: | MTTFd = 353.8 årB10d = 320000 |
| Monteringsposition: | Valfri position i förhållande till normalt vertikalt monteringsplan |
| Monteringsstöd: | 35 mm DIN-skena enligt EN/IEC 60715 |
| Produktvikt: | 0.068 kg |
| Typ av fördröjning: | H |
| Funktionalitet: | Tidsfördröjning för tillslag |
| Kompatibilitetskod: | RE17 |
| Immunitet mot mikrobrytningar: | 20 ms |
|---|---|
| Deratingfaktor: | 5 mA/°C |
| Standarder: | 2006/95/ECEN 61000-6-1EN 61000-6-3EN 61000-6-2IEC 61812-1EN 61000-6-42004/108/EC |
| Produktcertifikat: | cULusCSAGL |
| Omgivande lufttemperatur för förvaring: | -30...60 °C |
| Omgivande lufttemperatur för drift: | -20...60 °C |
| IP-kapslingsklass: | IP20 (plint) enligt IEC 60529IP40 (kapsling) enligt IEC 60529IP50 (frontpanel) enligt IEC 60529 |
| Vibrationsbeständighet: | 20 m/s² (f= 10...150 Hz) enligt IEC 60068-2-6 |
| Stötbeständighet: | 15 gn i 11 ms enligt IEC 60068-2-27 |
| Relativ fuktighet: | 93 % utan kondens enligt IEC 60068-2-30 |
| Elektromagnetisk kompatibilitet: | Immunitetstest för elektrostatisk urladdning: (vid kontakt), nivå 3, 6 kV, enligt IEC 61000-4-2Immunitetstest för elektrostatisk urladdning: (i luft), nivå 3, 8 kV, enligt IEC 61000-4-2Känslighet för elektromagnetiska fält: (80 MHz till 1 GHz), nivå 3, 10 V/m, enligt IEC 61000-4-3Test av immunitet mot snabba elektriska transienter/burst: (kapacitiv anslutningsklämma), nivå 3, 1 kV, enligt IEC 61000-4-4Test av immunitet mot snabba elektriska transienter/burst: (direkt), nivå 3, 2 kV, enligt IEC 61000-4-41.2/50 µs chockvågsimmunitetstest: (differentialläge), nivå 3, 1 kV, enligt IEC 61000-4-51.2/50 µs chockvågsimmunitetstest: (gemensamläge), nivå 3, 2 kV, enligt IEC 61000-4-5Ledd RF-störning: (0.15...80 MHz), nivå 3, 10 V, enligt IEC 61000-4-6Immunitetstest för spänningsfall och avbrott: (1 cykel), 0 %, enligt IEC 61000-4-11Immunitetstest för spänningsfall och avbrott: (25/30 cykler), 70 %, enligt IEC 61000-4-11Ledda och utstrålade emissioner: , klass B, enligt EN 55022 |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606480552649 |
|---|
