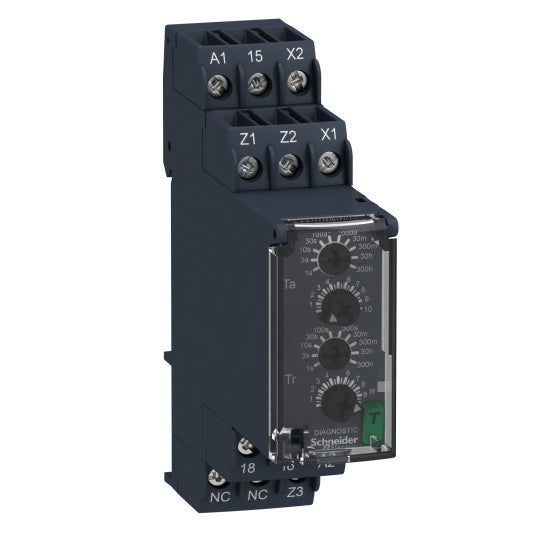

Harmony Time RE22 - Asymmetriskt blinkande tidsrelä - 0,05s…300h - 24…240V AC/DC - 1 växlande kontakt - RE22R1MLMR
SKU : RE22R1MLMR
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Harmony Time RE22 - Asymmetriskt blinkande tidsrelä - 0,05s…300h - 24…240V AC/DC - 1 växlande kontakt - RE22R1MLMR
BESKRIVNING
| Produktserie: | Harmony Timer Relays |
|---|---|
| Produkt eller komponenttyp: | Multifunktionsrelä |
| Diskret utgångstyp: | Relä |
| Kort namn på enhet: | RE22 |
| Nominell utström: | 8 A |
| [Uc] styrkretsspänning: | 24...240 V |
| Kontakttyp och sammansättning: | 1 C/O |
| Anslutningar - plintar: | Skruvkopplingar |
| [In] märkström: | 5 A |
| Typ av utgång: | Relä |
| Kontakttyp och sammansättning: | 1 C/O tidsbestämd kontakt, kadmiumfri |
|---|---|
| Tidsfördröjningstyp: | Asymmetrisk blinkning |
| Tidsfördröjningsområde: | 0.05...1 s30...300 min30...300 h30...300 s3...30 h0.3...3 s3...30 min3...30 s10...100 s1...10 s |
| Kontrolltyp: | VridreglageDiagnosknappExtern potentiometer |
| [Us] märkt matningsspänning: | 24...240 V AC/DC 50/60 Hz |
| Inspänning: | |
| Spänningsområde: | 0.85...1.1 Us |
| Matningsfrekvens: | 50...60 Hz +/- 5 % |
| Anslutningar - plintar: | Skruvplintar, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) solid utan kabeländeSkruvplintar, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) solid utan kabeländeSkruvplintar, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) flexibel med kabeländeSkruvplintar, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) flexibel med kabelände |
| Åtdragningsmoment: | 0.6...1 N.m enligt IEC 60947-1 |
| Kapslingsmaterial: | Självsläckande |
| Repeternoggrannhet: | +/- 0.5 % enligt IEC 61812-1 |
| Temperaturdrift: | +/- 0.05 %/°C |
| Spänningsdrift: | +/- 0.2 %/V |
| Inställningsnoggrannhet för tidsfördröjning: | +/- 10 % av full skala vid 25 °C enligt IEC 61812-1 |
| Minsta pulslängd: | 100 ms med belastning parallellt30 ms |
| Isolationsresistans: | 100 MOhm vid 500 V DC enligt IEC 60664-1 |
| Återställningstid: | 120 ms vid deaktivering |
| Immunitet mot mikrobrytningar: | 10 ms |
| Strömförbrukning i VA: | 3 VA vid 240 V AC |
| Strömförbrukning i W: | 1.5 W vid 240 V DC |
| Omkopplingskapacitet i VA: | 2000 VA |
| Minsta brytström: | 10 mA vid 5 V DC |
| Maximal brytström: | 8 A |
| Maximal brytspänning: | 250 V AC |
| Elektrisk livslängd: | 100000 cykler, 8 A vid 250 V, AC-1100000 cykler, 2 A vid 24 V, DC-1 |
| Mekanisk livslängd: | 10000000 cykler |
| [Uimp] nominell impulshållfasthet: | 5 kV för 1.2...50 µs enligt IEC 60664-1 |
| Maximal fördröjningsrespons: | 100 ms |
| Krypavstånd: | 4 kV/3 enligt IEC 60664-1 |
| Överspänningskategori: | III enligt IEC 60664-1 |
| Säkerhetstillförlitlighetsdata: | MTTFd = 194 årB10d = 180000 |
| Monteringsposition: | Valfri position |
| Monteringsstöd: | 35 mm DIN-skena enligt EN/IEC 60715 |
| Status LED: | LED-bakgrundsbelysning grön (konstant) för rattpekarens indikeringLED gul (konstant) för utgångsrelä aktiveratLED gul (snabbt blinkande) för pågående tidsstyrning och utgångsrelä inaktiveratLED gul (långsamt blinkande) för pågående tidsstyrning och utgångsrelä aktiverat |
| Bredd: | 22.5 mm |
| Produktvikt: | 0.1 kg |
| Tidsfördröjningstyp: | L, Li, Lit, Lt |
| Kontakttyp och sammansättning: | 1 C/O |
| Funktionalitet: | Asymmetrisk blinkande timer |
| Dielektrisk hållfasthet: | 2.5 kV för 1 mA/1 minut vid 50 Hz mellan reläutgång och strömförsörjning med grundisolering enligt IEC 61812-1 |
|---|---|
| Standarder: | IEC 61812-1UL 508 |
| Direktiv: | 2004/108/EC - elektromagnetisk kompatibilitet2006/95/EC - lågspänningsdirektivet |
| Produktcertifieringar: | EACULGLCSARCMCCCCE |
| Omgivande lufttemperatur för drift: | -20...60 °C |
| Omgivande lufttemperatur för förvaring: | -40...70 °C |
| IP-kapslingsklass: | IP40 kapsling: enligt IEC 60529IP50 frontpanel: enligt IEC 60529IP20 anslutningar: enligt IEC 60529 |
| Föroreningsgrad: | 3 enligt IEC 60664-1 |
| Vibrationsmotstånd: | 20 m/s² (f= 10...150 Hz) enligt IEC 60068-2-6 |
| Stöttålighet: | 15 gn ej i drift under 11 ms enligt IEC 60068-2-275 gn i drift under 11 ms enligt IEC 60068-2-27 |
| Relativ fuktighet: | 95 % vid 25...55 °C |
| Elektromagnetisk kompatibilitet: | Immunitetstest mot snabba transienter - testnivå: 1 kV nivå 3 (kapacitiv anslutningsklämma) enligt IEC 61000-4-4Immunitetstest mot överspänning - testnivå: 1 kV nivå 3 (differentialläge) enligt IEC 61000-4-5Immunitetstest mot överspänning - testnivå: 2 kV nivå 3 (gemensamt läge) enligt IEC 61000-4-5Elektrostatisk urladdning - testnivå: 6 kV nivå 3 (kontakturladdning) enligt IEC 61000-4-2Elektrostatisk urladdning - testnivå: 8 kV nivå 3 (lufturladdning) enligt IEC 61000-4-2Immunitetstest mot strålat radiofrekvent elektromagnetiskt fält - testnivå: 10 V/m nivå 3 (80 MHz...1 GHz) enligt IEC 61000-4-3Ledda RF-störningar - testnivå: 10 V nivå 3 (0.15...80 MHz) enligt IEC 61000-4-6Snabba transienta pulser - testnivå: 2 kV nivå 3 (direktkontakt) enligt IEC 61000-4-4Immunitet mot mikrobrytningar och spänningsfall - testnivå: 30 % (500 ms) enligt IEC 61000-4-11Immunitet mot mikrobrytningar och spänningsfall - testnivå: 100 % (20 ms) enligt IEC 61000-4-11 |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| Code EAN: | 3606480792441 |
|---|
