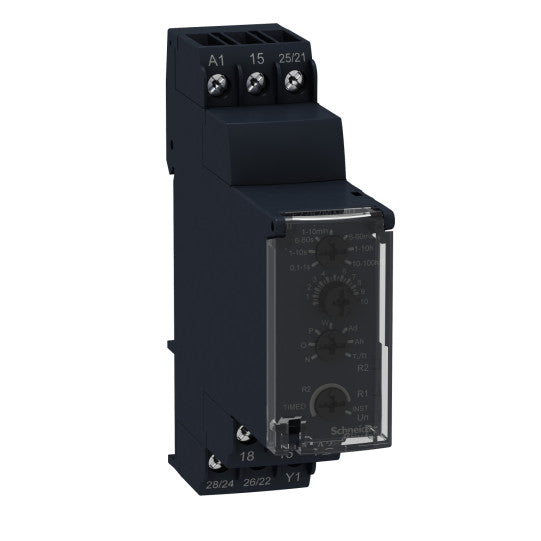

Harmony Time RE22 - Multifunktionsrelä - 12..240 V AC/DC - 2 C/O - RE22R2MMW
SKU : RE22R2MMW
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Harmony Time RE22 - Multifunktionsrelä - 12..240 V AC/DC - 2 C/O - RE22R2MMW
BESKRIVNING
| Produktserie: | Harmony tidsreläer |
|---|---|
| Produkt- eller komponenttyp: | Multifunktionsrelä |
| Diskret utgångstyp: | Relä |
| Enhetens kortnamn: | RE22 |
| Nominell utström: | 8 A |
| [Uc] styrkretsspänning: | 12...240 V |
| Kontakttyp och sammansättning: | 2 växlande |
| Anslutningar - plintar: | Skruvanslutningar |
| [In] märkström: | 5 A |
| Utgångstyp: | Relä |
| Kontakttyp och sammansättning: | 1 C/O fördröjd kontakt1 C/O fördröjd eller momentan kontakt |
|---|---|
| Typ av tidsfördröjning: | TillslagsfördröjningTillslags- och frånslagsfördröjningIntervallFrånslagsfördröjningSymmetriskt blinkande |
| Tidsfördröjningsområde: | 0,1...1 s6...60 s1...10 h1...10 min1...10 s10...100 h6...60 min |
| Kontrolltyp: | Vridomkopplare frontpanel |
| [Us] märkt matningsspänning: | 12...240 V AC/DC |
| Spänningsområde: | 0,85...1,1 Us |
| Matningsfrekvens: | 50...60 Hz +/- 5 % |
| Anslutningar - plintar: | Skruvanslutningar, 2 x 1,5 mm² med kabeländeSkruvanslutningar, 2 x 2,5 mm² utan kabelände |
| Åtdragningsmoment: | 0,6...1 N.m enligt IEC 60947-1 |
| Kapslingsmaterial: | Självsläckande |
| Repeternoggrannhet: | +/- 0,5 % enligt IEC 61812-1 |
| Temperaturdrift: | +/- 0,05 %/°C |
| Spänningsdrift: | +/- 0,2 %/V |
| Inställningsnoggrannhet för tidsfördröjning: | +/- 10 % av fullskala vid 25 °C enligt IEC 61812-1 |
| Minsta impulsvaraktighet: | 30 ms100 ms under belastning |
| Isolationsresistans: | 100 MOhm vid 500 V DC enligt IEC 60664-1 |
| Återställningstid: | 120 ms vid deaktivering |
| Immunitet mot mikroavbrott: | 10 ms |
| Strömförbrukning i VA: | 3 VA vid 240 V AC |
| Strömförbrukning i W: | 1,5 W vid 240 V DC |
| Brytförmåga: | 2000 VA |
| Minsta omkopplingsström: | 10 mA vid 5 V |
| Maximal omkopplingsström: | 8 A |
| Maximal omkopplingsspänning: | 250 V |
| Elektrisk hållbarhet: | 100000 cykler för resistiv belastning, 8 A vid 250 V, AC |
| Mekanisk hållbarhet: | 10000000 cykler |
| [Uimp] märkimpulsspänning: | 5 kV för 1,2...50 µs enligt IEC 60664-15 kV enligt IEC 61812-1 |
| Maximal fördröjningsrespons: | 100 ms |
| Säkerhetsdata: | B10d = 230000MTTFd = 251,1 år |
| Monteringsläge: | Valfri position i förhållande till normal vertikal monteringsplan |
| Monteringsstöd: | 35 mm DIN-skena enligt EN/IEC 60715 |
| Status-LED: | Grön LED (blinkar) för pågående tidsinställningGrön LED (fast sken) för påslagen strömGul LED för spänningssatt relä |
| Bredd: | 22,5 mm |
| Produktvikt: | 0,093 kg |
| Typ av tidsfördröjning: | A, Ac, At, B, Bw, C, D, Di, H |
| Kontakttyp och sammansättning: | 2 växlande |
| Funktionalitet: | Multifunktion |
| Dielektrisk styrka: | 2,5 kV för 1 mA/1 minut vid 50 Hz enligt IEC 61812-1 |
|---|---|
| Standarder: | IEC 61812-1EN 61000-6-2EN 61000-6-1EN 61000-6-4EN 61000-6-3 |
| Direktiv: | 2004/108/EC - elektromagnetisk kompatibilitet2006/95/EC - lågspänningsdirektiv |
| Produktcertifieringar: | CSACEcULusGLRCMCCCEAC |
| Omgivningstemperatur vid drift: | -20...60 °C |
| Omgivningstemperatur för förvaring: | -30...60 °C |
| Kapslingsklass IP: | IP40 kapsling: enligt IEC 60529IP20 plint: enligt IEC 60529IP40 front: enligt IEC 60529 |
| Vibrationsmotstånd: | 20 m/s² (f= 10...150 Hz) enligt IEC 60068-2-6 |
| Stöttålighet: | 15 gn för 11 ms enligt IEC 60068-2-27 |
| Relativ fuktighet: | 93 %, utan kondens enligt IEC 60068-2-30 |
| Elektromagnetisk kompatibilitet: | Test av immunitet mot elektrostatisk urladdning - testnivå: 6 kV nivå 3 (kontakturladdning) enligt EN/IEC 61000-4-2Test av immunitet mot elektrostatisk urladdning - testnivå: 8 kV nivå 3 (lufturladdning) enligt EN/IEC 61000-4-2Test av immunitet mot snabba transienter - testnivå: 1 kV nivå 3 (kapacitiv anslutningsklämma) enligt IEC 61000-4-4Test av immunitet mot snabba transienter - testnivå: 2 kV nivå 3 (direktkontakt) enligt IEC 61000-4-4Test av immunitet mot överspänningar - testnivå: 1 kV nivå 3 (differentialläge) enligt IEC 61000-4-5Test av immunitet mot överspänningar - testnivå: 2 kV nivå 3 (gemensamt läge) enligt IEC 61000-4-5Test av immunitet mot utstrålat radiofrekvent elektromagnetiskt fält - testnivå: 10 V nivå 3 (0,15...80 MHz) enligt IEC 61000-4-6Test av immunitet mot elektromagnetiskt fält - testnivå: 10 V/m nivå 3 (80 MHz...1 GHz) enligt IEC 61000-4-3Immunitet mot mikroavbrott och spänningsfall - testnivå: 30 % (500 ms) enligt IEC 61000-4-11Immunitet mot mikroavbrott och spänningsfall - testnivå: 100 % (20 ms) enligt IEC 61000-4-11Ledda och utstrålade emissioner klass B enligt EN 55022 |
| Hållbarhet: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606480676574 |
|---|
