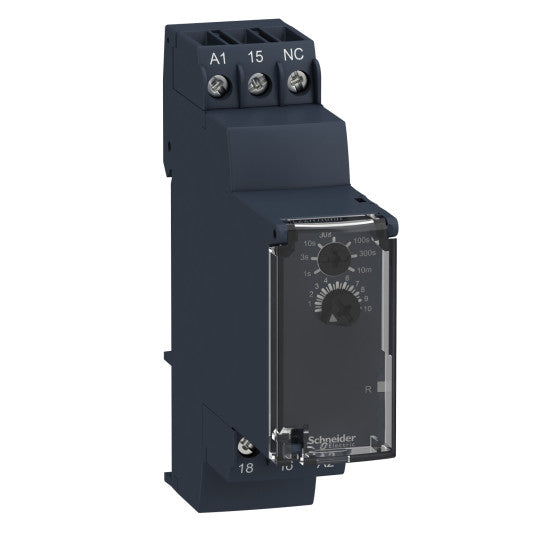

Harmony Time RE22 - Frånslagsfördröjt tidsrelä - 0,05 s…10 min - 24…240 V AC/DC - 1 växlande kontakt - RE22R1KMR
SKU : RE22R1KMR
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Harmony Time RE22 - Frånslagsfördröjt tidsrelä - 0,05 s…10 min - 24…240 V AC/DC - 1 växlande kontakt - RE22R1KMR
BESKRIVNING
| Produktserie: | Harmony Timer Relays |
|---|---|
| Typ av produkt eller komponent: | Enkelfunktionsrelä |
| Typ av diskret utgång: | Relä |
| Enhetens kortnamn: | RE22 |
| Nominell utström: | 5 A |
| [Uc] styrkretsspänning: | 24...240 V |
| Kontakttyp och sammansättning: | 1 C/O |
| Anslutningar - plintar: | Skruvklämmor |
| [In] märkström: | 5 A |
| Utgångstyp: | Relä |
| Kontakttyp och sammansättning: | 1 C/O tidsinställd kontakt, kadmiumfri |
|---|---|
| Tidsfördröjningstyp: | Fördröjning vid frånkoppling |
| Tidsfördröjningsområde: | 10...100 s1...10 min1...10 s0.3...3 s3...30 s0.05...1 s30...300 s |
| Styrenhetstyp: | Vridknapp |
| [Us] nominell matningsspänning: | 24...240 V AC/DC 50/60 Hz |
| Ingångsspänning: | |
| Spänningsområde: | 0.85...1.1 Us |
| Matningsfrekvens: | 50...60 Hz +/- 5 % |
| Anslutningar - plintar: | Skruvplintar, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) solid utan ändhylsaSkruvplintar, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) solid utan ändhylsaSkruvplintar, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) flexibel med ändhylsaSkruvplintar, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) flexibel med ändhylsa |
| Åtdragningsmoment: | 0.6...1 N.m enligt IEC 60947-1 |
| Kapslingsmaterial: | Självsläckande |
| Repeternoggrannhet: | +/- 0.5 % enligt IEC 61812-1 |
| Temperaturdrift: | +/- 0.05 %/°C |
| Spänningsdrift: | +/- 0.2 %/V |
| Inställningsnoggrannhet tidsfördröjning: | +/- 10 % av full skala vid 25 °C enligt IEC 61812-1 |
| Isolationsresistans: | 100 MOhm vid 500 V DC enligt IEC 60664-1 |
| Återställningstid: | 100 ms vid frånkoppling |
| Immunitet mot mikroavbrott: | 10 ms |
| Effektförbrukning i VA: | 3 VA vid 240 V AC |
| Effektförbrukning i W: | 2 W vid 240 V DC |
| Brytförmåga i VA: | 1250 VA |
| Minsta brytström: | 10 mA vid 5 V DC |
| Maximal brytström: | 5 A |
| Maximal brytspänning: | 250 V AC |
| Elektrisk livslängd: | 100000 cykler, 2 A vid 24 V, DC-1100000 cykler, 5 A vid 250 V, AC-1 |
| Mekanisk livslängd: | 10000000 cykler |
| [Uimp] nominell impulsspänning: | 5 kV för 1,2...50 µs enligt IEC 60664-1 |
| Maximal fördröjningsrespons: | 200 ms |
| Krypavstånd: | 4 kV/3 enligt IEC 60664-1 |
| Överspänningskategori: | III enligt IEC 60664-1 |
| Tillförlitlighetsdata för säkerhet: | MTTFd = 194 årB10d = 180000 |
| Monteringsposition: | Valfri position |
| Monteringsstöd: | 35 mm DIN-skena enligt EN/IEC 60715 |
| Status-LED: | LED-bakgrundsbelysning grön (konstant) för indikering av rattpekareLED gul (konstant) för strömsatt utgångsreläLED gul (konstant) för ström på |
| Bredd: | 22.5 mm |
| Produktvikt: | 0.1 kg |
| Tidsfördröjningstyp: | K |
| Kontakttyp och sammansättning: | 1 C/O |
| Funktionalitet: | Fördröjning vid frånkoppling |
| Dielektrisk hållfasthet: | 2,5 kV för 1 mA/1 minut vid 50 Hz mellan reläutgång och strömförsörjning med grundläggande isolering enligt IEC 61812-1 |
|---|---|
| Standarder: | IEC 61812-1UL 508 |
| Direktiv: | 2006/95/EC - lågspänningsdirektiv2004/108/EC - elektromagnetisk kompatibilitet |
| Produktcertifieringar: | CCCCSAGLRCMCEEACUL |
| Omgivande lufttemperatur för drift: | -20...60 °C |
| Omgivande lufttemperatur för lagring: | -40...70 °C |
| IP-skyddsklass: | IP40 kapsling: enligt IEC 60529IP50 front: enligt IEC 60529IP20 terminaler: enligt IEC 60529 |
| Föroreningsgrad: | 3 enligt IEC 60664-1 |
| Vibrationsmotstånd: | 20 m/s² (f= 10...150 Hz) enligt IEC 60068-2-6 |
| Stöttålighet: | 15 gn ej i drift under 11 ms enligt IEC 60068-2-275 gn i drift under 11 ms enligt IEC 60068-2-27 |
| Relativ luftfuktighet: | 95 % vid 25...55 °C |
| Elektromagnetisk kompatibilitet: | Test av immunitet mot snabba transienter - testnivå: 1 kV nivå 3 (kapacitiv anslutningsklämma) enligt IEC 61000-4-4Test av immunitet mot överspänning - testnivå: 1 kV nivå 3 (differentialläge) enligt IEC 61000-4-5Test av immunitet mot överspänning - testnivå: 2 kV nivå 3 (gemensamt läge) enligt IEC 61000-4-5Elektrostatisk urladdning - testnivå: 6 kV nivå 3 (kontakturladdning) enligt IEC 61000-4-2Elektrostatisk urladdning - testnivå: 8 kV nivå 3 (lufturladdning) enligt IEC 61000-4-2Test av immunitet mot utstrålade radiofrekventa elektromagnetiska fält - testnivå: 10 V/m nivå 3 (80 MHz...1 GHz) enligt IEC 61000-4-3Ledda RF-störningar - testnivå: 10 V nivå 3 (0.15...80 MHz) enligt IEC 61000-4-6Snabba transientpulser - testnivå: 2 kV nivå 3 (direkt kontakt) enligt IEC 61000-4-4Immunitet mot mikroavbrott och spänningsfall - testnivå: 30 % (500 ms) enligt IEC 61000-4-11Immunitet mot mikroavbrott och spänningsfall - testnivå: 100 % (20 ms) enligt IEC 61000-4-11 |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606480792458 |
|---|
