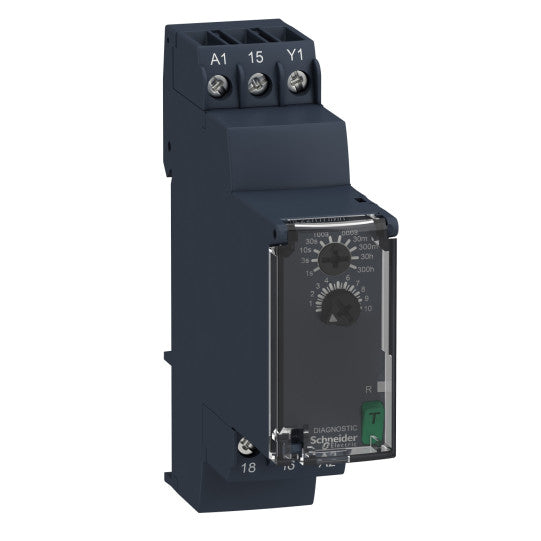

Harmony Time RE22 - Frånslagsfördröjningsrelä - Intervalltidsrelä - 0,05s…300h - 24…240V AC/DC - 1 växlande - RE22R1HMR
SKU : RE22R1HMR
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Harmony Time RE22 - Frånslagsfördröjningsrelä - Intervalltidsrelä - 0,05s…300h - 24…240V AC/DC - 1 växlande - RE22R1HMR
BESKRIVNING
| Produktserie: | Harmony tidsreläer |
|---|---|
| Produkt eller komponenttyp: | Dubbelfunktionsrelä |
| Diskret utgångstyp: | Relä |
| Enhetens kortnamn: | RE22 |
| Nominell utström: | 8 A |
| [Uc] styrkretsspänning: | 24...240 V |
| Kontakttyp och sammansättning: | 1 C/O |
| Anslutningar - plintar: | Skruvanslutningar |
| [In] märkström: | 5 A |
| Utgångstyp: | Relä |
| Kontakttyp och sammansättning: | 1 C/O tidsinställd kontakt, kadmiumfri |
|---|---|
| Tidsfördröjningstyp: | Intervall |
| Tidsfördröjningsintervall: | 3...30 s0.3...3 s30...300 s30...300 h0.05...1 s1...10 s3...30 min30...300 min3...30 h10...100 s |
| Styrt typ: | VridknappDiagnosknapp |
| [Us] märkspänning: | 24...240 V AC/DC 50/60 Hz |
| Ingångsspänning: | |
| Spänningsintervall: | 0.85...1.1 Us |
| Matningsfrekvens: | 50...60 Hz +/- 5 % |
| Anslutningar - plintar: | Skruvplintar, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) solid utan ändhylsaSkruvplintar, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) solid utan ändhylsaSkruvplintar, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) flexibel med ändhylsaSkruvplintar, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) flexibel med ändhylsa |
| Åtdragningsmoment: | 0.6...1 N.m enligt IEC 60947-1 |
| Höljesmaterial: | Självsläckande |
| Repeternoggrannhet: | +/- 0.5 % enligt IEC 61812-1 |
| Temperaturdrift: | +/- 0.05 %/°C |
| Spänningsdrift: | +/- 0.2 %/V |
| Inställningsnoggrannhet för tidsfördröjning: | +/- 10 % av full skala vid 25 °C enligt IEC 61812-1 |
| Minsta pulsvaraktighet: | 100 ms med last parallellt30 ms |
| Isolationsresistans: | 100 MOhm vid 500 V DC enligt IEC 60664-1 |
| Återställningstid: | 120 ms vid deaktivering |
| Immunitet mot mikroavbrott: | 10 ms |
| Effektförbrukning i VA: | 3 VA vid 240 V AC |
| Effektförbrukning i W: | 1.5 W vid 240 V DC |
| Kopplingskapacitet i VA: | 2000 VA |
| Minsta kopplingsström: | 10 mA vid 5 V DC |
| Maximal kopplingsström: | 8 A |
| Maximal kopplingsspänning: | 250 V AC |
| Elektrisk hållbarhet: | 100000 cykler, 8 A vid 250 V, AC-1100000 cykler, 2 A vid 24 V, DC-1 |
| Mekanisk hållbarhet: | 10000000 cykler |
| [Uimp] märkt stötspänning: | 5 kV för 1.2...50 µs enligt IEC 60664-1 |
| Maximal fördröjningsrespons: | 100 ms |
| Krypavstånd: | 4 kV/3 enligt IEC 60664-1 |
| Överspänningskategori: | III enligt IEC 60664-1 |
| Säkerhetstillförlitlighetsdata: | B10d = 280000MTTFd = 308.2 år |
| Monteringsposition: | Valfri position |
| Monteringsfäste: | 35 mm DIN-skena enligt EN/IEC 60715 |
| Status-LED: | LED-bakgrundsbelysning grön (konstant) för indikering av rattpekareLED gul (konstant) för utgångsrelä aktiveratLED gul (snabbt blinkande) för pågående tidsinställning och utgångsrelä deaktiveratLED gul (långsamt blinkande) för pågående tidsinställning och utgångsrelä aktiverat |
| Bredd: | 22.5 mm |
| Produktvikt: | 0.1 kg |
| Tidsfördröjningstyp: | H, Hw |
| Kontakttyp och sammansättning: | 1 C/O |
| Funktionalitet: | Intervalltimer |
| Dielektrisk styrka: | 2.5 kV för 1 mA/1 minut vid 50 Hz mellan reläutgång och strömförsörjning med grundläggande isolering enligt IEC 61812-1 |
|---|---|
| Standarder: | UL 508IEC 61812-1 |
| Direktiv: | 2006/95/EC - lågspänningsdirektivet2004/108/EC - elektromagnetisk kompatibilitet |
| Produktcertifieringar: | CEEACCSARCMCCCGLUL |
| Omgivningstemperatur för drift: | -20...60 °C |
| Omgivningstemperatur för lagring: | -40...70 °C |
| IP-skyddsklass: | IP40 hölje: enligt IEC 60529IP50 front: enligt IEC 60529IP20 anslutningar: enligt IEC 60529 |
| Föroreningsgrad: | 3 enligt IEC 60664-1 |
| Vibrationsmotstånd: | 20 m/s² (f= 10...150 Hz) enligt IEC 60068-2-6 |
| Stötmotstånd: | 15 gn ej i drift under 11 ms enligt IEC 60068-2-275 gn i drift under 11 ms enligt IEC 60068-2-27 |
| Relativ fuktighet: | 95 % vid 25...55 °C |
| Elektromagnetisk kompatibilitet: | Immunitetstest för snabba transienter - testnivå: 1 kV nivå 3 (kapacitiv anslutningsklämma) enligt IEC 61000-4-4Immunitetstest för överspänning - testnivå: 1 kV nivå 3 (differentialläge) enligt IEC 61000-4-5Immunitetstest för överspänning - testnivå: 2 kV nivå 3 (gemensamt läge) enligt IEC 61000-4-5Elektrostatisk urladdning - testnivå: 6 kV nivå 3 (kontakturladdning) enligt IEC 61000-4-2Elektrostatisk urladdning - testnivå: 8 kV nivå 3 (lufturladdning) enligt IEC 61000-4-2Immunitetstest för strålade radiofrekventa elektromagnetiska fält - testnivå: 10 V/m nivå 3 (80 MHz...1 GHz) enligt IEC 61000-4-3Ledningsbundna RF-störningar - testnivå: 10 V nivå 3 (0.15...80 MHz) enligt IEC 61000-4-6Snabba transienta utbrott - testnivå: 2 kV nivå 3 (direktkontakt) enligt IEC 61000-4-4Immunitet mot mikroavbrott och spänningsfall - testnivå: 30 % (500 ms) enligt IEC 61000-4-11Immunitet mot mikroavbrott och spänningsfall - testnivå: 100 % (20 ms) enligt IEC 61000-4-11 |
| Hållbar erbjudandestatus: | Green Premium produktREACh-förordningen |
| EAN-kod: | 3606480792373 |
|---|
