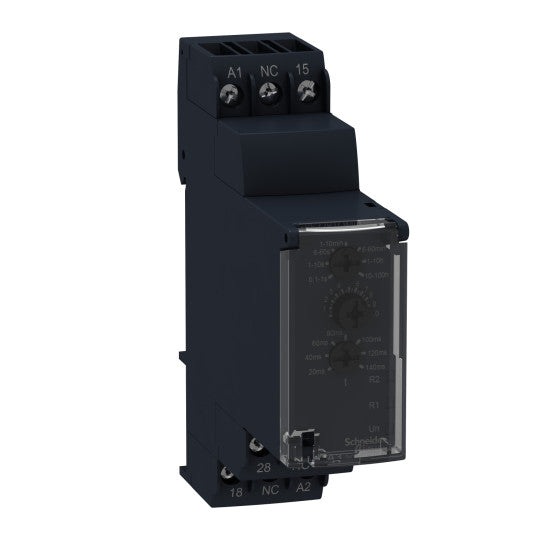

Harmony Time RE22 - Stjärna-triangel-tidsrelä - 30VAC/440VAC - 1 växlande - RE22R1QMQ
SKU : RE22R1QMQ
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Harmony Time RE22 - Stjärna-triangel-tidsrelä - 30VAC/440VAC - 1 växlande - RE22R1QMQ
BESKRIVNING
| Produktserie: | Harmony Timer Relays |
|---|---|
| Typ av produkt eller komponent: | Enkel funktionsrelä |
| Diskret utgångstyp: | Relä |
| Kort namn på enhet: | RE22 |
| Nominell utström: | 8 A |
| [Uc] styrkretsspänning: | 230...240 V380...440 V |
| Kontakttyp och sammansättning: | 1 växlande |
| Anslutningar - plintar: | Skruvanslutningar |
| [In] märkström: | 5 A |
| Typ av utgång: | Relä |
| Kontakttyp och sammansättning: | 1 växlande tidsbestämd kontakt |
|---|---|
| Typ av fördröjning: | Stjärna-triangel |
| Tidsfördröjningsområde: | 1...10 h10...100 h6...60 s1...10 min0.1...1 s1...10 s6...60 min |
| Typ av reglering: | Vridvred frontpanel |
| [Us] nominell matningsspänning: | 380...440 V AC230...240 V AC |
| Spänningsområde: | 0.85...1.1 Us |
| Matningsfrekvens: | 50...60 Hz +/- 5 % |
| Anslutningar - plintar: | Skruvterminaler, 2 x 1.5 mm² med kabeländeSkruvterminaler, 2 x 2.5 mm² utan kabelände |
| Åtdragningsmoment: | 0.6...1 N.m enligt IEC 60947-1 |
| Kapslingsmaterial: | Självsläckande |
| Repeternoggrannhet: | +/- 0.5 % enligt IEC 61812-1 |
| Temperaturdrift: | +/- 0.05 %/°C |
| Spänningsdrift: | +/- 0.2 %/V |
| Inställningsnoggrannhet för tidsfördröjning: | +/- 10 % av full skala vid 25 °C enligt IEC 61812-1 |
| Minsta pulsvaraktighet: | 30 ms100 ms under belastning |
| Isolationsresistans: | 100 MOhm vid 500 V DC enligt IEC 60664-1 |
| Återställningstid: | 120 ms vid frånkoppling |
| Immunitet mot mikroavbrott: | 10 ms |
| Effektförbrukning i VA: | 8 VA vid 230...240 V17 VA vid 380...440 V |
| Brytförmåga: | 2000 VA |
| Minsta omkopplingsström: | 10 mA vid 5 V |
| Maximal omkopplingsström: | 8 mA |
| Maximal omkopplingsspänning: | 250 V |
| Elektrisk livslängd: | 100000 cykler för resistiv last, 8 A vid 250 V, AC |
| Mekanisk livslängd: | 10000000 cykler |
| [Uimp] nominell impulshållfasthetsspänning: | 5 kV för 1.2...50 µs enligt IEC 60664-15 kV enligt IEC 61812-1 |
| Maximal fördröjning: | 100 ms |
| Säkerhetsdata: | B10d = 260000MTTFd = 273.9 år |
| Monteringsposition: | Valfri position i förhållande till normal vertikal monteringsyta |
| Monteringsstöd: | 35 mm DIN-skena enligt EN/IEC 60715 |
| Status LED: | LED grön (blinkande) för tidsinställning pågårLED grön (fast sken) för ström PÅLED gul för relä aktiverat |
| Bredd: | 22.5 mm |
| Produktvikt: | 0.093 kg |
| Typ av tidsfördröjning: | Q |
| Kontakttyp och sammansättning: | 1 C/O |
| Funktionalitet: | Tidsinställning för stjärna-triangelstart |
| Dielektrisk styrka: | 2.5 kV för 1 mA/1 minut vid 50 Hz enligt IEC 61812-1 |
|---|---|
| Standarder: | EN 61000-6-4IEC 61812-1EN 61000-6-1EN 61000-6-3EN 61000-6-2 |
| Direktiv: | 2004/108/EC - elektromagnetisk kompatibilitet2006/95/EC - lågspänningsdirektiv |
| Produktcertifieringar: | cULusRCMCSAEACGLCCCCE |
| Omgivande lufttemperatur vid drift: | -20...60 °C |
| Omgivande lufttemperatur vid lagring: | -30...60 °C |
| IP-skyddsgrad: | IP40 kapsling: enligt IEC 60529IP20 kopplingsplint: enligt IEC 60529IP40 frontpanel: enligt IEC 60529 |
| Vibrationsmotstånd: | 20 m/s² (f= 10...150 Hz) enligt IEC 60068-2-6 |
| Stötbeständighet: | 15 gn för 11 ms enligt IEC 60068-2-27 |
| Relativ fuktighet: | 93 %, utan kondens enligt IEC 60068-2-30 |
| Elektromagnetisk kompatibilitet: | Immunitetstest för elektrostatisk urladdning - testnivå: 6 kV nivå 3 (kontakturladdning) enligt EN/IEC 61000-4-2Immunitetstest för elektrostatisk urladdning - testnivå: 8 kV nivå 3 (lufturladdning) enligt EN/IEC 61000-4-2Immunitetstest för snabba transienter - testnivå: 1 kV nivå 3 (kapacitiv anslutningsklämma) enligt IEC 61000-4-4Immunitetstest för snabba transienter - testnivå: 2 kV nivå 3 (direktkontakt) enligt IEC 61000-4-4Immunitetstest för överspänning - testnivå: 1 kV nivå 3 (differentialläge) enligt IEC 61000-4-5Immunitetstest för överspänning - testnivå: 2 kV nivå 3 (gemensamt läge) enligt IEC 61000-4-5Immunitetstest för strålningsfält från radiofrekvens - testnivå: 10 V nivå 3 (0.15...80 MHz) enligt IEC 61000-4-6Immunitetstest för elektromagnetiskt fält - testnivå: 10 V/m nivå 3 (80 MHz...1 GHz) enligt IEC 61000-4-3Immunitet mot mikroavbrott och spänningsfall - testnivå: 30 % (500 ms) enligt IEC 61000-4-11Immunitet mot mikroavbrott och spänningsfall - testnivå: 100 % (20 ms) enligt IEC 61000-4-11Ledningsbundna och utstrålade emissioner klass B enligt EN 55022 |
| Hållbarhetsstatus för erbjudande: | Green Premium-produktREACh-förordning |
| EAN-kod: | 3606480676550 |
|---|
