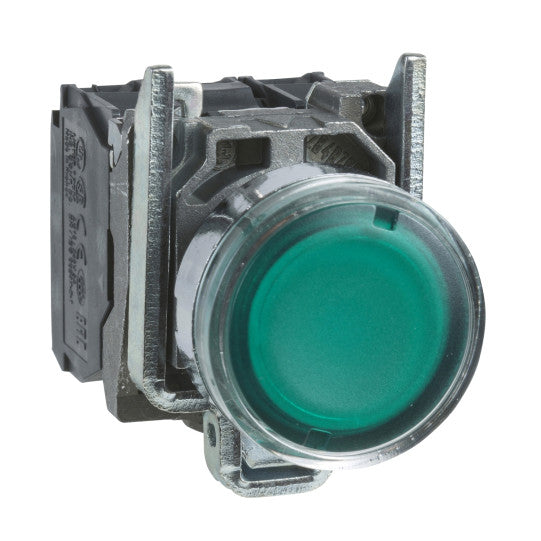

Harmony XB4, Belyst tryckknapp, metall, infälld, grön, Ø22, fjäderretur, 230...240 V AC, 1 slutande + 1 brytande - XB4BW33M5
SKU : XB4BW33M5
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Harmony XB4, Belyst tryckknapp, metall, infälld, grön, Ø22, fjäderretur, 230...240 V AC, 1 slutande + 1 brytande - XB4BW33M5
BESKRIVNING
| Produktsortiment: | Harmony XB4 |
|---|---|
| Typ av produkt eller komponent: | Belyst tryckknapp |
| Kort namn på enhet: | XB4 |
| Infattningsmaterial: | Förkromad metall |
| Material, fixeringskrage: | Zamak |
| Monteringsdiameter: | 22 mm |
| Försäljning per odelbar kvantitet: | 1 |
| Huvudtyp: | Standard |
| Form på signalenhetens huvud: | Rund |
| Manöverdonstyp: | fjäderretur |
| Manöverdonsprofil: | Grön, flat |
| Ytterligare information om manöverdon: | Med slät lins |
| Kontakttyp och sammansättning: | 1 NO + 1 NC |
| Kontaktfunktion: | Långsamt brytande |
| Anslutningar - plintar: | Skruvanslutning, Skruvanslutning, 1 x 0.22...2 x 2.5 mm² utan ändhylsa överensstämmer med EN/IEC 60947-1 |
| Ljuskälla: | Skyddad LED |
| Lamphållare: | Integrerad LED |
| [Us] märkt matningsspänning: | 220...240 V AC vid 50/60 Hz |
| Höjd: | 47 mm |
|---|---|
| Bredd: | 30 mm |
| Djup: | 57 mm |
| Terminalbeskrivning ISO n°1: | (13-14)NO(21-22)NC |
| Produktvikt: | 0.097 kg |
| Motståndskraft mot högtryckstvätt: | 7000000 Pa vid 55 °C, distans |
| Kontaktanvändning: | Standardkontakter |
| Positiv öppning: | Med överensstämmande med EN/IEC 60947-5-1 appendix K |
| Manöverväg: | 1.5 mm (NC ändrar elektriskt tillstånd)2.6 mm (NO ändrar elektriskt tillstånd)4.3 mm (total färd) |
| Manöverkraft: | 3.5 N NC ändrar elektriskt tillstånd3.8 N |
| Mekanisk hållbarhet: | 10000000 cykler |
| Åtdragningsmoment: | 0.8...1.2 N.m överensstämmer med EN 60947-1 |
| Skruvhuvudets form: | Kors kompatibel med Philips nr 1 skruvmejselKors kompatibel med pozidriv nr 1 skruvmejselSpår kompatibel med platt Ø 4 mm skruvmejselSpår kompatibel med platt Ø 5,5 mm skruvmejsel |
| Kontaktmaterial: | Silverlegering (Ag/Ni) |
| Kortslutningsskydd: | 10 A smältsäkring typ gG överensstämmer med EN/IEC 60947-5-1 |
| [Ith] konventionell termisk ström i fri luft: | 10 A överensstämmer med EN/IEC 60947-5-1 |
| [Ui] nominell isolationsspänning: | 600 V (föroreningsgrad 3) överensstämmer med EN/IEC 60947-1 |
| [Uimp] märkt impulsöverspänningshållfasthet: | 6 kV överensstämmer med EN/IEC 60947-1 |
| [Ie] märkt driftström: | 3 A vid 240 V, AC-15, A600 överensstämmer med EN/IEC 60947-5-16 A vid 120 V, AC-15, A600 överensstämmer med EN/IEC 60947-5-10.1 A vid 600 V, DC-13, Q600 överensstämmer med EN/IEC 60947-5-10.27 A vid 250 V, DC-13, Q600 överensstämmer med EN/IEC 60947-5-10.55 A vid 125 V, DC-13, Q600 överensstämmer med EN/IEC 60947-5-11.2 A vid 600 V, AC-15, A600 överensstämmer med EN/IEC 60947-5-1 |
| Elektrisk hållbarhet: | 1000000 cykler, AC-15, 2 A vid 230 V, drifthastighet 1000000 cykler, AC-15, 3 A vid 120 V, drifthastighet 1000000 cykler, AC-15, 4 A vid 24 V, drifthastighet 1000000 cykler, DC-13, 0.2 A vid 110 V, drifthastighet 1000000 cykler, DC-13, 0.5 A vid 24 V, drifthastighet |
| Elektrisk tillförlitlighet: | ? ? |
| Signaleringstyp: | Kontinuerlig |
| [Us] märkt matningsspänning: | 220...240 V |
| Strömförbrukning: | 14 mA |
| Livslängd: | 100000 h vid märkspänning och 25 °C |
| Spänningspuls: | 1 kV överensstämmer med IEC 61000-4-5 |
| Gränser för matningsspänning: | 195...264 V AC |
| Enhetspresentation: | Komplett produkt |
| Anpassningsbar: | Ja |
| Anpassningsbar: | 1 |
| GCR BRYGGA: | XB4BWCUST05 |
| Kompatibilitetskod: | XB4 |
| Kåpa/manöverdon eller linsfärg: | Grön |
| Skyddsbehandling: | TH |
|---|---|
| Omgivande lufttemperatur för förvaring: | -40...70 °C |
| Omgivande lufttemperatur för drift: | -40...70 °C |
| Skyddsklass för elektriska stötar: | Klass I överensstämmer med IEC 60536 |
| IP-kapslingsklass: | IP66 överensstämmer med IEC 60529IP67IP69IP69K |
| NEMA-skyddsklass: | NEMA 13NEMA 4X |
| IK-skyddsklass: | IK06 överensstämmer med IEC 50102 |
| Standarder: | UL 508EN/IEC 60947-5-1CSA C22.2 No 14EN/IEC 60947-1EN/IEC 60947-5-5JIS C8201-5-1EN/IEC 60947-5-4JIS C8201-1 |
| Produktcertifieringar: | BVLROS (Lloyds register of shipping)DNVGLUL-listadCSA |
| Vibrationsbeständighet: | 5 gn (f= 2...500 Hz) överensstämmer med IEC 60068-2-6 |
| Stöttålighet: | 30 gn (varaktighet = 18 ms) för halvvågssinuskurva överensstämmer med IEC 60068-2-2750 gn (varaktighet = 11 ms) för halvvågssinuskurva överensstämmer med IEC 60068-2-27 |
| Motstånd mot snabba transienter: | 2 kV överensstämmer med IEC 61000-4-4 |
| Motståndskraft mot elektromagnetiska fält: | 10 V/m överensstämmer med IEC 61000-4-3 |
| Motståndskraft mot elektrostatisk urladdning: | 6 kV vid kontakt (på metalldelar) överensstämmer med IEC 61000-4-28 kV i fri luft (i isolerande delar) överensstämmer med IEC 61000-4-2 |
| Elektromagnetiska utsläpp: | Klass B överensstämmer med IEC 55011 |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110892130 |
|---|
