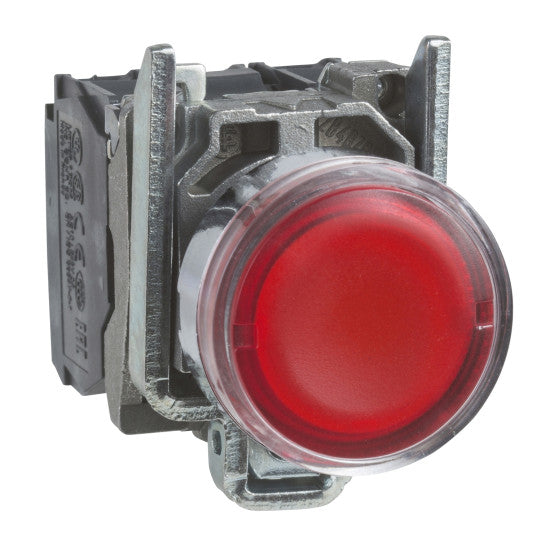

Harmony XB4, Belyst tryckknapp, metall, slät, röd, Ø22, fjäderretur, 230...240 V AC, 1 slutande + 1 brytande - XB4BW34M5
SKU : XB4BW34M5
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Harmony XB4, Belyst tryckknapp, metall, slät, röd, Ø22, fjäderretur, 230...240 V AC, 1 slutande + 1 brytande - XB4BW34M5
BESKRIVNING
| Produktsortiment: | Harmony XB4 |
|---|---|
| Produkt eller komponenttyp: | Belyst tryckknapp |
| Enhetens kortnamn: | XB4 |
| Ramens material: | Förkromad metall |
| Fixering kragematerial: | Zamak |
| Monteringsdiameter: | 22 mm |
| Försäljning per odelbar kvantitet: | 1 |
| Huvudtyp: | Standard |
| Form på signalenhetens huvud: | Rund |
| Typ av ställdon: | fjäderretur |
| Manöverdonsprofil: | Röd jämn |
| Ytterligare information om ställdon: | Med slät lins |
| Kontakttyp och -komposition: | 1 SL + 1 BR |
| Kontaktmanövrering: | Långsam brytning |
| Anslutningar - plintar: | Skruvanslutningsplintar, Skruvanslutningsplintar, 1 x 0.22...2 x 2.5 mm² utan ändhylsa överensstämmer med EN/IEC 60947-1 |
| Ljuskälla: | Skyddad lysdiod |
| Glödlampssockel: | Integrerad lysdiod |
| [Us] märkt matningsspänning: | 220...240 V AC vid 50/60 Hz |
| Höjd: | 47 mm |
|---|---|
| Bredd: | 30 mm |
| Djup: | 57 mm |
| Beskrivning av anslutningarnas ISO nr 1: | (13-14)SL(21-22)BR |
| Produktvikt: | 0.097 kg |
| Beständighet mot högtryckstvätt: | 7000000 Pa vid 55 °C, avstånd |
| Kontaktanvändning: | Standardkontakter |
| Positiv öppning: | Med överensstämmer med EN/IEC 60947-5-1 bilaga K |
| Manöverrörelse: | 1.5 mm (NC-omkoppling elektriskt tillstånd)2.6 mm (NO-omkoppling elektriskt tillstånd)4.3 mm (total rörelse) |
| Manöverkraft: | 3.5 N NC-omkoppling elektriskt tillstånd3.8 N |
| Mekanisk hållbarhet: | 10000000 cykler |
| Åtdragningsmoment: | 0.8...1.2 N.m överensstämmer med EN 60947-1 |
| Skruvhuvudets form: | Kors kompatibel med Philips nr 1-skruvmejselKors kompatibel med pozidriv nr 1-skruvmejselSpår kompatibel med platt Ø 4 mm skruvmejselSpår kompatibel med platt Ø 5.5 mm skruvmejsel |
| Kontaktmaterial: | Silverlegering (Ag/Ni) |
| Kortslutningsskydd: | 10 A smältpatron typ gG överensstämmer med EN/IEC 60947-5-1 |
| [Ith] konventionell termisk ström i fri luft: | 10 A överensstämmer med EN/IEC 60947-5-1 |
| [Ui] märkisoleringsspänning: | 600 V (föroreningsgrad 3) överensstämmer med EN/IEC 60947-1 |
| [Uimp] märkimpulsspänning: | 6 kV överensstämmer med EN/IEC 60947-1 |
| [Ie] märkt driftström: | 3 A vid 240 V, AC-15, A600 överensstämmer med EN/IEC 60947-5-16 A vid 120 V, AC-15, A600 överensstämmer med EN/IEC 60947-5-10.1 A vid 600 V, DC-13, Q600 överensstämmer med EN/IEC 60947-5-10.27 A vid 250 V, DC-13, Q600 överensstämmer med EN/IEC 60947-5-10.55 A vid 125 V, DC-13, Q600 överensstämmer med EN/IEC 60947-5-11.2 A vid 600 V, AC-15, A600 överensstämmer med EN/IEC 60947-5-1 |
| Elektrisk hållbarhet: | 1000000 cykler, AC-15, 2 A vid 230 V, driftfrekvens 1000000 cykler, AC-15, 3 A vid 120 V, driftfrekvens 1000000 cykler, AC-15, 4 A vid 24 V, driftfrekvens 1000000 cykler, DC-13, 0.2 A vid 110 V, driftfrekvens 1000000 cykler, DC-13, 0.5 A vid 24 V, driftfrekvens |
| Elektrisk tillförlitlighet: | ? ? |
| Signaltyp: | Konstant |
| [Us] märkt matningsspänning: | 220...240 V |
| Strömförbrukning: | 14 mA |
| Livslängd: | 100000 h vid märkspänning och 25 °C |
| Överspänningsbeständighet: | 1 kV överensstämmer med IEC 61000-4-5 |
| Matningsspänningsgränser: | 195...264 V AC |
| Enhetspresentation: | Komplett produkt |
| Anpassningsbar: | Ja |
| Anpassningsbar: | 1 |
| GCR BRYGGA: | XB4BWCUST05 |
| Kompatibilitetskod: | XB4 |
| Kapsyl/manöverdon eller linsfärg: | Röd |
| Skyddsbehandling: | TH |
|---|---|
| Omgivande lufttemperatur för förvaring: | -40...70 °C |
| Omgivande lufttemperatur för drift: | -40...70 °C |
| Skyddsklass för elektrisk stöt: | Klass I överensstämmer med IEC 60536 |
| IP-kapslingsklass: | IP66 överensstämmer med IEC 60529IP67IP69IP69K |
| NEMA skyddsklass: | NEMA 13NEMA 4X |
| IK skyddsgrad: | IK06 överensstämmer med IEC 50102 |
| Standarder: | EN/IEC 60947-1JIS C8201-5-1EN/IEC 60947-5-5CSA C22.2 No 14EN/IEC 60947-5-1UL 508EN/IEC 60947-5-4JIS C8201-1 |
| Produktcertifieringar: | BVUL-listadCSALROS (Lloyds register of shipping)DNVGL |
| Vibrationstålighet: | 5 gn (f= 2...500 Hz) överensstämmer med IEC 60068-2-6 |
| Stöttålighet: | 30 gn (varaktighet = 18 ms) för halvvågssinuskurvaöverensstämmer med IEC 60068-2-2750 gn (varaktighet = 11 ms) för halvvågssinuskurvaöverensstämmer med IEC 60068-2-27 |
| Resistans mot snabba transienter: | 2 kV överensstämmer med IEC 61000-4-4 |
| Beständighet mot elektromagnetiska fält: | 10 V/m överensstämmer med IEC 61000-4-3 |
| Motstånd mot elektrostatisk urladdning: | 6 kV vid kontakt (på metalldelar) överensstämmer med IEC 61000-4-28 kV i fri luft (i isolerande delar) överensstämmer med IEC 61000-4-2 |
| Elektromagnetisk emission: | Klass B överensstämmer med IEC 55011 |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110892147 |
|---|
