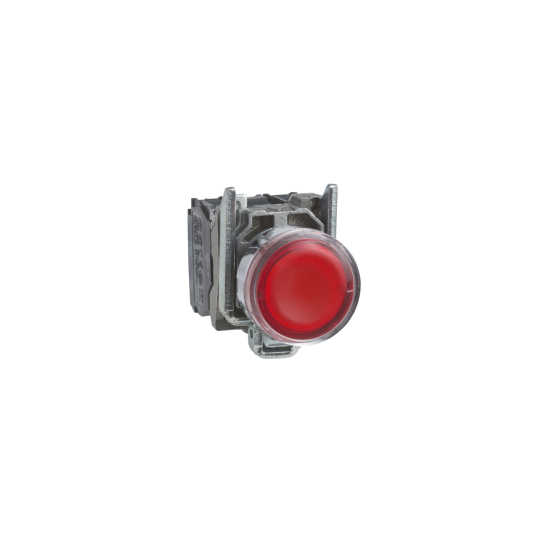

Harmony XB4 - belyst tryckknapp LED - 1S+1Ö - röd - Ø22 - 110VAC - XB4BW34G5
SKU : XB4BW34G5
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Harmony XB4 - belyst tryckknapp LED - 1S+1Ö - röd - Ø22 - 110VAC - XB4BW34G5
BESKRIVNING
| Produktsortiment: | Harmony XB4 |
|---|---|
| Produkt- eller komponenttyp: | Belyst tryckknapp |
| Enhetens kortnamn: | XB4 |
| Ramens material: | Förkromad metall |
| Fästkragematerial: | Zamak |
| Monteringsdiameter: | 22 mm |
| Försäljning per odelbar kvantitet: | 1 |
| Huvudtyp: | Standard |
| Form på signalenhetens huvud: | Rund |
| Typ av manöverdon: | Fjäderretur |
| Manöverdonsprofil: | Röd infälld |
| Ytterligare information om manöverdon: | Med slät lins |
| Kontakttyp och sammansättning: | 1 NO + 1 NC |
| Kontaktfunktion: | Långsam brytning |
| Anslutningar - plintar: | Skruvklämmor, Skruvklämmor, 1 x 0.22...2 x 2.5 mm² utan kabelände enligt EN/IEC 60947-1 |
| Ljuskälla: | Skyddad LED |
| Lampfot: | Integrerad LED |
| [Us] märkspänning: | 110...120 V AC vid 50/60 Hz |
| Höjd: | 47 mm |
|---|---|
| Bredd: | 30 mm |
| Djup: | 57 mm |
| Plintbeskrivning ISO nr 1: | (21-22)NC(13-14)NO |
| Nettovikt: | 0.097 kg |
| Motstånd mot högtryckstvätt: | 7000000 Pa vid 55 °C, avstånd |
| Kontaktanvändning: | Standardkontakter |
| Positiv öppning: | Med enligt EN/IEC 60947-5-1 bilaga K |
| Rörelseväg: | 1.5 mm (NC ändrar elektriskt tillstånd)2.6 mm (NO ändrar elektriskt tillstånd)4.3 mm (total rörelseväg) |
| Manövreringkraft: | 3.5 N NC ändrar elektriskt tillstånd3.8 N |
| Mekanisk hållbarhet: | 10000000 cykler |
| Åtdragningsmoment: | 0.8...1.2 N.m enligt EN 60947-1 |
| Skruvhuvudets form: | Kryss kompatibel med Philips nr 1 skruvmejselKryss kompatibel med pozidriv nr 1 skruvmejselSpår kompatibel med platt Ø 4 mm skruvmejselSpår kompatibel med platt Ø 5.5 mm skruvmejsel |
| Kontaktmaterial: | Silverlegering (Ag/Ni) |
| Kortslutningsskydd: | 10 A patronsäkring typ gG enligt EN/IEC 60947-5-1 |
| [Ith] konventionell termisk ström i fri luft: | 10 A enligt EN/IEC 60947-5-1 |
| [Ui] märk isolationsspänning: | 600 V (föroreningsgrad 3) enligt EN/IEC 60947-1 |
| [Uimp] märk impulshållfasthetsspänning: | 6 kV enligt EN/IEC 60947-1 |
| [Ie] märk driftström: | 3 A vid 240 V, AC-15, A600 enligt EN/IEC 60947-5-16 A vid 120 V, AC-15, A600 enligt EN/IEC 60947-5-10.1 A vid 600 V, DC-13, Q600 enligt EN/IEC 60947-5-10.27 A vid 250 V, DC-13, Q600 enligt EN/IEC 60947-5-10.55 A vid 125 V, DC-13, Q600 enligt EN/IEC 60947-5-11.2 A vid 600 V, AC-15, A600 enligt EN/IEC 60947-5-1 |
| Elektrisk hållbarhet: | 1000000 cykler, AC-15, 2 A vid 230 V, driftsfrekvens 1000000 cykler, AC-15, 3 A vid 120 V, driftsfrekvens 1000000 cykler, AC-15, 4 A vid 24 V, driftsfrekvens 1000000 cykler, DC-13, 0.2 A vid 110 V, driftsfrekvens 1000000 cykler, DC-13, 0.5 A vid 24 V, driftsfrekvens |
| Elektrisk tillförlitlighet: | ? ? |
| Signaltyp: | Konstant |
| [Us] märkspänning: | 110...120 V |
| Strömförbrukning: | 14 mA |
| Livslängd: | 100000 h vid märkspänning och 25 °C |
| Överspänningstålighet: | 1 kV enligt IEC 61000-4-5 |
| Gränsvärden för matningsspänning: | 100...132 V AC |
| Enhetspresentation: | Komplett produkt |
| Anpassningsbar: | Ja |
| Anpassningsbar: | 1 |
| GCR BRIDGE: | XB4BWCUST04 |
| Kompatibilitetskod: | XB4 |
| Kåpa/manöverdon eller linsfärg: | Röd |
| Skyddsbehandling: | TH |
|---|---|
| Omgivningstemperatur för förvaring: | -40...70 °C |
| Omgivningstemperatur för drift: | -40...70 °C |
| Klass för skydd mot elektriska stötar: | Klass I enligt IEC 60536 |
| IP-skyddsklass: | IP66 enligt IEC 60529IP67IP69IP69K |
| NEMA skyddsklass: | NEMA 13NEMA 4X |
| IK skyddsklass: | IK06 enligt IEC 50102 |
| Standarder: | JIS C8201-5-1EN/IEC 60947-5-5EN/IEC 60947-5-4EN/IEC 60947-5-1CSA C22.2 No 14UL 508EN/IEC 60947-1JIS C8201-1 |
| Produktcertifieringar: | LROS (Lloyds register of shipping)UL listadCSABVGLDNV |
| Vibrationstålighet: | 5 gn (f= 2...500 Hz) enligt IEC 60068-2-6 |
| Stöttålighet: | 30 gn (varaktighet = 18 ms) för halvinusvågacceleration enligt IEC 60068-2-2750 gn (varaktighet = 11 ms) för halvinusvågacceleration enligt IEC 60068-2-27 |
| Motståndskraft mot snabba transienter: | 2 kV enligt IEC 61000-4-4 |
| Motståndskraft mot elektromagnetiska fält: | 10 V/m enligt IEC 61000-4-3 |
| Motståndskraft mot elektrostatisk urladdning: | 6 kV vid kontakt (på metalldelar) enligt IEC 61000-4-28 kV i fri luft (i isolerande delar) enligt IEC 61000-4-2 |
| Elektromagnetisk emission: | Klass B enligt IEC 55011 |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110892093 |
|---|
