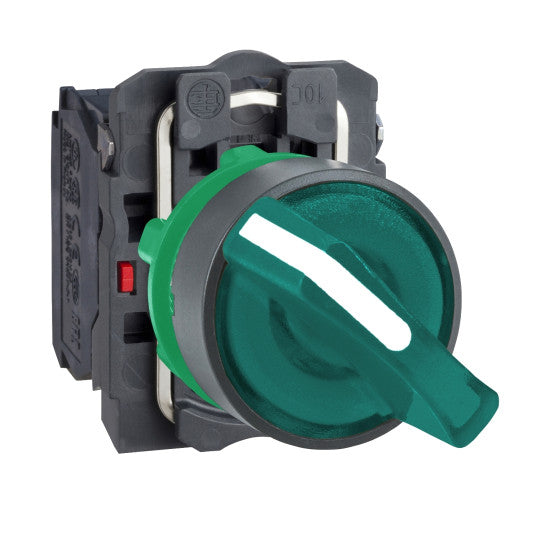

Harmony XB5, Belyst vredomkopplare, plast, grön, Ø22, 2 lägen, återfjädrande, 230...240 V AC, 1 NO + 1 NC - XB5AK123M5
SKU : XB5AK123M5
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Harmony XB5, Belyst vredomkopplare, plast, grön, Ø22, 2 lägen, återfjädrande, 230...240 V AC, 1 NO + 1 NC - XB5AK123M5
BESKRIVNING
| Produktsortiment: | Harmony XB5 |
|---|---|
| Produkt- eller komponenttyp: | Belyst väljaromkopplare |
| Enhetens kortnamn: | XB5 |
| Material, ram: | Mörkgrå plast |
| Huvudtyp: | Standard |
| Monteringsdiameter: | 22 mm |
| Försäljning per odelbar kvantitet: | 1 |
| Signalhuvudets form: | Rund |
| Typ av manöverdon: | kvar i läge |
| Manöverdonsprofil: | Grönt standardhandtag |
| Information om manöverdonets position: | 2 lägen 90° |
| Kontakttyp och sammansättning: | 1 NO + 1 NC |
| Kontaktfunktion: | Långsam brytning |
| Anslutningar - plintar: | Skruvanslutning, skruvplintar, >= 1 x 0.22 mm² utan kabelände enligt EN/IEC 60947-1 |
| Lampbas: | Integrerad LED |
| [Us] märkt matningsspänning: | 230...240 V AC vid 50/60 Hz |
| Höjd: | 42 mm |
|---|---|
| Bredd: | 30 mm |
| Djup: | 70 mm |
| Klämbeskrivning ISO n°1: | (13-14)NO(11-12)NC |
| Produktvikt: | 0.516 kg |
| Motstånd mot högtryckstvätt: | 7000000 Pa vid 55 °C, avstånd |
| Kontaktanvändning: | Standardkontakter |
| Positiv öppning: | Med enligt EN/IEC 60947-5-1 bilaga K |
| Manövermoment: | 0.14 Nm NO ändrar elektrisk status |
| Mekanisk hållbarhet: | 1000000 cykler |
| Åtdragningsmoment: | 0.8...1.2 Nm enligt EN 60947-1 |
| Skruvhuvudets form: | Korskompatibel med Philips nr 1 skruvmejselKorskompatibel med Pozidriv nr 1 skruvmejselSpårad kompatibel med platt Ø 4 mm skruvmejselSpårad kompatibel med platt Ø 5.5 mm skruvmejsel |
| Kontaktmaterial: | Silverlegering (Ag/Ni) |
| Kortslutningsskydd: | 10 A patronsäkring typ gG enligt EN/IEC 60947-5-1 |
| [Ith] konventionell termisk ström i fri luft: | 10 A enligt EN/IEC 60947-5-1 |
| [Ui] märkt isolationsspänning: | 600 V (föroreningsgrad 3) enligt EN 60947-1 |
| [Uimp] märkt stötspänning: | 6 kV enligt EN 60947-1 |
| [Ie] märkt driftström: | 3 A vid 240 V, AC-15, A600 enligt EN/IEC 60947-5-16 A vid 120 V, AC-15, A600 enligt EN/IEC 60947-5-10.1 A vid 600 V, DC-13, Q600 enligt EN/IEC 60947-5-10.27 A vid 250 V, DC-13, Q600 enligt EN/IEC 60947-5-10.55 A vid 125 V, DC-13, Q600 enligt EN/IEC 60947-5-11.2 A vid 600 V, AC-15, A600 enligt EN/IEC 60947-5-1 |
| Elektrisk livslängd: | 1000000 cykler, AC-15, 2 A vid 230 V, driftfrekvens 1000000 cykler, AC-15, 3 A vid 120 V, driftfrekvens 1000000 cykler, AC-15, 4 A vid 24 V, driftfrekvens 1000000 cykler, DC-13, 0.2 A vid 110 V, driftfrekvens 1000000 cykler, DC-13, 0.5 A vid 24 V, driftfrekvens |
| Elektrisk tillförlitlighet: | ? ? |
| Signaltyp: | Stadig |
| Ljuskälla: | Skyddad LED |
| Matningsspänningsgränser: | 195...264 V AC |
| Strömförbrukning: | 14 mA |
| Livslängd: | 100000 h vid nominell spänning och 25 °C |
| Överspänningsmotstånd: | 1 kV enligt IEC 61000-4-5 |
| Enhets presentation: | Komplett produkt |
| Anpassningsbar: | Nej |
| Anpassningsbar: | 0 |
| Kompatibilitetskod: | XB5 |
| [Us] märkt matningsspänning: | 230...240 V |
| Kåpa/manöverdon eller linsfärg: | Grön |
| Skyddsbehandling: | TH |
|---|---|
| Omgivande lufttemperatur för lagring: | -40...70 °C |
| Omgivande lufttemperatur för drift: | -40...70 °C |
| Elektrisk stötskyddsklass: | Klass II enligt IEC 60536 |
| IP-skyddsgrad: | IP66 enligt IEC 60529IP67 enligt IEC 60529IP69IP69K |
| NEMA skyddsgrad: | NEMA 13NEMA 4X |
| IK-skyddsgrad: | IK06 enligt IEC 50102 |
| Standarder: | JIS C8201-5-1CSA C22.2 nr 14EN/IEC 60947-5-4UL 508EN/IEC 60947-5-1EN/IEC 60947-1JIS C8201-1 |
| Produktcertifieringar: | CSADNVBVLROS (Lloyds register of shipping)GLUL |
| Vibrationsmotstånd: | 5 gn (f= 2...500 Hz) enligt IEC 60068-2-6 |
| Stötmotstånd: | 30 gn (varaktighet = 18 ms) för halv sinusvågsacceleration enligt IEC 60068-2-2750 gn (varaktighet = 11 ms) för halv sinusvågsacceleration enligt IEC 60068-2-27 |
| Motstånd mot snabba transienter: | 2 kV enligt IEC 61000-4-4 |
| Motstånd mot elektromagnetiska fält: | 10 V/m enligt IEC 61000-4-3 |
| Motstånd mot elektrostatisk urladdning: | 6 kV vid kontakt (på metalldelar) enligt IEC 61000-4-28 kV i fri luft (i isolerande delar) enligt IEC 61000-4-2 |
| Elektromagnetisk emission: | Klass B enligt IEC 55011 |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110903560 |
|---|
