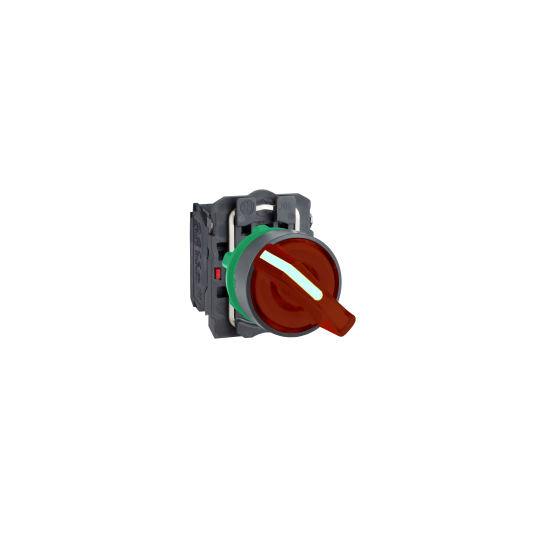

Harmony XB5, Belyst vredomkopplare, plast, röd, Ø22, 2 lägen, återfjädrande, 24 V AC/DC, 1 slutande + 1 brytande - XB5AK124B5
SKU : XB5AK124B5
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Harmony XB5, Belyst vredomkopplare, plast, röd, Ø22, 2 lägen, återfjädrande, 24 V AC/DC, 1 slutande + 1 brytande - XB5AK124B5
BESKRIVNING
| Produktserie: | Harmony XB5 |
|---|---|
| Produkt- eller komponenttyp: | Belyst väljaromkopplare |
| Enhetens kortnamn: | XB5 |
| Ramaterial: | Mörkgrå plast |
| Huvudtyp: | Standard |
| Monteringsdiameter: | 22 mm |
| Försäljning per odelbar kvantitet: | 1 |
| Form på signalljusenhetens huvud: | Rund |
| Typ av manöverdon: | hålls i läge |
| Manöverdonsprofil: | Rött standardhandtag |
| Information om manöverdonets position: | 2 lägen 90° |
| Kontakttyp och sammansättning: | 1 NO + 1 NC |
| Kontaktfunktion: | Långsamt brytande |
| Anslutningar – terminaler: | Skruvklämmor, Skruvklämmor, >= 1 x 0.22 mm² utan kabelände enligt EN/IEC 60947-1 |
| Glödlampans sockel: | Integrerad LED |
| [Us] märkspänning: | 24 V AC/DC vid 50/60 Hz |
| Höjd: | 42 mm |
|---|---|
| Bredd: | 30 mm |
| Djup: | 70 mm |
| Anslutningarnas beskrivning ISO nr 1: | (11-12)NC(13-14)NO |
| Nettovikt: | 0.516 kg |
| Motstånd mot högtryckstvätt: | 7000000 Pa vid 55 °C, avstånd |
| Kontaktanvändning: | Standardkontakter |
| Positiv öppning: | Med enligt EN/IEC 60947-5-1 bilaga K |
| Manövreringsmoment: | 0.14 N.m INGEN ändring av elektrisk status |
| Mekanisk hållbarhet: | 1000000 cykler |
| Åtdragningsmoment: | 0.8...1.2 N.m enligt EN 60947-1 |
| Skruvhuvudets form: | Korskompatibel med Philips nr 1 skruvmejselKorskompatibel med pozidriv nr 1 skruvmejselSpårad kompatibel med flat Ø 4 mm skruvmejselSpårad kompatibel med flat Ø 5.5 mm skruvmejsel |
| Kontaktmaterial: | Silverlegering (Ag/Ni) |
| Kortslutningsskydd: | 10 A patronsäkring typ gG enligt EN/IEC 60947-5-1 |
| [Ith] konventionell termisk ström i fri luft: | 10 A enligt EN/IEC 60947-5-1 |
| [Ui] nominell isolationsspänning: | 600 V (föroreningsgrad 3) enligt EN 60947-1 |
| [Uimp] nominell impulsspänningshållfasthet: | 6 kV enligt EN 60947-1 |
| [Ie] nominell driftström: | 3 A vid 240 V, AC-15, A600 enligt EN/IEC 60947-5-16 A vid 120 V, AC-15, A600 enligt EN/IEC 60947-5-10.1 A vid 600 V, DC-13, Q600 enligt EN/IEC 60947-5-10.27 A vid 250 V, DC-13, Q600 enligt EN/IEC 60947-5-10.55 A vid 125 V, DC-13, Q600 enligt EN/IEC 60947-5-11.2 A vid 600 V, AC-15, A600 enligt EN/IEC 60947-5-1 |
| Elektrisk hållbarhet: | 1000000 cykler, AC-15, 2 A vid 230 V, drifthastighet 1000000 cykler, AC-15, 3 A vid 120 V, drifthastighet 1000000 cykler, AC-15, 4 A vid 24 V, drifthastighet 1000000 cykler, DC-13, 0.2 A vid 110 V, drifthastighet 1000000 cykler, DC-13, 0.5 A vid 24 V, drifthastighet |
| Elektrisk tillförlitlighet: | ? ? |
| Signaltyp: | Fast sken |
| Ljuskälla: | Universal LED |
| Matningsspänningsgränser: | 19.2...30 V DC21.6...26.4 V AC |
| Strömförbrukning: | 18 mA |
| Livslängd: | 100000 h vid märkspänning och 25 °C |
| Överspänningshållfasthet: | 1 kV enligt IEC 61000-4-5 |
| Enhetspresentation: | Komplett produkt |
| Anpassningsbar: | Nej |
| Anpassningsbar: | 0 |
| Kompatibilitetskod: | XB5 |
| [Us] märkspänning: | 24 V |
| Kåpa/manöverdon eller linsfärg: | Röd |
| Skyddsbehandling: | TH |
|---|---|
| Omgivande lufttemperatur för förvaring: | -40...70 °C |
| Omgivande lufttemperatur för drift: | -40...70 °C |
| Elektrisk stötskyddsklass: | Klass II enligt IEC 60536 |
| IP-skyddsklass: | IP66 enligt IEC 60529IP67 enligt IEC 60529IP69IP69K |
| NEMA skyddsklass: | NEMA 13NEMA 4X |
| IK-skyddsklass: | IK06 enligt IEC 50102 |
| Standarder: | EN/IEC 60947-5-1EN/IEC 60947-1JIS C8201-5-1EN/IEC 60947-5-4CSA C22.2 nr 14UL 508JIS C8201-1 |
| Produktcertifieringar: | LROS (Lloyds Register of Shipping)CSADNVULBVGL |
| Vibrationsbeständighet: | 5 gn (f= 2...500 Hz) enligt IEC 60068-2-6 |
| Stötbeständighet: | 30 gn (varaktighet = 18 ms) för halv sinusvågsacceleration enligt IEC 60068-2-2750 gn (varaktighet = 11 ms) för halv sinusvågsacceleration enligt IEC 60068-2-27 |
| Beständighet mot snabba transienter: | 2 kV enligt IEC 61000-4-4 |
| Beständighet mot elektromagnetiska fält: | 10 V/m enligt IEC 61000-4-3 |
| Beständighet mot elektrostatisk urladdning: | 6 kV vid kontakt (på metalldelar) enligt IEC 61000-4-28 kV i fri luft (i isolerande delar) enligt IEC 61000-4-2 |
| Elektromagnetisk emission: | Klass B enligt IEC 55011 |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| Förpackningstyp 1: | PCENumber of Units in Package 1 |
| EAN-kod: | 3389110903577 |
|---|
