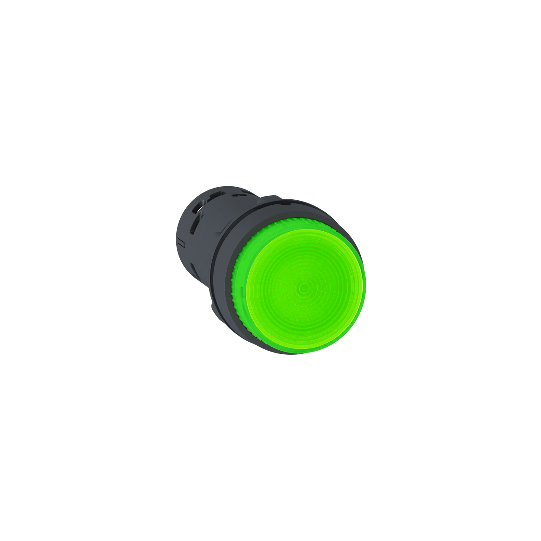

Harmony XB7, Monolitisk belyst tryckknapp, plast, grön, Ø22, integrerad lysdiod, fjäderretur, 230…240 V AC, 1 slutande – XB7NW33M1
SKU : XB7NW33M1
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Harmony XB7, Monolitisk belyst tryckknapp, plast, grön, Ø22, integrerad lysdiod, fjäderretur, 230…240 V AC, 1 slutande – XB7NW33M1
BESKRIVNING
| Produktsortiment: | Harmony XB7 |
|---|---|
| Produkt- eller komponenttyp: | Belyst tryckknapp |
| Enhetens kortnamn: | XB7 |
| Monteringsdiameter: | 22 mm |
| Försäljning per odelbar kvantitet: | 10 |
| Kapslingsklass IP: | IP20 (baksida) i enlighet med IEC 60529IP65 (framsida) i enlighet med IEC 60529 |
| Signalhuvudets form: | Rund |
| Typ av manöverdon: | fjäderretur |
| Manöverdonsprofil: | Grön utskjutande, omärkt |
| Kontakttyp och sammansättning: | 1 SLUTANDE |
| Anslutningar - plintar: | Skruvklämmor, Skruvklämmor, 1 x 0,34...2 x 2,5 mm² utan ändhylsa enligt IEC 60947-1 |
| Ljuskälla: | LED |
| Lampsockel: | Integrerad LED |
| [Us] märkt matningsspänning: | 230 V AC vid 50/60 Hz |
| Enhetspresentation: | Monolitisk produkt |
| CAD total bredd: | 29 mm |
|---|---|
| CAD total höjd: | 29 mm |
| CAD totalt djup: | 57,5 mm |
| Plintbeskrivning ISO nr 1: | (13-14)NO |
| Nettovikt: | 0,023 kg |
| Enhetsmontering: | Monteringshål - diameter: 22,5 mm 22.3 +0.4/0 enligt IEC 60947-1 |
| Fästcentrum: | >= 30 x 40 mm (stödpane l) metall - tjocklek: 1...6 mm>= 30 x 40 mm (stödpane l) plast - tjocklek: 2...6 mm |
| Fästläge: | Fästmutter under huvud: 2...2,4 Nm |
| Kontaktfunktion: | Långsamt brytande |
| Positiv öppning: | Med (endast SLUTANDE) |
| Mekanisk hållbarhet: | 300000 cykler |
| Åtdragningsmoment: | 0,8...1,2 Nm enligt IEC 60947-1 |
| Skruvhuvudets form: | Kors kompatibel med JIS nr 1 skruvmejselKors kompatibel med Philips nr 1 skruvmejselKors kompatibel med Pozidriv nr 1 skruvmejselSpår kompatibel med platt Ø 4 mm skruvmejselSpår kompatibel med platt Ø 5,5 mm skruvmejsel |
| Kortslutningsskydd: | 4 A patron säkring typ gG enligt IEC 60947-5-1 |
| [Ui] märkisoleringsspänning: | 250 V (föroreningsgrad 3) enligt IEC 60947-1 |
| [Uimp] märkt impulsöverspänningshållfasthet: | 4 kV enligt IEC 60947-1 |
| [Ie] märkdriftström: | 0,1 A vid 250 V, DC-13, R300 enligt IEC 60947-5-10,22 A vid 125 V, DC-13, R300 enligt IEC 60947-5-10,3 A vid 240 V, AC-14, D300 enligt IEC 60947-5-10,6 A vid 120 V, AC-14, D300 enligt IEC 60947-5-1 |
| Elektrisk hållbarhet: | 1000000 cykler, DC-13, 0,3 A vid 24 V, drifthastighet 1000000 cykler, AC-15, 0,03 A vid 230 V, drifthastighet 1000000 cykler, AC-15, 0,09 A vid 240 V, drifthastighet |
| Elektrisk tillförlitlighet: | ? |
| Signaleringstyp: | Jämn |
| Matningsspänningsgränser: | 195...264 V AC |
| Strömförbrukning: | 22...27 mA |
| Livslängd: | 70000 timmar vid märkspänning och 25 °C |
| Kompatibilitetskod: | XB7 |
| [Us] märkt matningsspänning: | 230 V |
| Kapsel/manöverdon eller linsfärg: | Grön |
| Skyddsbehandling: | TH |
|---|---|
| Omgivande lufttemperatur för lagring: | -40...70 °C |
| Omgivande lufttemperatur för drift: | -25...70 °C |
| Klass för skydd mot elektrisk stöt: | Klass II enligt IEC 61140 |
| NEMA kapslingsklass: | NEMA 12 enligt UL 50 E |
| Standarder: | JIS C8201-5-1IEC 60947-1UL 508IEC 60947-5-1CSA C22.2 No 14JIS C8201-1 |
| Produktcertifieringar: | GOSTCCC |
| Vibrationstålighet: | 5 gn (f= 2...500 Hz) enligt IEC 60068-2-6 |
| Stöttålighet: | 50 gn (varaktighet = 11 ms) för halv sinusvågsacceleration enligt IEC 60068-2-2730 gn (varaktighet = 18 ms) för halv sinusvågsacceleration |
| Elektromagnetisk emission: | Klass B enligt IEC 55011 |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| Enhetstyp för förpackning 1: | PCENummer av enheter i förpackning 1 |
| EAN-kod: | 3606480470769 |
|---|
