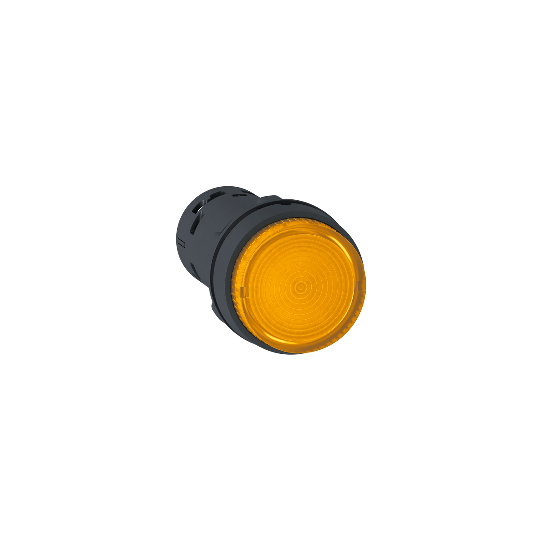

Harmony XB7, Belyst tryckknapp i ett stycke, plast, orange, Ø22, integrerad lysdiod, fjäderretur, 24 V AC/DC, 1 NO - XB7NW35B1
SKU : XB7NW35B1
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Harmony XB7, Belyst tryckknapp i ett stycke, plast, orange, Ø22, integrerad lysdiod, fjäderretur, 24 V AC/DC, 1 NO - XB7NW35B1
BESKRIVNING
| Produktserie: | Harmony XB7 |
|---|---|
| Typ av produkt eller komponent: | Belyst tryckknapp |
| Kort enhetsnamn: | XB7 |
| Monteringsdiameter: | 22 mm |
| Försäljning per odelbar kvantitet: | 10 |
| Kapslingsklass IP: | IP20 (baksida) enligt IEC 60529IP65 (framsida) enligt IEC 60529 |
| Form på manöverhuvud: | Rund |
| Typ av operatör: | fjäderretur |
| Operatörsprofil: | Orange utskjutande, omärkt |
| Kontakttyp och sammansättning: | 1 NO |
| Anslutningar - plintar: | Skruvanslutningar, Skruvanslutningar, 1 x 0.34...2 x 2.5 mm² utan kabelände enligt IEC 60947-1 |
| Ljuskälla: | LED |
| Lampsockel: | Integrerad LED |
| [Us] märkt matningsspänning: | 24 V AC/DC |
| Enhetspresentation: | Monolitisk produkt |
| CAD total bredd: | 29 mm |
|---|---|
| CAD total höjd: | 29 mm |
| CAD total djup: | 57.5 mm |
| Beskrivning av plintar ISO nr 1: | (13-14)NO |
| Nettovikt: | 0.023 kg |
| Enhetsmontering: | Fästhål - diameter: 22.5 mm 22.3 +0.4/0 enligt IEC 60947-1 |
| Fixeringscentrum: | >= 30 x 40 mm (stödpanelel) metall - tjocklek: 1...6 mm>= 30 x 40 mm (stödpanelel) plast - tjocklek: 2...6 mm |
| Fästmetod: | Fästmuttern under huvudet: 2...2.4 N.m |
| Kontaktfunktion: | Långsam brytning |
| Positiv öppning: | Med (endast NO) |
| Mekanisk hållbarhet: | 300000 cykler |
| Åtdragningsmoment: | 0.8...1.2 N.m enligt IEC 60947-1 |
| Skruvhuvudets form: | Kors kompatibel med JIS nr 1 skruvmejselKors kompatibel med Philips nr 1 skruvmejselKors kompatibel med pozidriv nr 1 skruvmejselSpårad kompatibel med flat Ø 4 mm skruvmejselSpårad kompatibel med flat Ø 5.5 mm skruvmejsel |
| Kortslutningsskydd: | 4 A patronsäkring typ gG enligt IEC 60947-5-1 |
| [Ui] märkisoleringsspänning: | 250 V (föroreningsgrad 3) enligt IEC 60947-1 |
| [Uimp] märkt impulsöverspänningshållfasthet: | 4 kV enligt IEC 60947-1 |
| [Ie] märkt driftström: | 0.1 A vid 250 V, DC-13, R300 enligt IEC 60947-5-10.22 A vid 125 V, DC-13, R300 enligt IEC 60947-5-10.3 A vid 240 V, AC-14, D300 enligt IEC 60947-5-10.6 A vid 120 V, AC-14, D300 enligt IEC 60947-5-1 |
| Elektrisk hållbarhet: | 1000000 cykler, DC-13, 0.3 A vid 24 V, driftfrekvens 1000000 cykler, AC-15, 0.03 A vid 230 V, driftfrekvens 1000000 cykler, AC-15, 0.09 A vid 240 V, driftfrekvens |
| Elektrisk tillförlitlighet: | ? |
| Signaltyp: | Konstant |
| Gränsvärden för matningsspänning: | 19.2...30 V DC21.6...26.4 V AC |
| Strömförbrukning: | 18...27 mA |
| Livslängd: | 70000 h vid märkspänning och 25 °C |
| Kompatibilitetskod: | XB7 |
| [Us] märkt matningsspänning: | 24 V |
| Kåpa/manöver eller linsfärg: | Orange |
| Skyddsbehandling: | TH |
|---|---|
| Omgivningstemperatur för lagring: | -40...70 °C |
| Omgivningstemperatur för drift: | -25...70 °C |
| Elektrisk stötsskyddsklass: | Klass II enligt IEC 61140 |
| NEMA skyddsgrad: | NEMA 12 enligt UL 50 E |
| Standarder: | UL 508JIS C8201-5-1CSA C22.2 No 14IEC 60947-1IEC 60947-5-1JIS C8201-1 |
| Produktcertifieringar: | GOSTCCC |
| Vibrationsmotstånd: | 5 gn (f= 2...500 Hz) enligt IEC 60068-2-6 |
| Stöttålighet: | 50 gn (varaktighet = 11 ms) för halvvågsacceleration enligt IEC 60068-2-2730 gn (varaktighet = 18 ms) för halvvågsacceleration |
| Elektromagnetisk emission: | Klass B enligt IEC 55011 |
| Hållbar erbjudandestatus: | Green Premium produktREACh förordning |
| Enhetstyp för förpackning 1: | PCENumber of Units in Package 1 |
| EAN-kod: | 3606480470868 |
|---|
