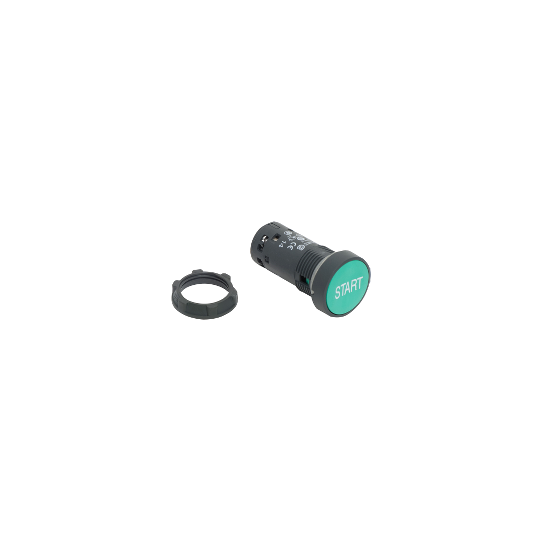

Harmony XB7, Monolitisk tryckknapp, plast, grön, Ø22, fjäderretur, märkt START, 1 slutande - XB7NA3133
SKU : XB7NA3133
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Harmony XB7, Monolitisk tryckknapp, plast, grön, Ø22, fjäderretur, märkt START, 1 slutande - XB7NA3133
BESKRIVNING
| Produktserie: | Harmony XB7 |
|---|---|
| Typ av produkt eller komponent: | Tryckknapp |
| Kort namn för enhet: | XB7 |
| Monteringsdiameter: | 22 mm |
| Försäljning per odelbar kvantitet: | 10 |
| IP-kapslingsklass: | IP20 (baksida) enligt IEC 60529IP65 (framsida) enligt IEC 60529 |
| Form på manöverdonets huvud: | Rund |
| Typ av manöverdon: | fjäderretur |
| Manöverdonsprofil: | Grön infälld, START (vit) |
| Kontakttyp och sammansättning: | 1 NO |
| Anslutningar - plintar: | Skruvklämmor, Skruvklämmor, 1 x 0.34...2 x 2.5 mm² utan kabelände enligt IEC 60947-1 |
| Enhetspresentation: | Monolitisk produkt |
| CAD total bredd: | 29 mm |
|---|---|
| CAD total höjd: | 29 mm |
| CAD total djup: | 51.5 mm |
| Plintbeskrivning ISO nr 1: | (13-14)NO |
| Nettovikt: | 0.021 kg |
| Enhetsmontering: | Fästhål - diameter: 22.5 mm 22.3 +0.4/0 enligt IEC 60947-1 |
| Fixeringscentrum: | >= 30 x 40 mm (stödpane)l metall - tjocklek: 1...6 mm>= 30 x 40 mm (stödpane)l plast - tjocklek: 2...6 mm |
| Fästningsläge: | Fästmutter under huvud: 2...2.4 N.m |
| Kontaktmanövrering: | Långsam brytning |
| Positiv öppning: | Med (endast NO) |
| Mekanisk hållbarhet: | 1000000 cykler |
| Åtdragningsmoment: | 0.8...1.2 N.m enligt IEC 60947-1 |
| Skruvhuvudets form: | Korskompatibel med JIS No 1 skruvmejselKorskompatibel med Philips no 1 skruvmejselKorskompatibel med Pozidriv No 1 skruvmejselSpårkompatibel med platt Ø 4 mm skruvmejselSpårkompatibel med platt Ø 5.5 mm skruvmejsel |
| Kortslutningsskydd: | 4 A patronsäkring typ gG enligt IEC 60947-5-1 |
| [Ui] Nominell isolationsspänning: | 250 V (föroreningsgrad 3) enligt IEC 60947-1 |
| [Uimp] Nominell impulsspänning: | 4 kV enligt IEC 60947-1 |
| [Ie] Nominell driftström: | 0.1 A vid 250 V, DC-13, R300 enligt IEC 60947-5-10.22 A vid 125 V, DC-13, R300 enligt IEC 60947-5-10.3 A vid 240 V, AC-14, D300 enligt IEC 60947-5-10.6 A vid 120 V, AC-14, D300 enligt IEC 60947-5-1 |
| Elektrisk hållbarhet: | 1000000 cykler, DC-13, 0.3 A vid 24 V, driftcykel 1000000 cykler, AC-15, 0.03 A vid 230 V, driftcykel 1000000 cykler, AC-15, 0.09 A vid 240 V, driftcykel |
| Elektrisk tillförlitlighet: | ? |
| Kompatibilitetskod: | XB7 |
| Färg på lock/manöverdon eller lins: | Grön |
| Skyddsbehandling: | TH |
|---|---|
| Omgivningstemperatur för lagring: | -40...70 °C |
| Omgivningstemperatur för drift: | -25...70 °C |
| Överspänningskategori: | Klass II enligt IEC 61140 |
| NEMA-kapslingsklass: | NEMA 12 enligt UL 50 ENEMA 3 enligt UL 50 E |
| Standarder: | CSA C22.2 Nr 14JIS C8201-5-1IEC 60947-1IEC 60947-5-1UL 508JIS C8201-1 |
| Produktcertifieringar: | GOSTCCC |
| Vibrationsmotstånd: | 5 gn (f= 2...500 Hz) enligt IEC 60068-2-6 |
| Stötbeständighet: | 50 gn (varaktighet = 11 ms) för halva sinusvågsacceleration enligt IEC 60068-2-2730 gn (varaktighet = 18 ms) för halva sinusvågsacceleration enligt IEC 60068-2-27 |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordning |
| Enhetstyp av förpackning 1: | PCEnhet antal i förpackning 1 |
| EAN-kod: | 3606480470035 |
|---|
