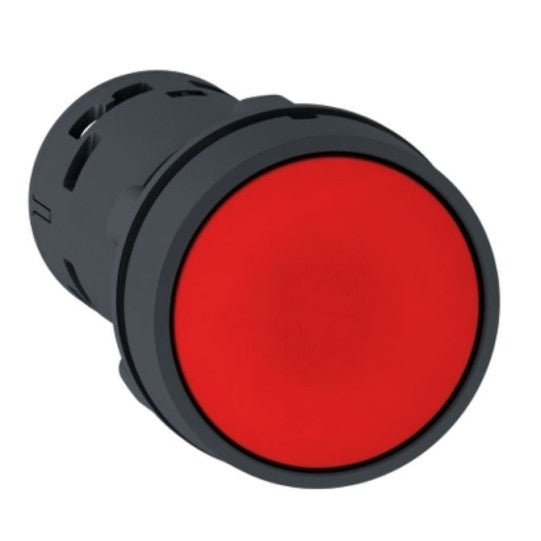

Harmony XB7, Enkel tryckknapp, plast, röd, Ø22, fjäderretur, omärkt, 1 NC - XB7NA42
SKU : XB7NA42
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Harmony XB7, Enkel tryckknapp, plast, röd, Ø22, fjäderretur, omärkt, 1 NC - XB7NA42
BESKRIVNING
| Produktserie: | Harmony XB7 |
|---|---|
| Typ av produkt eller komponent: | Tryckknapp |
| Kort namn på enhet: | XB7 |
| Monteringsdiameter: | 22 mm |
| Försäljning per odelbar kvantitet: | 10 |
| IP-kapslingsklass: | IP20 (baksida) enl. IEC 60529IP65 (framsida) enl. IEC 60529 |
| Form på manöverdonets huvud: | Rund |
| Typ av manöverdon: | Fjädertillbakagång |
| Manöverdonprofil: | Röd, plan, omärkt |
| Kontakttyp och -komposition: | 1 NC |
| Anslutningar - plintar: | Skruvklämplintar, Skruvklämplintar, 1 x 0.34...2 x 2.5 mm² utan kabelände enl. IEC 60947-1 |
| Enhetspresentation: | Monolitisk produkt |
| CAD total bredd: | 29 mm |
|---|---|
| CAD total höjd: | 29 mm |
| CAD total djup: | 51.5 mm |
| Anslutningsbeskrivning ISO nr 1: | (11-12)NC |
| Nettovikt: | 0.021 kg |
| Enhetsmontering: | Fästhål - diameter: 22.5 mm 22.3 +0.4/0 enl. IEC 60947-1 |
| Fästcentrum: | >= 30 x 40 mm (stödpannel) metal - tjocklek: 1...6 mm>= 30 x 40 mm (stödpannel) plast - tjocklek: 2...6 mm |
| Fästläge: | Fästmutter under huvudet: 2...2.4 N.m |
| Kontaktfunktion: | Långsamt brytande |
| Positiv öppning: | Med NC-kontakt enl. IEC 60947-5-1 bilaga K |
| Mekanisk hållbarhet: | 1000000 cykler |
| Åtdragningsmoment: | 0.8...1.2 N.m enl. IEC 60947-1 |
| Skruvhuvudets form: | Kors kompatibel med JIS No 1 skruvmejselKors kompatibel med Philips no 1 skruvmejselKors kompatibel med pozidriv No 1 skruvmejselSpår kompatibel med platt Ø 4 mm skruvmejselSpår kompatibel med platt Ø 5.5 mm skruvmejsel |
| Kortslutningsskydd: | 4 A patronsäkring typ gG enl. IEC 60947-5-1 |
| [Ui] Nominell isolationsspänning: | 250 V (föroreningsgrad 3) enl. IEC 60947-1 |
| [Uimp] Nominell impulsöverspänningshållfasthet: | 4 kV enl. IEC 60947-1 |
| [Ie] Nominell driftström: | 0.1 A vid 250 V, DC-13, R300 enl. IEC 60947-5-10.22 A vid 125 V, DC-13, R300 enl. IEC 60947-5-10.3 A vid 240 V, AC-14, D300 enl. IEC 60947-5-10.6 A vid 120 V, AC-14, D300 enl. IEC 60947-5-1 |
| Elektrisk hållbarhet: | 1000000 cykler, DC-13, 0.3 A vid 24 V, driftfrekvens 1000000 cykler, AC-15, 0.03 A vid 230 V, driftfrekvens 1000000 cykler, AC-15, 0.09 A vid 240 V, driftfrekvens |
| Elektrisk tillförlitlighet: | ? |
| Kompatibilitetskod: | XB7 |
| Kåpa/manöverdon eller linsfärg: | Röd |
| Skyddsbehandling: | TH |
|---|---|
| Omgivande lufttemperatur för lagring: | -40...70 °C |
| Omgivande lufttemperatur för drift: | -25...70 °C |
| Överspänningskategori: | Klass II enl. IEC 61140 |
| NEMA skyddsklass: | NEMA 12 enl. UL 50 ENEMA 3 enl. UL 50 E |
| Standarder: | UL 508CSA C22.2 No 14IEC 60947-1IEC 60947-5-1JIS C8201-5-1JIS C8201-1 |
| Produktcertifikat: | GOSTCCC |
| Vibrationsmotstånd: | 5 gn (f= 2...500 Hz) enl. IEC 60068-2-6 |
| Stötbeständighet: | 50 gn (varaktighet = 11 ms) för halva sinusvågsacceleration enl. IEC 60068-2-2730 gn (varaktighet = 18 ms) för halva sinusvågsacceleration enl. IEC 60068-2-27 |
| Hållbar erbjudandestatus: | Green Premium-produktREACh Regulation |
| Förpackningens enhetstyp 1: | PCENumber of Units in Package 1 |
| EAN-kod: | 3606480470127 |
|---|
