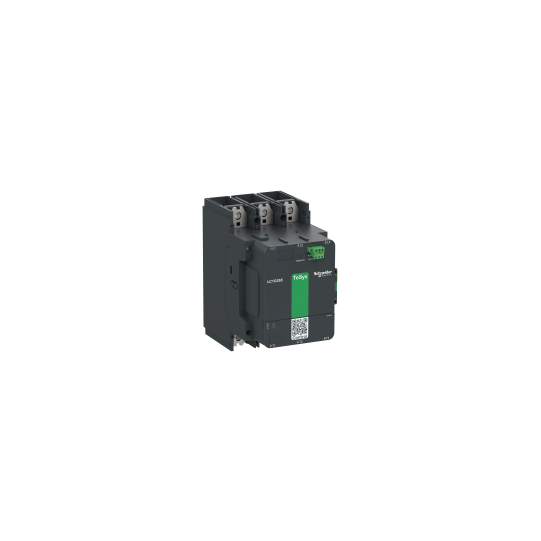

Högprestandakontaktor, TeSys Giga, 3-polig (3NO), AC-3 <=440V 400A, standardutförande, 100…250V bredbandsspole AC/DC - LC1G400KUEN
SKU : LC1G400KUEN
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Högprestandakontaktor, TeSys Giga, 3-polig (3NO), AC-3 <=440V 400A, standardutförande, 100…250V bredbandsspole AC/DC - LC1G400KUEN
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktserie: | TeSys Giga |
| Produkt- eller komponenttyp: | Kontaktor |
| Enhets kortnamn: | LC1G |
| Kontaktortillämpning: | EffektväxlingMotorstyrning |
| Användningskategori: | AC-1AC-3AC-3eAC-4AC-5aAC-5bAC-6aAC-6bAC-8aAC-8bDC-1DC-3DC-5 |
| Beskrivning av poler: | 3P |
| [Ue] nominell driftspänning: | |
| [Ie] nominell driftström: | 550 A (vid 400 A (vid |
| [Uc] styrkretsspänning: | 100...250 V AC 50/60 Hz100...250 V DC |
| Styrkretsspänningsgränser: | I drift: 0,8 Uc Min...1,1 Uc Max (vid Frånkoppling: 0,1 Uc Max...0,45 Uc Min (vid |
| Antal moduler per PLC per PC: | 0 |
| [Uimp] nominell impulsspänningshållfasthet: | 8 kV |
|---|---|
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström vid fri luft: | 550 A (vid 40 °C) |
| Nominell brytförmåga: | 3480 A vid 440 V |
| [Icw] nominell korttidsströmhållfasthet: | 3,6 kA - 10 s2,4 kA - 30 s1,7 kA - 1 min1,2 kA - 3 min1,0 kA - 10 min |
| Tillhörande säkringsklassificering: | 500 A aM vid 315 A aM vid 630 A gG vid |
| Medelimpedans: | 0,0001 Ohm |
| [Ui] nominell isolationsspänning: | 1000 V |
| Effektförlust per pol: | 30 W AC-1 - Ith 550 A16 W AC-3 - Ith 400 A |
| Kompatibilitetskod: | LC1G |
| Polkontaktsammansättning: | 3 NO |
| Hjälpkotaktsammansättning: | 1 NO + 1 NC |
| Motoreffekt kW: | 110 kW vid 230 V AC 50/60 Hz (AC-3e)200 kW vid 400 V AC 50/60 Hz (AC-3e)200 kW vid 415 V AC 50/60 Hz (AC-3e)250 kW vid 440 V AC 50/60 Hz (AC-3e)250 kW vid 500 V AC 50/60 Hz (AC-3e)315 kW vid 690 V AC 50/60 Hz (AC-3e)220 kW vid 1000 V AC 50/60 Hz (AC-3e)110 kW vid 230 V AC 50/60 Hz (AC-3)200 kW vid 400 V AC 50/60 Hz (AC-3)200 kW vid 415 V AC 50/60 Hz (AC-3)250 kW vid 440 V AC 50/60 Hz (AC-3)250 kW vid 500 V AC 50/60 Hz (AC-3)315 kW vid 690 V AC 50/60 Hz (AC-3)220 kW vid 1000 V AC 50/60 Hz (AC-3)110 kW vid 230 V AC 50/60 Hz (AC-4)200 kW vid 400 V AC 50/60 Hz (AC-4)200 kW vid 415 V AC 50/60 Hz (AC-4)220 kW vid 440 V AC 50/60 Hz (AC-4)250 kW vid 500 V AC 50/60 Hz (AC-4)315 kW vid 690 V AC 50/60 Hz (AC-4)220 kW vid 1000 V AC 50/60 Hz (AC-4) |
| Motoreffekt hp: | 125 hp vid 200/208 V 60 Hz150 hp vid 230/240 V 60 Hz300 hp vid 460/480 V 60 Hz400 hp vid 575/600 V 60 Hz |
| Irms märkström för tillslag: | 5090 A vid 440 V |
| Styrkretsspänningsgränser: | I drift: 0,8...1,1 Uc AC/DC (vid 60 °C)Frånkoppling: 0,1...0,45 Uc AC/DC (vid 60 °C) |
| Spolteknik: | Inbyggd dubbelriktad toppströmsbegränsning |
| Elektrisk livslängd: | 300 cykler AC-1 vid Ue 400 V500 cykler AC-3 vid Ue 400 V500 cykler AC-3e vid Ue 400 V150 cykler AC-4 vid Ue 400 V |
| Mekanisk livslängd: | 5 Mcykler8 Mcykler med delmontagebyte |
| Tillslagseffekt i VA: | 750 VA |
| Tillslagseffekt i W: | 660 W |
| Hållström i VA: | 15,5 VA |
| Hållström i W: | 9,3 W |
| Driftstid: | 40...70 ms stängning15...50 ms öppning |
| Maximal driftshastighet: | 300 cyk/h AC-1500 cyk/h AC-3500 cyk/h AC-3e150 cyk/h AC-4 |
| Anslutningar - plintar: | Strömkrets: samlingsskena 2 - samlingsskenans tvärsnitt: 32 x 10 mmStrömkrets: ringkabelskor 1 185 mm²Strömkrets: skruvförbandStyrkrets: push-in 1 0,2...2,5 mm² - kabelstyvhet: solid tvinnad utan kabeländeStyrkrets: push-in 1 0,25...2,5 mm² - kabelstyvhet: flexibel med kabeländeStyrkrets: push-in 2 0,5...1,0 mm² med kabeländeStyrkrets: push-in 0,75...2,5 mm² - kabelstyvhet: solid tvinnad utan kabeländeStyrkrets: push-in 0,75...2,5 mm² - kabelstyvhet: flexibel med kabelände |
| Anslutningsavstånd: | 45 mm |
| Monteringsstöd: | Platta |
| Standarder: | EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1CSA C22.2 No 60947-4-1JIS C8201-4-1JIS C8201-5-1 |
| Produktcertifieringar: | CB SchemeCCCcULusEACCEUKCAEU-RO-MR av DNV-GL |
| Åtdragningsmoment: | 35 N.m |
| Höjd: | 225 mm |
| Bredd: | 140 mm |
| Djup: | 226 mm |
| Nettovikt: | 7,5 kg |
| Kapslingsklass IP: | IP2X framsida med skyddskåpor enligt IEC 60529IP2X framsida med skyddskåpor enligt VDE 0106 |
|---|---|
| Omgivningstemperatur vid drift: | -25...60 °C |
| Omgivningstemperatur för lagring: | -60...80 °C |
| Mekanisk robusthet: | Vibrationer 5...300 Hz 2 gn kontaktor öppenVibrationer 5...300 Hz 4 gn kontaktor stängdStötar 10 gn 11 ms kontaktor öppenStötar 15 gn 11 ms kontaktor stängd |
| Färg: | Mörkgrå |
| Skyddsbehandling: | TH |
| Tillåten omgivande lufttemperatur runt enheten: | -40...70 °C vid Uc |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordning |
| Enhetstyp för förpackning 1: | PCENumber of Units in Package 1 |
| EAN-kod: | 3606481921987 |
|---|
