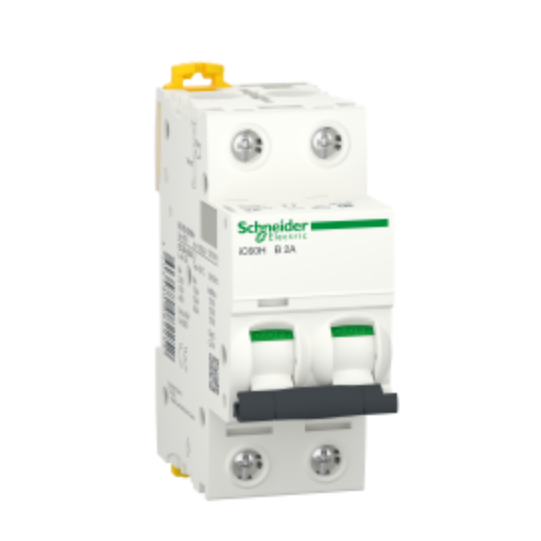

iC60H 2P 2A B - A9F83202
SKU : A9F83202_
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
iC60H 2P 2A B - A9F83202
BESKRIVNING
| Applikation: | Distribution |
|---|---|
| Serie: | Acti 9 |
| Produktsortiment: | IC60 |
| Produktnamn: | Acti 9 iC60 |
| Produkt eller komponenttyp: | Dvärgbrytare |
| Enhetsnamn: | IC60H |
| Polbeskrivning: | 2P |
| Antal skyddade poler: | 2 |
| [In] Märkström: | 2 A |
| Nättyp: | AC |
| Utlösartyp: | Termisk-magnetisk |
| Utlösningskurva: | B |
| Brytförmåga: | 10000 A Icn vid 400 V AC 50/60 Hz enligt EN/IEC 60898-115 kA Icu vid <= 125 V DC enligt EN/IEC 60947-270 kA Icu vid 12...60 V AC 50/60 Hz enligt EN/IEC 60947-270 kA Icu vid 220...240 V AC 50/60 Hz enligt EN/IEC 60947-270 kA Icu vid 100...133 V AC 50/60 Hz enligt EN/IEC 60947-270 kA Icu vid 380...415 V AC 50/60 Hz enligt EN/IEC 60947-270 kA Icu vid 440 V AC 50/60 Hz enligt EN/IEC 60947-2 |
| Användningskategori: | |
| Frånskiljningsfunktion: | Ja enligt EN 60898-1Ja enligt EN 60947-2IEC 60898-1 JaJa enligt IEC 60947-2 |
| Standarder: | EN 60947-2EN 60898-1IEC 60898-1IEC 60947-2 |
| Nätverksfrekvens: | 50/60 Hz |
|---|---|
| Magnetisk utlösning: | 4 x In +/- 20 % |
| [Ics] Nominell kortslutningsbrytförmåga vid drift: | 70 kA 100 % enligt EN 60947-2 - 220...240 V AC 50/60 Hz70 kA 100 % enligt IEC 60947-2 - 220...240 V AC 50/60 Hz70 kA 100 % enligt EN 60947-2 - 380...415 V AC 50/60 Hz70 kA 100 % enligt IEC 60947-2 - 380...415 V AC 50/60 Hz70 kA 100 % enligt EN 60947-2 - 440 V AC 50/60 Hz70 kA 100 % enligt IEC 60947-2 - 440 V AC 50/60 Hz7500 A 75 % enligt EN 60898-1 - 400 V AC 50/60 Hz7500 A 75 % enligt IEC 60898-1 - 400 V AC 50/60 Hz70 kA 100 % enligt IEC 60947-2 - 12...133 V AC 50/60 Hz70 kA 100 % enligt EN 60947-2 - 12...133 V AC 50/60 Hz15 kA 100 % enligt IEC 60947-2 - 72...125 V DC15 kA 100 % enligt EN 60947-2 - 72...125 V DC |
| Begränsningsklass: | |
| [Ui] Nominell isolationsspänning: | 500 V AC 50/60 Hz enligt EN 60947-2500 V AC 50/60 Hz enligt IEC 60947-2 |
| [Uimp] Nominell impulsspänning: | 6 kV enligt EN 60947-26 kV enligt IEC 60947-2 |
| Fullständig brytning: | Ja |
| Kontrolltyp: | Växla |
| Spänningsindikering: | Utlösningssignal |
| Installationsläge: | Fast |
| Monteringsstöd: | DIN-skena |
| Kompatibilitet med samlingsskena/kammar: | Topp eller botten: ja |
| 9 mm steg: | 4 |
| Höjd: | 85 mm |
| Bredd: | 36 mm |
| Djup: | 78,5 mm |
| Produktvikt: | 0,25 kg |
| Mekanisk livslängd: | 20000 cykler |
| Elektrisk livslängd: | 10000 cykler |
| Anslutningstyp: | Enkel terminal (över eller under) 1?25 mm² styvEnkel terminal (över eller under) 1?16 mm² flexibel |
| Avskalningslängd: | 14 mm för anslutning över eller under |
| Åtdragningsmoment: | Övre eller undre 2 N.m |
| Jordfelsskydd: | Separat block |
| Kompatibilitetskod: | IC60 |
| IP-skyddsgrad: | IP20 enligt IEC 60529IP20 enligt EN 60529 |
|---|---|
| Föroreningsgrad: | |
| Överspänningskategori: | IV |
| Tropikalisering: | 2 enligt IEC 60068-1 |
| Relativ fuktighet: | 95 % vid 55 °C |
| Driftshöjd: | 0?2000 m |
| Omgivningstemperatur för drift: | -35?70 °C |
| Omgivningstemperatur för lagring: | -40?85 °C |
| EAN-kod: | 3606480082252 |
|---|
