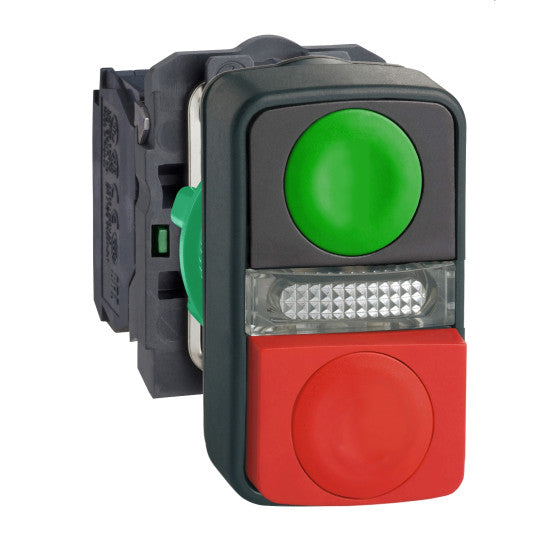

Belyst tryckknapp med dubbel funktion, plast, Ø22, 1 grön infälld I + 1 kontrollampa + 1 röd utskjutande O, 1 NO + 1 NC - XB5AW73731B5
SKU : XB5AW73731B5
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Belyst tryckknapp med dubbel funktion, plast, Ø22, 1 grön infälld I + 1 kontrollampa + 1 röd utskjutande O, 1 NO + 1 NC - XB5AW73731B5
BESKRIVNING
| Produktserie: | Harmony XB5 |
|---|---|
| Produkt eller komponenttyp: | Belyst dubbelmanövrerad tryckknapp |
| Kort namn på enhet: | XB5 |
| Material, ram: | Mörkgrå plast |
| Fixeringskrage material: | Plast |
| Huvudtyp: | Standard |
| Monteringsdiameter: | 22 mm |
| Form på signalenhetens huvud: | Rektangulär |
| Typ av manöverdon: | Fjäderretur |
| Manöverdonsprofil: | 1 slät - 1 utskjutande tryckknappar - 1 central indikatorlampa |
| Manöverdonens beskrivning: | Grön ''I'' - röd ''O'' |
| Kontakttyp och sammansättning: | 1 NO + 1 NC |
| Kontaktfunktion: | Långsam brytning |
| Anslutningar - plintar: | Skruvanslutning, Skruvanslutning, >= 1 x 0.22 mm² utan kabelände överensstämmer med EN/IEC 60947-1Fjäderklämmor, Fjäderklämmor, >= 1 x 0.22 mm² utan kabelände överensstämmer med EN/IEC 60947-1 |
| Ljuskälla: | Skyddad LED |
| Glödlampa: | Integrerad LED |
| [Us] märkt matningsspänning: | 24 V AC/DC vid 50/60 Hz |
| Höjd: | 50 mm |
|---|---|
| Bredd: | 30 mm |
| Djup: | 59 mm |
| Beskrivning av plintar ISO nr 1: | (11-12)NC(13-14)NO |
| Produktvikt: | 0.066 kg |
| Beständighet mot högtryckstvätt: | 7000000 Pa vid 55 °C, avstånd |
| Färg på märkning: | Svart märkning när kåporna är vitaVit märkning när kåporna är gröna, röda eller svarta |
| Manöverdonsprofil: | Grön plan, I (vit)Röd utskjutande, O (vit) |
| Kontaktanvändning: | Standardkontakter |
| Positiv öppning: | Med överensstämmer med EN/IEC 60947-5-1 bilaga K |
| Manöverväg: | 1.5 mm (NC-växlande elektrisk tillstånd)2.6 mm (NO-växlande elektrisk tillstånd)4.3 mm (total väg) |
| Manöverkraft: | 3.5 N NC-växlande elektriskt tillstånd3.8 N NO-växlande elektriskt tillstånd |
| Mekanisk hållbarhet: | 1000000 cykler |
| Åtdragningsmoment: | 0.8...1.2 N.m överensstämmer med EN 60947-1 |
| Skruvhuvudform: | Korskompatibel med JIS No 1 skruvmejselKorskompatibel med Philips nr 1 skruvmejselKorskompatibel med pozidriv No 1 skruvmejselSpårkompatibel med platt Ø 4 mm skruvmejselSpårkompatibel med platt Ø 5.5 mm skruvmejsel |
| Kontaktmaterial: | Silverlegering (Ag/Ni) |
| Kortslutningsskydd: | 10 A patron säkring typ gG överensstämmer med EN/IEC 60947-5-1 |
| [Ith] konventionell termisk ström i fri luft: | 10 A överensstämmer med EN/IEC 60947-5-1 |
| [Ui] märkisoleringsspänning: | 600 V (föroreningsgrad 3) överensstämmer med EN 60947-1 |
| [Uimp] märkimplusspänning: | 6 kV överensstämmer med EN 60947-1 |
| [Ie] märkdriftsström: | 3 A vid 240 V, AC-15, A600 överensstämmer med EN/IEC 60947-5-16 A vid 120 V, AC-15, A600 överensstämmer med EN/IEC 60947-5-10.1 A vid 600 V, DC-13, Q600 överensstämmer med EN/IEC 60947-5-10.27 A vid 250 V, DC-13, Q600 överensstämmer med EN/IEC 60947-5-10.55 A vid 125 V, DC-13, Q600 överensstämmer med EN/IEC 60947-5-11.2 A vid 600 V, AC-15, A600 överensstämmer med EN/IEC 60947-5-1 |
| Elektrisk hållbarhet: | 1000000 cykler, AC-15, 2 A vid 230 V, driftsfrekvens 1000000 cykler, AC-15, 3 A vid 120 V, driftsfrekvens 1000000 cykler, AC-15, 4 A vid 24 V, driftsfrekvens 1000000 cykler, DC-13, 0.2 A vid 110 V, driftsfrekvens 1000000 cykler, DC-13, 0.5 A vid 24 V, driftsfrekvens |
| Elektrisk tillförlitlighet: | ? ? |
| Signaltyp: | Konstant |
| Ljuskällans färg: | Gul |
| Matningsspänningsgränser: | 19.2...30 V DC21.6...26.4 V AC |
| Strömförbrukning: | 18 mA |
| Livslängd: | 100000 år vid märkspänning och 25 °C |
| Överspänningsmotstånd: | 1 kV överensstämmer med IEC 61000-4-5 |
| Enhetspresentation: | Komplett produkt |
| Anpassningsbar: | Nej |
| Anpassningsbar: | 0 |
| Kompatibilitetskod: | XB5 |
| [Us] märkt matningsspänning: | 24 V |
| Kåpa/manöverdon eller linsfärg: | GrönRöd |
| Skyddsbehandling: | TH |
|---|---|
| Omgivande lufttemperatur vid lagring: | -40...70 °C |
| Omgivande lufttemperatur för drift: | -40...70 °C |
| Överspänningskategori: | Klass II överensstämmer med IEC 61140 |
| Kapslingsklass IP: | IP66 överensstämmer med IEC 60529IP69 överensstämmer med IEC 60529IP69K |
| NEMA skyddsgrad: | NEMA 13NEMA 4X |
| Kapslingsklass IK: | IK05 överensstämmer med IEC 50102 |
| Standarder: | EN/IEC 60947-5-1UL 508EN/IEC 60947-1JIS C8201-5-1CSA C22.2 No 14EN/IEC 60947-5-4JIS C8201-1 |
| Produktcertifieringar: | LROS (Lloyds register of shipping)GLDNVUL listedBVCSA |
| Vibrationsmotstånd: | 5 gn (f= 2...500 Hz) överensstämmer med IEC 60068-2-6 |
| Slagtålighet: | 30 gn (varaktighet = 18 ms) för halva sinusvågsacceleration överensstämmer med IEC 60068-2-2750 gn (varaktighet = 11 ms) för halva sinusvågsacceleration överensstämmer med IEC 60068-2-27 |
| Beständighet mot snabba transienter: | 2 kV överensstämmer med IEC 61000-4-4 |
| Beständighet mot elektromagnetiska fält: | 10 V/m överensstämmer med IEC 61000-4-3 |
| Beständighet mot elektrostatisk urladdning: | 6 kV vid kontakt (på metalldelar) överensstämmer med IEC 61000-4-28 kV i fri luft (i isolerande delar) överensstämmer med IEC 61000-4-2 |
| Elektromagnetisk emission: | Klass B överensstämmer med IEC 55011 |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389119043540 |
|---|
