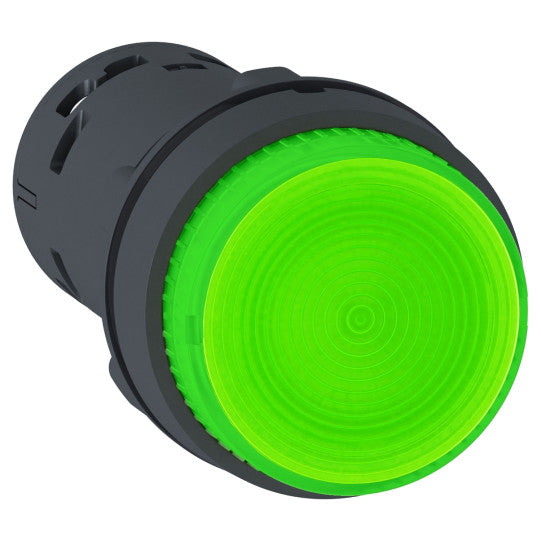

Belyst tryckknapp, Harmony XB7, belyst tryckknapp med LED, låsfunktion, 1 NO, grön, 24 V - XB7NJ03B1
SKU : XB7NJ03B1
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Belyst tryckknapp, Harmony XB7, belyst tryckknapp med LED, låsfunktion, 1 NO, grön, 24 V - XB7NJ03B1
BESKRIVNING
| Produktserie: | Harmony XB7 |
|---|---|
| Typ av produkt eller komponent: | Belyst tryckknapp |
| Kort namn på enhet: | XB7 |
| Monteringsdiameter: | 22 mm |
| Försäljning per odelbar kvantitet: | 10 |
| Kapslingsklass IP: | IP20 (bakre yta) enligt IEC 60529IP65 (frontsida) enligt IEC 60529 |
| Form på manöverdonshuvud: | Rund |
| Manövertyp: | Tryck och tryck-för-att-släppa |
| Manöverdonsprofil: | Grön utskjutande, omärkt |
| Ytterligare information om manöverdon: | Med slät lins |
| Kontaktkonfiguration: | 1 NO |
| Anslutningar - plintar: | Skruvanslutning, Skruvanslutning, 1 x 0.34...2 x 2.5 mm² utan kabelände enligt EN/IEC 60947-1 |
| Ljuskälla: | LED |
| Glödlampa: | Integrerad LED |
| [Us] märkt matningsspänning: | 24 V AC/DC |
| Enhetspresentation: | Monolitisk produkt |
| CAD total bredd: | 29 mm |
|---|---|
| CAD total höjd: | 29 mm |
| CAD totalt djup: | 57.5 mm |
| Terminalbeskrivning ISO n°1: | (13-14)NO |
| Produktvikt: | 0.023 kg |
| Enhetsmontering: | Fästhål - diameter: 22.5 mm 22.3 +0.4/0 enligt EN/IEC 60947-1 |
| Fästcentrum: | >= 30 x 40 mm (stödpanna) metall - tjocklek: 1...6 mm>= 30 x 40 mm (stödpanna) plast - tjocklek: 2...6 mm |
| Fästmetod: | Fästmutter under huvud: 2...2.4 N.m |
| Kontakthantering: | Långsam brytning |
| Positiv öppning: | Med (endast NO) |
| Mekanisk livslängd: | 300000 cykler |
| Åtdragningsmoment: | 0.8...1.2 N.m enligt EN 60947-1 |
| Skruvhuvudets form: | Kors kompatibel med JIS No 1 skruvmejselKors kompatibel med Philips no 1 skruvmejselKors kompatibel med Pozidriv No 1 skruvmejselSpår kompatibel med platt Ø 4 mm skruvmejselSpår kompatibel med platt Ø 5.5 mm skruvmejsel |
| Kortslutningsskydd: | 4 A patronsäkring typ gG enligt EN/IEC 60947-5-1 |
| [Ui] nominell isolationsspänning: | 250 V (föroreningsgrad 3) enligt EN/IEC 60947-1 |
| [Uimp] nominell impulsöverspänningshållfasthet: | 4 kV enligt EN/IEC 60947-1 |
| [Ie] nominell driftström: | 0.1 A vid 250 V, DC-13, R300 enligt EN/IEC 60947-5-10.22 A vid 125 V, DC-13, R300 enligt EN/IEC 60947-5-10.3 A vid 240 V, AC-14, D300 enligt EN/IEC 60947-5-10.6 A vid 120 V, AC-14, D300 enligt EN/IEC 60947-5-1 |
| Elektrisk livslängd: | 1000000 cykler, DC-13, 0.3 A vid 24 V, drifthastighet 1000000 cykler, AC-15, 0.03 A vid 230 V, drifthastighet 1000000 cykler, AC-15, 0.09 A vid 240 V, drifthastighet |
| Elektrisk tillförlitlighet: | ? |
| Signaltyp: | Konstant |
| Gränser för matningsspänning: | 19.2...30 V DC21.6...26.4 V AC |
| Strömförbrukning: | 18...27 mA |
| Livslängd: | 70000 h vid nominell spänning och 25 °C |
| Kompatibilitetskod: | XB7 |
| [Us] nominell matningsspänning: | 24 V |
| Kåpa/manöverdon eller linsfärg: | Grön |
| Skyddsbehandling: | TH |
|---|---|
| Omgivande lufttemperatur för lagring: | -40...70 °C |
| Omgivande lufttemperatur för drift: | -25...70 °C |
| Klass för skydd mot elektrisk stöt: | Klass II enligt IEC 61140 |
| NEMA skyddsgrad: | NEMA 12 enligt UL 50 E |
| Standarder: | EN/IEC 60947-5-1EN/IEC 60947-1CSA C22.2 No 14UL 508JIS C8201-5-1JIS C8201-1 |
| Produktcertifieringar: | CCCGOST |
| Vibrationsbeständighet: | 5 gn (f= 2...500 Hz) enligt IEC 60068-2-6 |
| Stöttålighet: | 50 gn (varaktighet = 11 ms) för halvsinsvågaccelerering enligt IEC 60068-2-2730 gn (varaktighet = 18 ms) för halvsinsvågaccelerering |
| Elektromagnetisk emission: | Klass B enligt EN 55011 |
| Hållbarhetsstatus: | Green Premium-produktREACh förordning |
| EAN-kod: | 3606480470356 |
|---|
