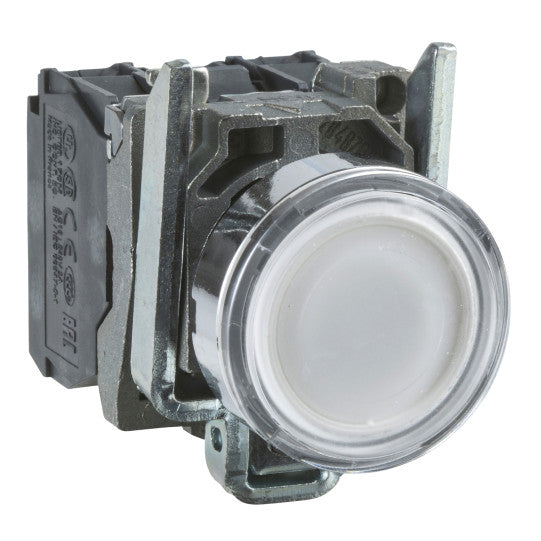

Belyst tryckknapp, metall, infälld, vit, Ø22, fjäderretur, 24 V AC/DC, 1 NO + 1 NC - XB4BW31B5
SKU : XB4BW31B5
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Belyst tryckknapp, metall, infälld, vit, Ø22, fjäderretur, 24 V AC/DC, 1 NO + 1 NC - XB4BW31B5
BESKRIVNING
| Produktserie: | Harmony XB4 |
|---|---|
| Typ av produkt eller komponent: | Belyst tryckknapp |
| Kort namn på enhet: | XB4 |
| Infattningsmaterial: | Förkromad metall |
| Material för fästkrage: | Zamak |
| Monteringsdiameter: | 22 mm |
| Försäljning per odelbar kvantitet: | 1 |
| Typ av huvud: | Standard |
| Form av signalkolvhuvud: | Rund |
| Typ av operatör: | Fjäderretur |
| Förarprofil: | Vit plan |
| Ytterligare information om operatör: | Med slät lins |
| Typ och sammansättning av kontakter: | 1 NO + 1 NC |
| Kontaktmanövrering: | Långsamt brytande |
| Anslutningar - plintar: | Skruvanslutning, Skruvanslutning, 1 x 0.22...2 x 2.5 mm² utan kabelände överensstämmer med EN/IEC 60947-1 |
| Ljuskälla: | Skyddad LED |
| Glödlampsbas: | Integrerad LED |
| [Us] märkt matningsspänning: | 24 V AC/DC vid 50/60 Hz |
| Höjd: | 47 mm |
|---|---|
| Bredd: | 30 mm |
| Djup: | 57 mm |
| Beskrivning av terminaler ISO nr 1: | (13-14)NO(21-22)NC |
| Produktvikt: | 0.097 kg |
| Tål högtryckstvätt: | 7000000 Pa vid 55 °C, avstånd |
| Kontakttyp: | Standardkontakter |
| Positiv öppning: | Med överensstämmande med EN/IEC 60947-5-1 bilaga K |
| Manöverbana: | 1.5 mm (NC byter elektrisk status)2.6 mm (NO byter elektrisk status)4.3 mm (total manöverbana) |
| Manöverkraft: | 3.5 N NC byter elektrisk status3.8 N |
| Mekanisk hållbarhet: | 10000000 cykler |
| Åtdragningsmoment: | 0.8...1.2 N.m överensstämmer med EN 60947-1 |
| Skruvhuvudets form: | Krysspår kompatibel med Philips nr 1 skruvmejselKrysspår kompatibel med Pozidriv nr 1 skruvmejselSpårad kompatibel med flat Ø 4 mm skruvmejselSpårad kompatibel med flat Ø 5.5 mm skruvmejsel |
| Kontaktmaterial: | Silverlegering (Ag/Ni) |
| Kortslutningsskydd: | 10 A patronsäkring typ gG överensstämmer med EN/IEC 60947-5-1 |
| [Ith] konventionell termisk ström i fri luft: | 10 A överensstämmer med EN/IEC 60947-5-1 |
| [Ui] nominell isolationsspänning: | 600 V (föroreningsgrad 3) överensstämmer med EN/IEC 60947-1 |
| [Uimp] nominell impulsspänning: | 6 kV överensstämmer med EN/IEC 60947-1 |
| [Ie] nominell driftström: | 3 A vid 240 V, AC-15, A600 överensstämmer med EN/IEC 60947-5-16 A vid 120 V, AC-15, A600 överensstämmer med EN/IEC 60947-5-10.1 A vid 600 V, DC-13, Q600 överensstämmer med EN/IEC 60947-5-10.27 A vid 250 V, DC-13, Q600 överensstämmer med EN/IEC 60947-5-10.55 A vid 125 V, DC-13, Q600 överensstämmer med EN/IEC 60947-5-11.2 A vid 600 V, AC-15, A600 överensstämmer med EN/IEC 60947-5-1 |
| Elektrisk hållbarhet: | 1000000 cykler, AC-15, 2 A vid 230 V, driftfrekvens 1000000 cykler, AC-15, 3 A vid 120 V, driftfrekvens 1000000 cykler, AC-15, 4 A vid 24 V, driftfrekvens 1000000 cykler, DC-13, 0.2 A vid 110 V, driftfrekvens 1000000 cykler, DC-13, 0.5 A vid 24 V, driftfrekvens |
| Elektrisk tillförlitlighet: | ? ? |
| Signaleringstyp: | Stabil |
| [Us] nominell matningsspänning: | 24 V |
| Strömförbrukning: | 18 mA |
| Livslängd: | 100000 h vid nominell spänning och 25 °C |
| Överspänningsmotstånd: | 1 kV överensstämmer med IEC 61000-4-5 |
| Matningsspänningsgränser: | 19.2...30 V DC21.6...26.4 V AC |
| Enhetspresentation: | Komplett produkt |
| Anpassningsbar: | Ja |
| Anpassningsbar: | 1 |
| GCR BRIDGE: | XB4BWCUST03 |
| Kompatibilitetskod: | XB4 |
| Färg på huv/manöverdon eller lins: | Vit |
| Skyddsbehandling: | TH |
|---|---|
| Omgivande lufttemperatur för lagring: | -40...70 °C |
| Omgivande lufttemperatur för drift: | -40...70 °C |
| Elchockskyddsklass: | Klass I överensstämmer med IEC 60536 |
| IP-kapslingsklass: | IP66 överensstämmer med IEC 60529IP67IP69IP69K |
| NEMA-kapslingsklass: | NEMA 13NEMA 4X |
| IK-kapslingsklass: | IK06 överensstämmer med IEC 50102 |
| Standarder: | EN/IEC 60947-5-5CSA C22.2 No 14EN/IEC 60947-5-4EN/IEC 60947-5-1JIS C8201-5-1UL 508EN/IEC 60947-1JIS C8201-1 |
| Produktcertifieringar: | DNVCSAUL listedLROS (Lloyds register of shipping)GLBV |
| Vibrationsmotstånd: | 5 gn (f= 2...500 Hz) överensstämmer med IEC 60068-2-6 |
| Stötmotstånd: | 30 gn (varaktighet = 18 ms) för halva sinusvågens acceleration överensstämmer med IEC 60068-2-2750 gn (varaktighet = 11 ms) för halva sinusvågens acceleration överensstämmer med IEC 60068-2-27 |
| Motstånd mot snabba transienter: | 2 kV överensstämmer med IEC 61000-4-4 |
| Motstånd mot elektromagnetiska fält: | 10 V/m överensstämmer med IEC 61000-4-3 |
| Motstånd mot elektrostatisk urladdning: | 6 kV vid kontakt (på metalldelar) överensstämmer med IEC 61000-4-28 kV i fri luft (i isolerande delar) överensstämmer med IEC 61000-4-2 |
| Elektromagnetisk emission: | Klass B överensstämmer med IEC 55011 |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110892031 |
|---|
