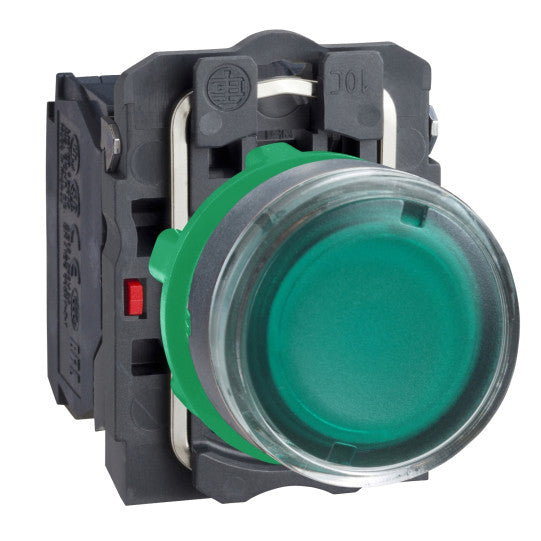

Belyst tryckknapp, plast, plan, grön, Ø22, fjäderretur, 24 V AC/DC, 1 slutande + 1 brytande – XB5AW33B5
SKU : XB5AW33B5
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Belyst tryckknapp, plast, plan, grön, Ø22, fjäderretur, 24 V AC/DC, 1 slutande + 1 brytande – XB5AW33B5
BESKRIVNING
| Produktsortiment: | Harmony XB5 |
|---|---|
| Produkt eller komponenttyp: | Belyst tryckknapp |
| Kort namn på enhet: | XB5 |
| Infattningsmaterial: | Mörkgrå plast |
| Fästkragematerial: | Plast |
| Huvudtyp: | Standard |
| Monteringsdiameter: | 22 mm |
| Försäljning per odelbar kvantitet: | 1 |
| Form på signalenhetens huvud: | Rund |
| Typ av manöverdon: | fjäderretur |
| Manöverdonsprofil: | Grön, omarkerad |
| Ytterligare information om manöverdon: | Med slät lins |
| Kontaktkonfiguration: | 1 NO + 1 NC |
| Kontaktfunktion: | Långsam brytning |
| Anslutningar - plintar: | Skruvanslutningsplintar, Skruvanslutningsplintar, 1 x 0.22...2 x 2.5 mm² utan kabelände enligt EN/IEC 60947-1 |
| Ljuskälla: | Skyddad LED |
| Glödlampsbas: | Integrerad LED |
| [Us] märkkapitalspänning: | 24 V AC/DC 50/60 Hz |
| [Us] märkkapitalspänning: | 24 V |
| Kåpa/manöverdon eller linsfärg: | Grön |
| Höjd: | 42 mm |
|---|---|
| Bredd: | 30 mm |
| Djup: | 57 mm |
| Plintbeskrivning ISO nr 1: | (21-22)NC(13-14)NO |
| Produktvikt: | 0.056 kg |
| Motståndskraft mot högtryckstvätt: | 7000000 Pa vid 55 °C, avstånd |
| Kontaktanvändning: | Standardkontakter |
| Positiv öppning: | Med enligt EN/IEC 60947-5-1 bilaga K |
| Manövrering: | 1.5 mm (NC ändrar elektriskt tillstånd)2.6 mm (NO ändrar elektriskt tillstånd)4.3 mm (total rörelse) |
| Manövreringkraft: | 3.5 N NC ändrar elektriskt tillstånd3.8 N |
| Mekanisk livslängd: | 10000000 cykler |
| Åtdragningsmoment: | 0.8...1.2 N.m enligt EN 60947-1 |
| Skruvhuvudets form: | Kors kompatibel med Philips nr 1 skruvmejselKors kompatibel med pozidriv nr 1 skruvmejselSlitsad kompatibel med platt Ø 4 mm skruvmejselSlitsad kompatibel med platt Ø 5.5 mm skruvmejsel |
| Kontaktmaterial: | Silverlegering (Ag/Ni) |
| Kortslutningsskydd: | 10 A patronsäkring typ gG enligt EN/IEC 60947-5-1 |
| [Ith] konventionell termisk ström i fri luft: | 10 A enligt EN/IEC 60947-5-1 |
| [Ui] nominell isolationsspänning: | 600 V (föroreningsgrad 3) enligt EN/IEC 60947-1 |
| [Uimp] nominell impulsöverspänningshållfasthet: | 6 kV enligt EN/IEC 60947-1 |
| [Ie] nominell driftström: | 3 A vid 240 V, AC-15, A600 enligt EN/IEC 60947-5-16 A vid 120 V, AC-15, A600 enligt EN/IEC 60947-5-10.1 A vid 600 V, DC-13, Q600 enligt EN/IEC 60947-5-10.27 A vid 250 V, DC-13, Q600 enligt EN/IEC 60947-5-10.55 A vid 125 V, DC-13, Q600 enligt EN/IEC 60947-5-11.2 A vid 600 V, AC-15, A600 enligt EN/IEC 60947-5-1 |
| Elektrisk livslängd: | 1000000 cykler, AC-15, 2 A vid 230 V, driftfrekvens 1000000 cykler, AC-15, 3 A vid 120 V, driftfrekvens 1000000 cykler, AC-15, 4 A vid 24 V, driftfrekvens 1000000 cykler, DC-13, 0.2 A vid 110 V, driftfrekvens 1000000 cykler, DC-13, 0.5 A vid 24 V, driftfrekvens |
| Elektrisk tillförlitlighet: | ? ? |
| Signaleringstyp: | Konstant |
| Gränser för matningsspänning: | 19.2...30 V DC21.6...26.4 V AC |
| Strömförbrukning: | 18 mA |
| Livslängd: | 100000 h vid märkspänning och 25 °C |
| Överspänningshållfasthet: | 1 kV enligt IEC 61000-4-5 |
| Enhets presentation: | Komplett produkt |
| Anpassningsbar: | Ja |
| Anpassningsbar: | 1 |
| GCR-BRYGGA: | XB5AWCUST05 |
| Kompatibilitetskod: | XB5 |
| Skyddsbehandling: | TH |
|---|---|
| Omgivningstemperatur för lagring: | -40...70 °C |
| Omgivningstemperatur för drift: | -40...70 °C |
| Överspänningskategori: | Klass II enligt IEC 60536 |
| Kapslingsklass IP: | IP66 enligt IEC 60529IP69IP69KIP67 |
| NEMA skyddsklass: | NEMA 13NEMA 4X |
| IK skyddsklass: | IK05 enligt IEC 50102 |
| Produktcertifieringar: | UL-listadGLCSALROS (Lloyds register of shipping)DNVBV |
| Vibrationsbeständighet: | 5 gn (f= 2...500 Hz) enligt IEC 60068-2-6 |
| Stöttålighet: | 30 gn (varaktighet = 18 ms) för halvsinevågacceleration enligt IEC 60068-2-2750 gn (varaktighet = 11 ms) för halvsinevågacceleration enligt IEC 60068-2-27 |
| Motståndskraft mot snabba transienter: | 2 kV enligt IEC 61000-4-4 |
| Motståndskraft mot elektromagnetiska fält: | 10 V/m enligt IEC 61000-4-3 |
| Motståndskraft mot elektrostatisk urladdning: | 6 kV vid kontakt (på metalldelar) enligt IEC 61000-4-28 kV i fri luft (i isolerande delar) enligt IEC 61000-4-2 |
| Elektromagnetisk emission: | Klass B enligt IEC 55011 |
| Hållbart erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110904062 |
|---|
