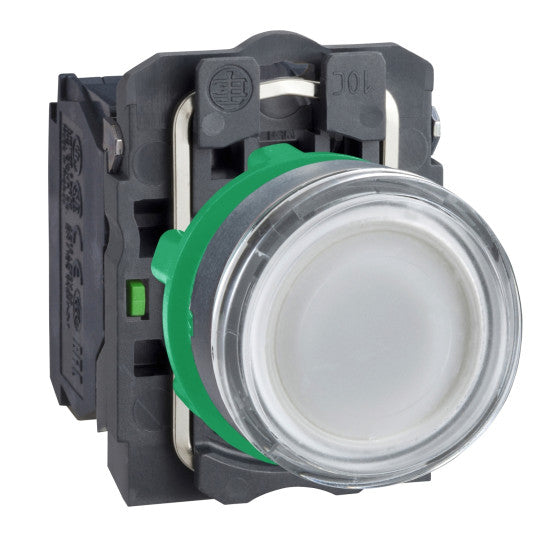

Belyst tryckknapp, plast, plan, vit, Ø22, fjäderåtergång, 230...240 V AC, 1 slutande + 1 brytande - XB5AW31M5
SKU : XB5AW31M5
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Belyst tryckknapp, plast, plan, vit, Ø22, fjäderåtergång, 230...240 V AC, 1 slutande + 1 brytande - XB5AW31M5
BESKRIVNING
| Produktsortiment: | Harmony XB5 |
|---|---|
| Produkt eller komponenttyp: | Belyst tryckknapp |
| Enhetens kortnamn: | XB5 |
| Material i ram: | Mörkgrå plast |
| Material i fästkrage: | Plast |
| Huvudtyp: | Standard |
| Monteringsdiameter: | 22 mm |
| Försäljning per odelbar kvantitet: | 1 |
| Form på manöverdonets huvud: | Rund |
| Typ av manöverdon: | fjäderretur |
| Manöverdonets profil: | Vit, plan, omärkt |
| Ytterligare information om manöverdon: | Med slät lins |
| Kontakttyp och sammansättning: | 1 slutande + 1 brytande |
| Kontaktfunktion: | Långsam brytning |
| Anslutningar - plintar: | Skruvklämmor, Skruvklämmor, 1 x 0,22...2 x 2,5 mm² utan kabelände enligt EN/IEC 60947-1 |
| Ljuskälla: | Skyddad LED |
| Lampfot: | Integrerad LED |
| [Us] märkt matningsspänning: | 220...240 V AC 50/60 Hz |
| [Us] märkt matningsspänning: | 220...240 V |
| Kåpa/manöverdon eller linsfärg: | Vit |
| Höjd: | 42 mm |
|---|---|
| Bredd: | 30 mm |
| Djup: | 57 mm |
| Plintbeskrivning ISO nr 1: | (21-22)NC(13-14)NO |
| Produktvikt: | 0,056 kg |
| Motstånd mot högtryckstvätt: | 7000000 Pa vid 55 °C, avstånd |
| Kontaktanvändning: | Standardkontakter |
| Positiv öppning: | Med enligt EN/IEC 60947-5-1 bilaga K |
| Slagväg: | 1,5 mm (brytande kontakt ändrar elektriskt tillstånd)2,6 mm (slutande kontakt ändrar elektriskt tillstånd)4,3 mm (totalt slag) |
| Manöverkraft: | 3,5 N för brytande kontakt ändrar elektriskt tillstånd3,8 N |
| Mekanisk hållbarhet: | 10000000 cykler |
| Åtdragningsmoment: | 0,8...1,2 N.m enligt EN 60947-1 |
| Skruvhuvudets form: | Kors kompatibel med Philips nr 1 skruvmejselKors kompatibel med pozidriv nr 1 skruvmejselSpårkompatibel med spårskruvmejsel Ø 4 mmSpårkompatibel med spårskruvmejsel Ø 5,5 mm |
| Kontaktmaterial: | Silverlegering (Ag/Ni) |
| Kortslutningsskydd: | 10 A patronsäkring typ gG enligt EN/IEC 60947-5-1 |
| [Ith] konventionell termisk ström i fri luft: | 10 A enligt EN/IEC 60947-5-1 |
| [Ui] märkisoleringsspänning: | 600 V (föroreningsgrad 3) enligt EN/IEC 60947-1 |
| [Uimp] märkisolationsstötspänning: | 6 kV enligt EN/IEC 60947-1 |
| [Ie] märkdriftström: | 3 A vid 240 V, AC-15, A600 enligt EN/IEC 60947-5-16 A vid 120 V, AC-15, A600 enligt EN/IEC 60947-5-10,1 A vid 600 V, DC-13, Q600 enligt EN/IEC 60947-5-10,27 A vid 250 V, DC-13, Q600 enligt EN/IEC 60947-5-10,55 A vid 125 V, DC-13, Q600 enligt EN/IEC 60947-5-11,2 A vid 600 V, AC-15, A600 enligt EN/IEC 60947-5-1 |
| Elektrisk hållbarhet: | 1000000 cykler, AC-15, 2 A vid 230 V, driftfrekvens 1000000 cykler, AC-15, 3 A vid 120 V, driftfrekvens 1000000 cykler, AC-15, 4 A vid 24 V, driftfrekvens 1000000 cykler, DC-13, 0,2 A vid 110 V, driftfrekvens 1000000 cykler, DC-13, 0,5 A vid 24 V, driftfrekvens |
| Elektrisk tillförlitlighet: | ? ? |
| Signaltyp: | Jämn |
| Gränser för matningsspänning: | 195...264 V AC |
| Strömförbrukning: | 14 mA |
| Livslängd: | 100000 timmar vid märkspänning och 25 °C |
| Stötspänningsmotstånd: | 1 kV enligt IEC 61000-4-5 |
| Produktens presentation: | Komplett produkt |
| Anpassningsbar: | Ja |
| Anpassningsbar: | 1 |
| GCR BRIDGE: | XB5AWCUST09 |
| Kompatibilitetskod: | XB5 |
| Skyddsbehandling: | TH |
|---|---|
| Omgivande lufttemperatur för lagring: | -40...70 °C |
| Omgivande lufttemperatur för drift: | -40...70 °C |
| Överspänningskategori: | Klass II enligt IEC 60536 |
| IP-skyddsklass: | IP66 enligt IEC 60529IP69IP69KIP67 |
| NEMA skyddsklass: | NEMA 13NEMA 4X |
| IK-skyddsklass: | IK05 enligt IEC 50102 |
| Produktcertifieringar: | GLUL listadLROS (Lloyds register of shipping)BVDNVCSA |
| Vibrationstålighet: | 5 gn (f= 2...500 Hz) enligt IEC 60068-2-6 |
| Stöttålighet: | 30 gn (varaktighet = 18 ms) för halv sinusvågsacceleration enligt IEC 60068-2-2750 gn (varaktighet = 11 ms) för halv sinusvågsacceleration enligt IEC 60068-2-27 |
| Motstånd mot snabba transienter: | 2 kV enligt IEC 61000-4-4 |
| Motstånd mot elektromagnetiska fält: | 10 V/m enligt IEC 61000-4-3 |
| Motstånd mot elektrostatisk urladdning: | 6 kV vid kontakt (på metalldelar) enligt IEC 61000-4-28 kV i fri luft (i isolerande delar) enligt IEC 61000-4-2 |
| Elektromagnetisk emission: | Klass B enligt IEC 55011 |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110904024 |
|---|
