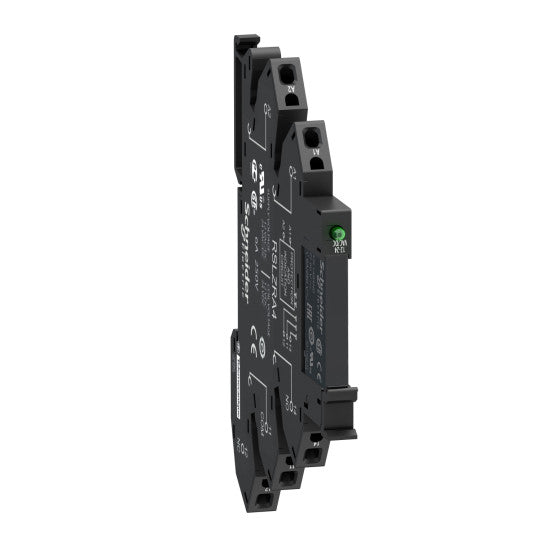

Gränssnittsrelä, 6 A, 1 växlande kontakt, med lysdiod, 24 V DC - RSL1PRBU
SKU : RSL1PRBU
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Gränssnittsrelä, 6 A, 1 växlande kontakt, med lysdiod, 24 V DC - RSL1PRBU
BESKRIVNING
| Produktsortiment: | Harmony Elektromekansikt relä |
|---|---|
| Serie: | Gränssnittsrelä |
| Typ av produkt eller komponent: | Förmonterat insticksrelä med sockel |
| Kort namn på enhet: | RSL |
| Kontakt, typ och komposition: | 1 C/O |
| Kontaktdon: | Standard |
| [Uc] styrkretsspänning: | 24 V DC |
| [Ithe] konventionell termisk ström i kapsling: | 6 A vid -40...55 °C |
| Status LED: | Med |
| Form av pin: | Platt (PCB-typ) |
| [Uc] styrkretsspänning: | 24 V |
| [In] Märkström: | 6 A |
| Anslutningar - plintar: | Fjäderplintar |
| Fästläge: | Plastkompressionsfjäder |
|---|---|
| Genomsnittligt motstånd: | 3390 Ohm-nätverk: DC vid 23 °C +/- 10 % |
| [Ui] Nominell isolationsspänning: | 250 V enligt EN/IEC277 V enligt cUL |
| [Uimp] Nominell impulsöverspänning: | 6 kV enligt IEC |
| Kontaktmaterial: | Silverlegering (AgSnO2) |
| [Ie] Nominell driftström: | 6 A 1 C/O (AC-1/DC-1) enligt IEC/UL |
| Minsta brytström: | 100 mA |
| Maximal brytspänning: | 277 V |
| Brytspänning: | 12 V |
| Maximal brytförmåga: | 1500 VA150 W |
| Minsta brytförmåga: | 120 mW |
| Driftshastighet: | |
| Mekanisk livslängd: | 10000000 cykler |
| Elektrisk livslängd: | 60000 cykler för resistiv belastning, 6 A vid 250 V, AC-1 |
| Driftstid: | 5 ms återställning12 ms |
| Märkning: | CE |
| Kapslingsklass: | RT III |
| Testnivåer: | Nivå A gruppmontering |
| Driftposition: | Valfri position |
| Höjd: | 78.6 mm |
| Bredd: | 6.2 mm |
| Djup: | 101 mm |
| Anslutningsbeskrivning ISO nr 1: | (A1-A2)CO(11-12-14)OC |
| Försäljning per odelbar kvantitet: | 10 |
| Produktvikt: | 0.029 kg |
| Belastningsström: | 6 A vid 250 V AC 0.5 mm monteringsavstånd |
| Genomsnittlig spolkonsumtion: | 0.17 W, DC |
| Utlösningsspänningströskel: | >= 0.05 Uc |
| Arrangemang av kontaktplintar: | Separat |
| Anslutningar - plintar: | Fjäderplintar, 1 x 0.2...1 x 1.5 mm² (AWG 24...AWG 16) flexibel med ändhylsaFjäderplintar, 1 x 0.2...1 x 1.5 mm² (AWG 24...AWG 16) solid utan ändhylsa |
| Åtdragningsmoment: | 10...40 N.m |
| Säkerhetsdata: | B10d = 60000 |
| Klämkraft: | 10...40 N |
| Styrning: | Utan tryckknapp |
| Monteringsstöd: | 35 mm symmetrisk DIN-skena |
| Enhets presentation: | Komplett produkt |
| Kompatibilitetskod: | RSL |
| Ingångsspänning: | 24 V AC/DC (ingångsspänningsgräns: 21.6...28.8 V) |
|---|---|
| Dielektrisk styrka: | 1000 V AC mellan kontakter4000 V AC mellan spole och kontakt |
| Standarder: | EN/IEC 61810-1CSA C22.2 nr 14UL 508 |
| Produktcertifieringar: | ULCSAGOST |
| Omgivningstemperatur för lagring: | -40...85 °C |
| Vibrationsmotstånd: | 10 gn, amplitud = +/- 1 mm (f = 10...150 Hz)10 cykler ej i drift enligt EN/IEC 60068-2-65 gn, amplitud = +/- 1 mm (f = 10...150 Hz)10 cykler i drift enligt EN/IEC 60068-2-6 |
| IP-skyddsgrad: | IP40 enligt EN/IEC 60529 |
| Stötbeständighet: | 10 gn (varaktighet = 11 ms) för i drift enligt EN/IEC 60068-2-275 gn (varaktighet = 11 ms) för ej i drift enligt EN/IEC 60068-2-27 |
| Omgivningstemperatur för drift: | -40...55 °C |
| EU RoHS-direktiv: | Proaktiv efterlevnad (produkt utanför EU RoHS lagliga omfattning)Fri från giftiga tungmetaller |
| EAN-kod: | 3606480077906 |
|---|
