IPRD20 modulär överspänningsavledare - 1P + N - 350V - A9L20500
SKU : A9L20500
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation

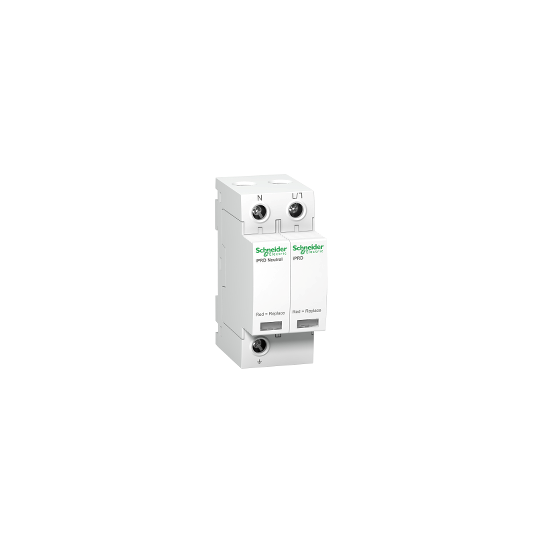

IPRD20 modulär överspänningsavledare - 1P + N - 350V - A9L20500
BESKRIVNING
| Produktserie: | IPRD |
|---|---|
| Serie: | Acti 9 |
| Produktnamn: | Acti9 iPRD |
| Produkt- eller komponenttyp: | Överspänningsskydd med instickspatron |
| Enhetens kortnamn: | IPRD20 |
| Enhetens användningsområde: | Distribution |
| Polbeskrivning: | 1P + N |
| Fjärrlarmsignalering: | Utan |
| Typ av överspänningsskydd: | Elektriskt distributionsnät |
| Jordsystem: | TTTN-S |
| Klassificering av överspänningsskydd: | Typ 2 |
|---|---|
| Överspänningsskyddsteknik: | MOV + GDT |
| [Ue] märkkontaktspänning: | 230/400 V AC (+/- 10 %) vid 50/60 Hz |
| Nominell urladdningsström: | Gemensamt läge: 5 kA (L/PE)Gemensamt läge: 5 kA (N/PE)Differentialläge: 5 kA (L/N) |
| Maximal urladdningsström: | Gemensamt läge: 20 kA L/PEGemensamt läge: 20 kA N/PEDifferentialläge: 20 kA L/N |
| [Uc] maximal kontinuerlig driftspänning: | Gemensamt läge: 260 V N/PEGemensamt läge: 350 V L/PEDifferentialläge: 350 V L/N |
| Maximal [Up] spänningsskyddsnivå: | Differentialläge Gemensamt läge |
| [Ut] temporär överspänning: | 337 V L/N 5 s tolerans1200 V N/PE 200 ms säker felsättningsläge442 V L/PE 5 s tolerans1453 V L/PE 200 ms säker felsättningsläge |
| Typ av frånskiljare: | Tillhörande strömbrytare IC60N 20 A kurva C - Icu 10 kATillhörande strömbrytare iC60H 20 A kurva C - Icu 15 kATillhörande strömbrytare iC60L 20 A kurva C - Icu 25 kATillhörande strömbrytare NG125H 63 A kurva C - Icu 36 kATillhörande strömbrytare NG125L 63 A kurva C - Icu 50 kATillhörande säkring gG 40 A - Icu 15 kATillhörande säkring gG 80 A - Icu 50 kA |
| Kortslutningshållfasthet: | 50 kA |
| Montering: | Snabbfäste |
| Montering: | DIN-skena |
| 9 mm moduler: | 4 |
| Höjd: | 85 mm |
| Bredd: | 36 mm |
| Djup: | 69 mm |
| Nettovikt: | 0.211 kg |
| Färg: | Vit (RAL 9003) |
| Svarstid: | |
| Restström: | 0.6 mA0.003 mA |
| Anslutningar - plintar: | Tunnelplint (undersida) 2.5...35 mm²Tunnelplint (översida) 2.5...35 mm² |
| Åtdragningsmoment: | 2.5 N.m |
| Kompatibilitetskod: | IPRD20 |
| Standarder: | EN 61643-11:2012IEC 61643-11:2011 |
|---|---|
| Produktcertifieringar: | CE |
| Kvalitetsmärkning: | KEMA-KEURNF |
| Kapslingsklass IP: | IP40 på fronten: enligt IEC 60529IP20 inbyggd: enligt IEC 60529 |
| Kapslingsklass IK: | IK03 enligt IEC 62262 |
| Relativ fuktighet: | 5...95 % |
| Driftshöjd: | 2000 m |
| Omgivningstemperatur vid drift: | -25...60 °C |
| Omgivningstemperatur vid lagring: | -40...85 °C |
| Hållbarhet: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606480506499 |
|---|---|
| Substitution_texte: | Produkten är inte tillgänglig. Här är den motsvarande referensen vi erbjuder: A9R77625 - Acti9 iIG40 - jordfelsbrytare - 1P+N - 25A - 300mA - typ AC - A9R77625 |
