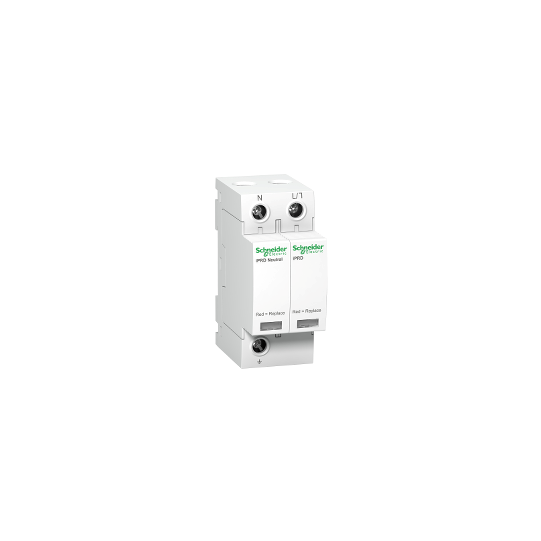

iPRD8 modulär överspänningsavledare - 1P + N - 350V - A9L08500
SKU : A9L08500
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
iPRD8 modulär överspänningsavledare - 1P + N - 350V - A9L08500
BESKRIVNING
| Produktserie: | IPRD |
|---|---|
| Serie: | Acti 9 |
| Produktnamn: | Acti 9 iPRD |
| Typ av produkt eller komponent: | Överspänningsavledare med insticksbar kassett |
| Kort beskrivning av enhet: | IPRD8 |
| Enhetsapplikation: | Distribution |
| Polbeskrivning: | 1P + N |
| Fjärrsignalering: | Utan |
| Typ av överspänningsavledare: | Elektriskt distributionsnätverk |
| Jordningssystem: | TN-STT |
| [Uoc] öppen kretsspänning: | 10 kV typ 3 gemensamt läge N/PE10 kV typ 3 differentialläge L/N |
| Klassificering av överspänningsavledare: | Typ 2 + 3 |
|---|---|
| Överspänningsavledare teknik: | MOV + GDT |
| [Ue] märkkontaktspänning: | 230/400 V AC (+/- 10 %) vid 50/60 Hz |
| Nominell urladdningsström: | Gemensam ledning: 2.5 kA (L/PE)Gemensam ledning: 2.5 kA (N/PE)Differentialläge: 2.5 kA (L/N) |
| Maximal urladdningsström: | Common mode: 8 kA L/PECommon mode: 8 kA N/PEDifferential mode: 8 kA L/N |
| [Uc] maximal kontinuerlig driftspänning: | Gemensam ledning: 260 V N/PEGemensam ledning: 350 V L/PEDifferentialläge: 350 V L/N |
| Maximalt [Up] spänningsskyddsnivå: | Gemensam ledning Differentialläge Differentialläge Gemensam ledning |
| [Ut] tillfällig överspänning: | 337 V L/N 5 s tål1200 V N/PE 200 ms säkert felläge442 V L/PE 5 s tål |
| Typ av frånskiljare: | Tillhörande dvärgbrytare iC60L 10 A kurva C - Icu 25 kATillhörande dvärgbrytare IC60N 10 A kurva C - Icu 10 kATillhörande dvärgbrytare iC60H 10 A kurva C - Icu 15 kATillhörande säkring gG 25 A - Icu 15 kATillhörande säkring gG 80 A - Icu 50 kA |
| Kortslutningshållfasthet: | 50 kA |
| Monteringsläge: | Clips |
| Montagestöd: | DIN-skena |
| 9 mm delning: | 4 |
| Höjd: | 85 mm |
| Bredd: | 36 mm |
| Djup: | 69 mm |
| Produktvikt: | 0.211 kg |
| Färg: | Vit (RAL 9003) |
| Svarstid: | |
| Restström: | 0.6 mA0.003 mA |
| Anslutningar - plintar: | Tunnelanslutning (undersida) 2.5...35 mm²Tunnelanslutning (översida) 2.5...35 mm² |
| Åtdragningsmoment: | 2.5 N.m |
| Kompatibilitetskod: | IPRD8 |
| Standarder: | EN 61643-11:2012IEC 61643-11:2011 |
|---|---|
| Produktcertifieringar: | CE |
| Kvalitetsmärkning: | KEMA-KEURNF |
| IP-kapslingsklass: | IP40 på fronten: enligt IEC 60529IP20 inbyggd: enligt IEC 60529 |
| IK-skyddsgrad: | IK03 enligt IEC 62262 |
| Relativ luftfuktighet: | 5...95 % |
| Arbetshöjd: | 2000 m |
| Omgivande lufttemperatur vid drift: | -25...60 °C |
| Omgivande lufttemperatur för lagring: | -40...85 °C |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606480506574 |
|---|
