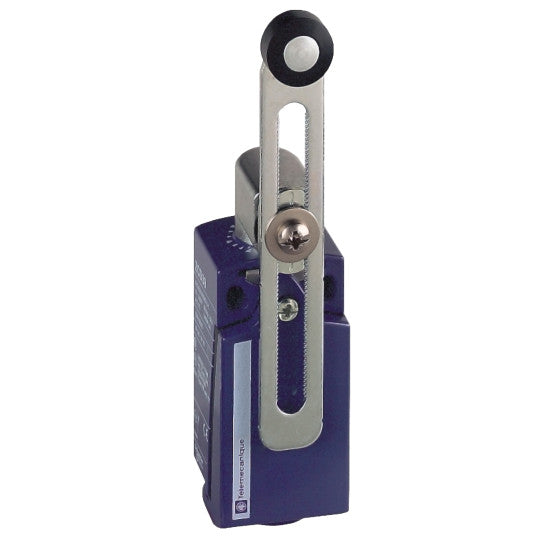

gränslägesbrytare XCKD - termoplast. rullspak var.längd - 1NC+1NO - snabbverkan - M16 - XCKD2145P16
SKU : XCKD2145P16
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
gränslägesbrytare XCKD - termoplast. rullspak var.längd - 1NC+1NO - snabbverkan - M16 - XCKD2145P16
BESKRIVNING
| Produktsortiment: | Telemecanique Gränslägesbrytare XC Standard |
|---|---|
| Serienamn: | Standardformat |
| Produkt eller komponenttyp: | Gränslägesbrytare |
| Kort namn på enhet: | XCKD |
| Sensordesign: | Kompakt |
| Kapslingstyp: | Fast |
| Huvudtyp: | Vridande huvud |
| Material: | Metall |
| Kapslingsmaterial: | Zamak |
| Huvudmaterial: | Zamak |
| Fästmetod: | Med kapslingen |
| Rörelse av manöverhuvud: | Roterande |
| Manöverdonstyp: | Fjäderåtergående rullspak termoplast variabel längd |
| Typ av angrepp: | Lateral åtkomst, 2 riktningar |
| Antal poler: | 2 |
| Kontakttyp och sammansättning: | 1 NC + 1 NO |
| Kontaktfunktion: | Snabbverkan |
| Brytaraktivering: | Med 30° kam |
|---|---|
| Elektrisk anslutning: | Skruvkontakter, klämkapacitet: 1 x 0.34...2 x 1.5 mm² |
| Kabelingång: | 1 ingång gängad för M16 x 1.5 kabelförskruvning, kabelns ytterdiameter: 4...8 mm |
| Kontaktisoleringsform: | Zb |
| Positiv öppning: | Med |
| Minimimoment för positiv öppning: | 0.25 N.m |
| Minimimoment för utlösning: | 0.1 N.m |
| Maximal manöverhastighet: | 1.5 m/s |
| Repeternoggrannhet: | 0.1 mm vid utlösningspunkterna med 1 miljon manövercykler |
| Kontaktkodbeteckning: | A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A i enlighet med EN 60947-5-1A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A i enlighet med IEC 60947-5-1 bilaga AQ300, DC-13 (Ue = 250 V), Ie = 0.27 A i enlighet med EN 60947-5-1Q300, DC-13 (Ue = 250 V), Ie = 0.27 A i enlighet med IEC 60947-5-1 bilaga A |
| [Ui] nominell isolationsspänning: | 300 V i enlighet med UL 508500 V (föroreningsgrad 3) i enlighet med IEC 60947-1300 V i enlighet med CSA C22.2 No 14 |
| Maximalt motstånd över terminaler: | 25 MOhm i enlighet med IEC 60255-7 kategori 3 |
| [Uimp] nominell impulshållfasthetsspänning: | 6 kV i enlighet med IEC 606646 kV i enlighet med IEC 60947-1 |
| Kortslutningsskydd: | 10 A patronsäkring, typ gG |
| Elektrisk livslängd: | 5000000 cykler, DC-13, 120 V, 4 W, drifthastighet 5000000 cykler, DC-13, 24 V, 10 W, drifthastighet 5000000 cykler, DC-13, 48 V, 7 W, drifthastighet |
| Mekanisk livslängd: | 10000000 cykler |
| Bredd: | 31 mm |
| Höjd: | 65 mm |
| Djup: | 30 mm |
| Produktvikt: | 0.235 kg |
| Terminalbeskrivning ISO nr 1: | (21-22)NC(13-14)NO |
| Enhetspresentation: | Komplett produkt |
| Kompatibilitetskod: | XCKD |
| Specifik tillämpning: | Kompakt variabel |
| Slagtålighet: | 50 gn under 11 ms i enlighet med IEC 60068-2-27 |
|---|---|
| Vibrationsmotstånd: | 25 gn (f= 10...500 Hz) i enlighet med IEC 60068-2-6 |
| IP-kapslingsklass: | IP66 i enlighet med IEC 60529IP67 i enlighet med IEC 60529 |
| IK-kapslingsklass: | IK06 i enlighet med EN 50102 |
| Klass för skydd mot elektrisk stöt: | Klass I i enlighet med IEC 61140Klass I i enlighet med NF C 20-030 |
| Omgivningstemperatur för drift: | -25...70 °C |
| Omgivningstemperatur för lagring: | -40...70 °C |
| Skyddsbehandling: | TC |
| Produktcertifieringar: | CCCULCSA |
| Standarder: | UL 508EN 60947-5-1IEC 60204-1CSA C22.2 No 14EN 60204-1IEC 60947-5-1 |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110197433 |
|---|
