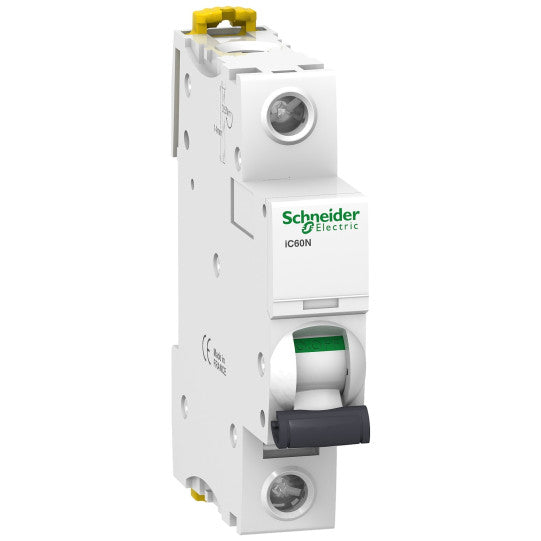

Dvärgbrytare, Acti9 iC60N, 1P, 40 A, C-kurva, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9F77140
SKU : A9F77140
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Dvärgbrytare, Acti9 iC60N, 1P, 40 A, C-kurva, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2) - A9F77140
BESKRIVNING
| Apparatanvändning: | Distribution |
|---|---|
| Produktfamilj: | Acti 9 |
| Produktområde: | IC60 |
| Produktnamn: | Acti 9 iC60 |
| Produkt eller komponenttyp: | Miniatyrbrytare |
| Kort namn på enhet: | IC60N |
| Polbeskrivning: | 1P |
| Antal skyddade poler: | 1 |
| [In] märkström: | 40 A |
| Nätverkstyp: | ACDC |
| Utlösningsenhetsteknologi: | Termomagnetisk |
| Kurvtyp: | C |
| Brytförmåga kod: | N |
| Brytförmåga: | 6000 A Icn vid 230 V AC 50/60 Hz överensstämmer med EN/IEC 60898-110 kA Icu vid 60...72 V DC överensstämmer med EN/IEC 60947-215 kA Icu vid 12...60 V DC överensstämmer med EN/IEC 60947-210 kA Icu vid 220...240 V AC 50/60 Hz överensstämmer med EN/IEC 60947-236 kA Icu vid 12...60 V AC 50/60 Hz överensstämmer med EN/IEC 60947-220 kA Icu vid 100...133 V AC 50/60 Hz överensstämmer med EN/IEC 60947-2 |
| Användningskategori: | Kategori A överensstämmer med EN 60947-2Kategori A överensstämmer med IEC 60947-2 |
| Lämplig för isolation: | Ja överensstämmer med EN 60898-1Ja överensstämmer med EN 60947-2Ja överensstämmer med IEC 60898-1Ja överensstämmer med IEC 60947-2 |
| Standarder: | IEC 60947-2EN 60947-2IEC 60898-1EN 60898-1 |
| Kvalitetsmärkning: | NF |
| Nätverksfrekvens: | 50/60 Hz |
|---|---|
| [Ue] märkspänning: | 230 V AC 50/60 Hz12...60 V AC 50/60 Hz220...240 V AC 50/60 Hz100...133 V AC 50/60 Hz72 V DC12...60 V DC |
| Magnetisk utlösningsgräns: | 8 x In +/- 20 % |
| [Ics] nominell servicebrytförmåga: | 27 kA 75 % överensstämmer med EN 60947-2 - 12...60 V AC 50/60 Hz7.5 kA 75 % överensstämmer med EN 60947-2 - 220...240 V AC 50/60 Hz27 kA 75 % överensstämmer med IEC 60947-2 - 12...60 V AC 50/60 Hz7.5 kA 75 % överensstämmer med IEC 60947-2 - 220...240 V AC 50/60 Hz15 kA 75 % överensstämmer med IEC 60947-2 - 100...133 V AC 50/60 Hz15 kA 75 % överensstämmer med EN 60947-2 - 100...133 V AC 50/60 Hz6000 A 100 % överensstämmer med EN 60898-1 - 230 V AC 50/60 Hz6000 A 100 % överensstämmer med IEC 60898-1 - 230 V AC 50/60 Hz10 kA 100 % överensstämmer med EN 60947-2 - 72 V DC10 kA 100 % överensstämmer med IEC 60947-2 - 72 V DC15 kA 100 % överensstämmer med EN 60947-2 - 12...60 V DC15 kA 100 % överensstämmer med IEC 60947-2 - 12...60 V DC |
| Begränsningsklass: | 3 överensstämmer med EN 60898-13 överensstämmer med IEC 60898-1 |
| [Ui] nominell isolationsspänning: | 500 V AC 50/60 Hz överensstämmer med EN 60947-2500 V AC 50/60 Hz överensstämmer med IEC 60947-2 |
| [Uimp] nominell impuls tål spänning: | 6 kV överensstämmer med EN 60947-26 kV överensstämmer med IEC 60947-2 |
| Kontaktpositionsindikator: | Ja |
| Kontrolltyp: | Vippa |
| Lokal signalering: | Utlösningsindikator |
| Monteringstyp: | Fast |
| Monteringsstöd: | DIN-skena |
| Kam-samlingsskena och fördelningsblockskompatibilitet: | Topp eller botten: JA |
| 9 mm moduler: | 2 |
| Höjd: | 85 mm |
| Bredd: | 18 mm |
| Djup: | 78.5 mm |
| Produktvikt: | 0.215 kg |
| Färg: | Vit |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 10000 cykler |
| Anslutningar - terminaler: | Enkelterminal (topp eller botten) 1...35 mm² styvEnkelterminal (topp eller botten) 1...25 mm² flexibel |
| Trådavisoleringslängd: | 14 mm för topp- eller bottenanslutning |
| Åtdragningsmoment: | 3.5 N.m topp eller botten |
| Jordfelsbrytare: | Utan |
| Kompatibilitetskod: | IC60 |
| IP-skyddsgrad: | IP20 överensstämmer med IEC 60529IP20 överensstämmer med EN 60529 |
|---|---|
| Föroreningsgrad: | 3 överensstämmer med EN 60947-23 överensstämmer med IEC 60947-2 |
| Överspänningskategori: | IV |
| Tropicalisering: | 2 överensstämmer med IEC 60068-1 |
| Relativ luftfuktighet: | 95 % vid 55 °C |
| Driftshöjd: | 0...2000 m |
| Omgivande lufttemperatur för drift: | -35...70 °C |
| Omgivande lufttemperatur för lagring: | -40...85 °C |
| Hållbar erbjudandestatus: | Green Premium produktREACh förordning |
| EAN-kod: | 3606480094088 |
|---|
