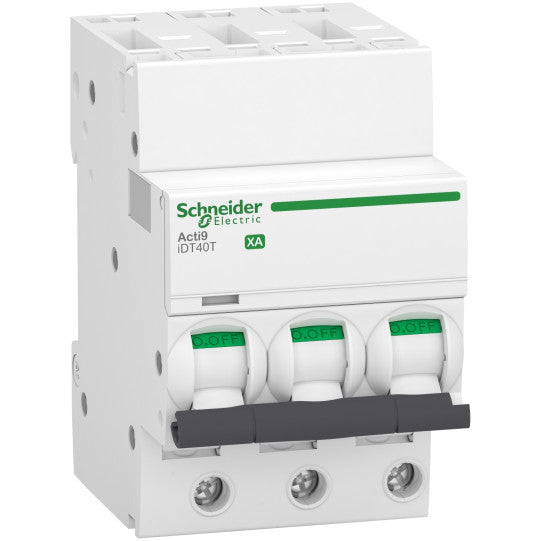

Dvärgströmbrytare, Acti9 iDT40T XA, 3P, 16 A, C-kurva, 4500 A (IEC 60898-1), 6 kA (IEC 60947-2) - A9PA2316
SKU : A9PA2316
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Dvärgströmbrytare, Acti9 iDT40T XA, 3P, 16 A, C-kurva, 4500 A (IEC 60898-1), 6 kA (IEC 60947-2) - A9PA2316
BESKRIVNING
| Serie: | Acti9 |
|---|---|
| Produktnamn: | Acti9 iDT40 XA |
| Produkt- eller komponenttyp: | Dvärgströmbrytare |
| Kort namn på enhet: | IDT40T XA |
| Applikation: | Distribution |
| Polbeskrivning: | 3P |
| Antal skyddade poler: | 3 |
| Neutral position: | Vänster |
| [In] märkström: | 16 A |
| Nätverkstyp: | AC |
| Utlösningsteknik: | Termisk-magnetisk |
| Kurvkod: | C |
| Brytförmågakod: | T |
| Brytförmåga: | 4500 A Icn vid 400 V AC 50 Hz enligt EN/IEC 60898-16 kA Icu vid 400 V AC 50 Hz enligt EN/IEC 60947-2 |
| Lämplig för isolation: | Ja enligt EN/IEC 60947-2 |
| Kvalitetsmärkning: | NF |
| Nätverksfrekvens: | 50 Hz |
|---|---|
| [Ue] märkspänning: | 400 V AC 50 Hz |
| Magnetisk utlösningsgräns: | 5...10 x In enligt EN/IEC 60898-18 x In +/- 20 % enligt EN/IEC 60947-2 |
| [Ics] märk servicebrytförmåga: | 4500 A 100 % x Icn vid 400 V AC 50 Hz enligt EN/IEC 60898-14.5 kA 75 % x Icu vid 400 V AC 50 Hz enligt EN/IEC 60947-2 |
| Begränsningsklass: | 3 enligt EN/IEC 60898-1 |
| [Ui] nominell isolationsspänning: | 440 V AC 50 Hz enligt EN/IEC 60947-2 |
| [Uimp] nominell impulsspänningshållfasthet: | 4 kV enligt EN/IEC 60947-2 |
| Kontaktpositionsindikator: | Ja |
| Manövertyp: | Vippa |
| Lokal signalering: | TILL/FRÅN-indikeringUtlösningsindikator |
| Monteringssätt: | Clip-on |
| Monteringsstöd: | DIN-skena |
| 9 mm moduler: | 6 |
| Höjd: | 85 mm |
| Bredd: | 54 mm |
| Djup: | 74 mm |
| Produktvikt: | 330 g |
| Färg: | Vit |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 20000 cykler |
| Beskrivning av låsalternativ: | Låsanordning |
| Övre anslutning: | Skruvlös |
| Nedre anslutning: | Skruv |
| Anslutningar - terminaler: | Skruvlösa terminaler övre samlingsskenaTunnelterminaler botten 1...10 mm² flexibelTunnelterminaler botten 1...16 mm² stel |
| Ledningsavisoleringslängd: | 14 mm för nedre anslutning |
| Åtdragningsmoment: | 2 N.m botten |
| Jordfelsbrytare: | Separat block |
| Kompatibilitetskod: | IDT40T XA |
| Standarder: | EN/IEC 60898-1EN/IEC 60947-2 |
|---|---|
| Produktcertifieringar: | CE |
| IP-skyddsgrad: | IP20 enligt IEC 60529IP40 (modulärt kapsling) enligt IEC 60529 |
| Föroreningsgrad: | 3 enligt EN/IEC 60947-2 |
| Relativ luftfuktighet: | 95 % vid 55 °C |
| Driftshöjd: | 2000 m |
| Omgivande lufttemperatur för drift: | -25...70 °C |
| Omgivande lufttemperatur för lagring: | -40...85 °C |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| Kod EAN: | 3606489568573 |
|---|
