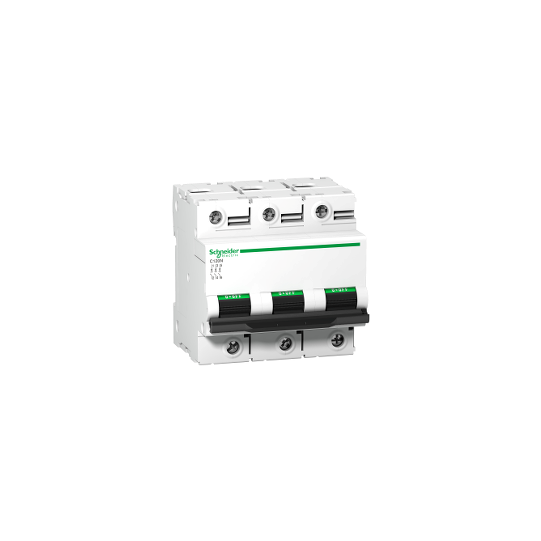

Dvärgbrytare (MCB), Acti9 C120N, 3P, 63A, B-kurva, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) - A9N18348
SKU : A9N18348
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Dvärgbrytare (MCB), Acti9 C120N, 3P, 63A, B-kurva, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) - A9N18348
BESKRIVNING
| Produktsortiment: | C120 |
|---|---|
| Produktserie: | Acti9 |
| Produktnamn: | C120 |
| Produkt eller komponenttyp: | Miniatyrbrytare |
| Kort namn på enhet: | C120N |
| Apparatanvändning: | Distribution |
| Polbeskrivning: | 3P |
| Antal skyddade poler: | 3 |
| [In] märkström: | 63 A vid 30 °C |
| Nätverkstyp: | AC |
| Utlösningsteknik: | Termisk-magnetisk |
| Kurvkod: | B |
| Brytförmåga kod: | N |
| Brytförmåga: | 10000 A Icn vid 230...400 V AC 50/60 Hz överensstämmer med EN/IEC 60898-16 kA Icu vid 440 V AC 50/60 Hz överensstämmer med EN/IEC 60947-220 kA Icu vid 220...240 V AC 50/60 Hz överensstämmer med EN/IEC 60947-210 kA Icu vid 380...415 V AC 50/60 Hz överensstämmer med EN/IEC 60947-210 kA Icu vid |
| Lämplighet för isolering: | Ja överensstämmer med IEC 60947-2 |
| Nätfrekvens: | 50/60 Hz |
|---|---|
| [Ue] nominell driftspänning: | 380...415 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz230...400 V AC 50/60 Hz |
| Magnetisk utlösningsgräns: | 3...5 x In |
| [Ics] nominell tjänstebrytförmåga: | 7500 A 75 % överensstämmer med EN/IEC 60898-1 - 230...400 V AC 50/60 Hz4.5 kA 75 % överensstämmer med EN/IEC 60947-2 - 440 V AC 50/60 Hz7.5 kA 75 % överensstämmer med EN/IEC 60947-2 - 380...415 V AC 50/60 Hz15 kA 75 % överensstämmer med EN/IEC 60947-2 - 220...240 V AC 50/60 Hz10 kA 100 % överensstämmer med EN/IEC 60947-2 - |
| Begränsningsklass: | 3 överensstämmer med EN/IEC 60947-2 |
| [Ui] nominell isolationsspänning: | 500 V AC 50/60 Hz överensstämmer med EN/IEC 60947-2 |
| [Uimp] nominell impuls tål spänning: | 6 kV överensstämmer med EN/IEC 60947-2 |
| Kontaktlägesindikator: | Ja |
| Styrtyp: | Vippströmbrytare |
| Lokal signalering: | PÅ/AV-indikering |
| Monteringssätt: | Clip-on |
| Monteringsstöd: | 35 mm symmetrisk DIN-skena |
| Kompatibilitet med samlingsskena och fördelningsblock: | JA |
| Anslutningsdelning: | 27 mm mellan faser |
| 9 mm moduler: | 9 |
| Höjd: | 81 mm |
| Bredd: | 81 mm |
| Djup: | 73 mm |
| Nettovikt: | 0.615 kg |
| Färg: | Vit |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 10000 cykler överensstämmer med IEC 60947-2 |
| Anslutningar - plintar: | Skruvanslutningar1...50 mm² stelSkruvanslutningar1.5...35 mm² flexibel |
| Agningslängd: | 15 mm |
| Åtdragningsmoment: | 3.5 N.m |
| Jordfelskydd: | Separat block |
| Kompatibilitetskod: | C120 |
| Marknadssegment: | BostäderLiten kommersiell |
| Standarder: | EN/IEC 60947-2EN/IEC 60898-1 |
|---|---|
| Produktcertifieringar: | EAC |
| IP-kapslingsklass: | IP20 överensstämmer med IEC 60529 |
| Föroreningsgrad: | 3 överensstämmer med IEC 60947-2 |
| Överspänningskategori: | IV |
| Tropikalisering: | 2 överensstämmer med IEC 60068-1 |
| Relativ fuktighet: | 95 % vid 55 °C |
| Driftshöjd: | 2000 m |
| Omgivande lufttemperatur för drift: | -25...70 °C |
| Omgivande lufttemperatur för förvaring: | -40...85 °C |
| Hållbar erbjudandestatus: | Green Premium-produktREACh förordning |
| Paketets enhetstyp 1: | PCENumber of Units in Package 1 |
| EAN-kod: | 3606480379222 |
|---|
