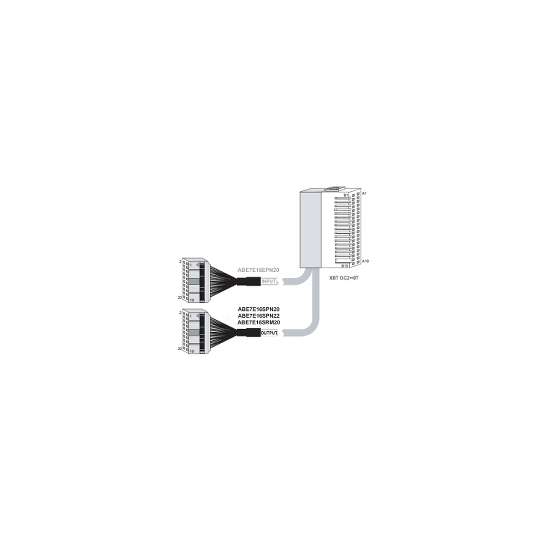

Modicon TM - anslutningsbas ABE7 - för Twido-expansion - 16 utgångar - ABE7E16SPN20
SKU : ABE7E16SPN20
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Modicon TM - anslutningsbas ABE7 - för Twido-expansion - 16 utgångar - ABE7E16SPN20
BESKRIVNING
| Produktserie: | Advantys Telefast ABE7 |
|---|---|
| Produkt eller komponenttyp: | Passiv diskret I/O underbas |
| [Us] märkt matningsspänning: | 24 V DC (styrsida)24 V DC (sensor/styrsida) |
| Antal kanaler: | 16 |
| Antal terminaler per kanal: | 2 |
| Anslutningar - terminaler: | Skruvterminaler, klämkapacitet: 1 x 0.09...1 x 1.5 mm² AWG 28...AWG 16 flexibel med ändhylsaSkruvterminaler, klämkapacitet: 1 x 0.14...1 x 2.5 mm² AWG 26...AWG 12 massivSkruvterminaler, klämkapacitet: 1 x 0.14...1 x 2.5 mm² AWG 26...AWG 14 flexibel utan ändhylsaSkruvterminaler, klämkapacitet: 2 x 0.09...2 x 0.75 mm² AWG 28...AWG 20 flexibel med ändhylsaSkruvterminaler, klämkapacitet: 2 x 0.2...2 x 2.5 mm² AWG 28...AWG 16 massiv |
| Kontaktdonets destination: | Twido programmerbar styrenhet |
| Gränser för matningsspänning: | 19...30 V DC (styrsida) enligt IEC 61131-220.4...28.8 V DC (sensor/styrsida) enligt IEC 61131-2 |
|---|---|
| Antal diskreta utgångar: | 16 |
| Diskret utgångslogik: | Källa |
| Diskret utgångsspänning: | 24 V |
| Typ av diskret utgångsspänning: | DC |
| Produktkompatibilitet: | TWDDDO16TKTWDDDO32TK |
| Statuslampa: | 1 LED för ström PÅ |
| Polaritetsfördelning: | 1 gemensam/16 kanaler för utgång |
| Kortslutningsskydd: | 2 A intern säkring, 5 x 20 mm, snabb (styrsida) |
| Anslutningstyp: | HE-10 |
| Antal stift: | 20 stift |
| Fästmetod: | Med klämmor på 35 mm symmetrisk DIN-skena enligt IEC 60715Med skruvar |
| Matningsström: | |
| Kopplad ström: | 100 mA för utgångskrets |
| Ström per gemensam utgång: | 1,6 A |
| Spänningsfall över strömförsörjningssäkring: | 0,3 V |
| [Ui] märkt isolationsspänning: | 2000 V mellan terminaler/montageskenor |
| Överspänningskategori: | II enligt IEC 60664-1 |
| Åtdragningsmoment: | 0,6 N.m (med platt Ø 3,5 mm) |
| Produktvikt: | 0,45 kg |
| Produktcertifieringar: | ULCSA |
|---|---|
| Kapslingsklass: | IP2x enligt IEC 60529 |
| Glödtrådsbeständighet: | 750 °C enligt IEC 60695-2-11 |
| Stöttålighet: | 15 gn under 11 ms enligt IEC 60068-2-27 |
| Vibrationsmotstånd: | 2 gn (f = 10...150 Hz) enligt IEC 60068-2-6 |
| Motstånd mot elektrostatisk urladdning: | 4 kV (kontakt) enligt IEC 61000-4-2 nivå 38 kV (luft) enligt IEC 61000-4-2 nivå 3 |
| Motstånd mot utstrålade fält: | 10 V/m (80000000...2000000000 Hz) enligt IEC 61000-4-3 nivå 3 |
| Motstånd mot snabba transienter: | 2 kV enligt IEC 61000-4-4 nivå 3 |
| Omgivningstemperatur för drift: | -5...60 °C enligt IEC 61131-2 |
| Omgivningstemperatur för lagring: | -40...80 °C enligt IEC 61131-2 |
| Föroreningsgrad: | 2 enligt IEC 60664-1 |
| Garantiperiod: | 18 månader |
| Status för hållbart erbjudande: | Green Premium-produktRoHS (datumkod: ÅÅVV) |
| EAN-kod: | 3389110590333 |
|---|---|
