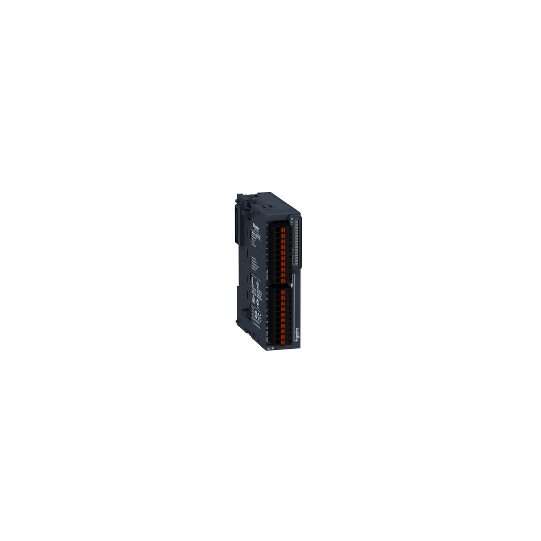

Modicon TM3 - 16 ingångar (fjäderplint) 24Vdc - TM3DI16G
SKU : TM3DI16G
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Modicon TM3 - 16 ingångar (fjäderplint) 24Vdc - TM3DI16G
BESKRIVNING
| Produktserie: | Modicon TM3 |
|---|---|
| Typ av produkt eller komponent: | Diskret ingångsmodul |
| Kompatibilitet med utbud: | Modicon M241Modicon M251Modicon M221Modicon M262 |
| Antal diskreta ingångar: | 16 för ingångar som överensstämmer med IEC 61131-2 typ 3 |
| Diskret ingångslogik: | Sink eller source (positiv/negativ) |
| Diskret ingångsspänning: | 24 V |
| Diskret ingångsström: | 7 mA för ingång |
| Antal diskreta I/O: | 16 |
|---|---|
| Strömförbrukning: | 40 mA vid 5 V DC via busskontakt (vid tillslag)5 mA vid 5 V DC via busskontakt (vid frånslag)0 mA vid 24 V DC via busskontakt (vid tillslag)0 mA vid 24 V DC via busskontakt (vid frånslag) |
| Typ av diskret ingångsspänning: | DC |
| Garanterad spänningstillstånd 1: | 15...28.8 V för ingång |
| Garanterad ström, tillstånd 1: | >= 2.5 mA (ingång) |
| Garanterad spänningstillstånd 0: | 0...5 V för ingång |
| Garanterad ström, tillstånd 0: | |
| Ingångsimpedans: | 3.4 kOhm |
| Svarstid: | 4 ms (tillslag)4 ms (frånslag) |
| Lokal signalering: | 1 LED per kanal (grön) för ingångsstatus |
| Elektrisk anslutning: | 10 x 1,5 mm² avtagbart fjäderplint med 3,81 mm delning för ingångar |
| Maximal kabellängd mellan enheter: | Oskärmad kabel: |
| Isolering: | Mellan ingång och intern logik vid 500 V ACIcke-isolerad mellan ingångar |
| Märkning: | CE |
| Monteringsstöd: | DIN-skena TH35-15 enligt IEC 60715DIN-skena TH35-7.5 enligt IEC 60715 platta eller panel med monteringssats |
| Höjd: | 90 mm |
| Djup: | 84,6 mm |
| Bredd: | 27,4 mm |
| Nettovikt: | 0,1 kg |
| Standarder: | EN/IEC 61131-2 |
|---|---|
| Produktcertifieringar: | CEcULusUKCARCMEACcULus HazLoc |
| Motståndskraft mot elektrostatisk urladdning: | 8 kV i luft enligt EN/IEC 61000-4-24 kV vid kontakt enligt EN/IEC 61000-4-2 |
| Motståndskraft mot elektromagnetiska fält: | 10 V/m 80 MHz...1 GHz enligt EN/IEC 61000-4-33 V/m 1,4 GHz...2 GHz enligt EN/IEC 61000-4-31 V/m 2 GHz...3 GHz enligt EN/IEC 61000-4-3 |
| Motståndskraft mot magnetfält: | 30 A/m 50/60 Hz enligt EN/IEC 61000-4-8 |
| Motståndskraft mot snabba transienter: | 1 kV för I/O enligt EN/IEC 61000-4-4 |
| Överspänningshållfasthet: | 1 kV I/O common mode enligt EN/IEC 61000-4-5 DC |
| Motståndskraft mot ledningsbundna störningar: | 10 V 0,15...80 MHz enligt EN/IEC 61000-4-63 V punktfrekvens (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) enligt marin specifikation (LR, ABS, DNV, GL) |
| Elektromagnetiska emissioner: | Strålad emission - testnivå: 40 dB?V/m QP klass A (10 m) vid 30...230 MHz enligt EN/IEC 55011Strålad emission - testnivå: 47 dB?V/m QP klass A (10 m) vid 230...1000 MHz enligt EN/IEC 55011 |
| Omgivande lufttemperatur vid drift: | -10...35 °C vertikal installation-10...55 °C horisontell installation |
| Omgivande lufttemperatur vid lagring: | -25...70 °C |
| Relativ fuktighet: | 10...95 %, utan kondens (vid drift)10...95 %, utan kondens (vid lagring) |
| Kapslingsklass IP: | IP20 med skyddskåpa monterad |
| Föroreningsgrad: | 2 |
| Driftshöjd: | 0...2000 m |
| Lagringshöjd: | 0...3000 m |
| Vibrationsmotstånd: | 3,5 mm vid 5...8,4 Hz på DIN-skena3 gn vid 8,4...150 Hz på DIN-skena3,5 mm vid 5...8,4 Hz på panel3 gn vid 8,4...150 Hz på panel |
| Stöttålighet: | 15 gn i 11 ms |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| Förpackningstyp 1: | PCENumber of Units in Package 1 |
| EAN-kod: | 3606480611391 |
|---|
