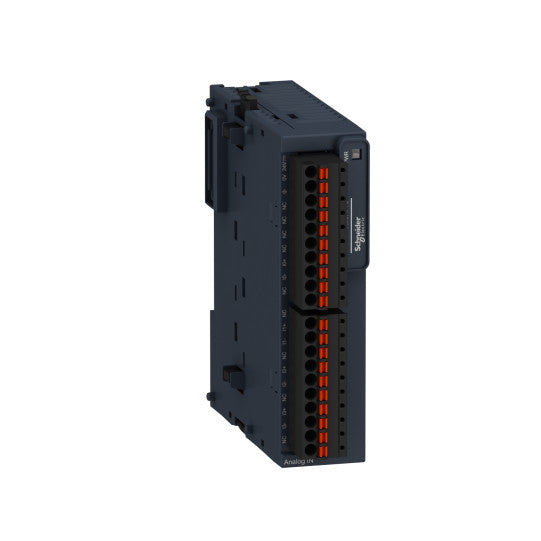

Modicon TM3 - 4 analoga ingångar (fjäder) 24Vdc - TM3AI4G
SKU : TM3AI4G
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Modicon TM3 - 4 analoga ingångar (fjäder) 24Vdc - TM3AI4G
BESKRIVNING
| Produktserie: | Modicon TM3 |
|---|---|
| Typ av produkt eller komponent: | Analogingångsmodul |
| Områdeskompatibilitet: | Modicon M221Modicon M241Modicon M251Modicon M262 |
| Antal analoga ingångar: | 4 |
| Typ av analogingång: | ström 4...20 mA ström 0...20 mA spänning 0...10 V spänning - 10...10 V |
| Analog ingångsupplösning: | 12 bitar11 bitar + tecken |
|---|---|
| Tillåten kontinuerlig överbelastning: | 13 V, typ av analog ingång: spänning40 mA, typ av analog ingång: ström |
| Ingångsimpedans: | >= 1 MOhm spänning |
| LSB-värde: | 2.44 mV 0...10 Vspänning4.88 mV - 10...10 Vspänning4.88 µA 0...20 mAström3.91 µA 4...20 mAström |
| Omvandlingstid: | 1 ms + 1 ms per kanal + 1 styrenhetscykeltid |
| Samplingsperiod: | 1 ms |
| Absolut noggrannhetsfel: | +/- 0.1 % av full skala vid 25 °C+/- 1 % av full skala |
| Temperaturavvikelse: | +/- 0.006 %FS/°C |
| Repeternoggrannhet: | +/-0.5 %FS |
| Olinjäritet: | +/- 0.01 %FS |
| Överhörning: | |
| [Us] märkspänning: | 24 V DC |
| Gränser för matningsspänning: | 20.4...28.8 V |
| Typ av kabel: | Tvinnad skärmad parkabel |
| Strömförbrukning: | 35 mA vid 5 V DC via busskontakt utan belastning45 mA vid 5 V DC via busskontakt full belastning30 mA vid 24 V DC via extern matning |
| Lokal signalering: | 1 LED (grön) för PWR |
| Elektrisk anslutning: | 10 x 1,5 mm² avtagbart fjäderanslutningsblock med delning 3,81 mm justering för ingångar och matning10 x 1,5 mm² avtagbart fjäderanslutningsblock med delning 3,81 mm justering för ingångar |
| Isolering: | Mellan ingång och matning vid 1500 V ACMellan ingång och intern logik vid 500 V AC |
| Märkning: | CE |
| Spänningshållfasthet mot transienter: | 1 kV strömförsörjning common mode enligt EN/IEC 61000-4-50.5 kV strömförsörjning differential mode enligt EN/IEC 61000-4-51 kV ingång common mode enligt EN/IEC 61000-4-5 |
| Monteringsstöd: | Topphattstyp TH35-15 skena enligt IEC 60715Topphattstyp TH35-7.5 skena enligt IEC 60715 platta eller panel med fästkit |
| Höjd: | 90 mm |
| Djup: | 70 mm |
| Bredd: | 23.6 mm |
| Produktvikt: | 0.1 kg |
| Standarder: | EN/IEC 61010-2-201EN/IEC 61131-2 |
|---|---|
| Motstånd mot elektrostatisk urladdning: | 8 kV i luft enligt EN/IEC 61000-4-24 kV vid kontakt enligt EN/IEC 61000-4-2 |
| Motstånd mot elektromagnetiska fält: | 10 V/m 80 MHz...1 GHz enligt EN/IEC 61000-4-33 V/m 1.4 GHz...2 GHz enligt EN/IEC 61000-4-31 V/m 2 GHz...3 GHz enligt EN/IEC 61000-4-3 |
| Motstånd mot magnetfält: | 30 A/m enligt EN/IEC 61000-4-8 |
| Motstånd mot snabba transienter: | 1 kV (I/O) enligt EN/IEC 61000-4-4 |
| Motstånd mot ledningsbundna störningar: | 10 V 0.15...80 MHz enligt EN/IEC 61000-4-63 V punktfrekvens (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) enligt Marinspecifikation (LR, ABS, DNV, GL) |
| Elektromagnetisk emission: | Strålad emission - testnivå: 40 dB?V/m QP klass A ( 10 m) vid 30...230 MHz enligt EN/IEC 55011Strålad emission - testnivå: 47 dB?V/m QP klass A ( 10 m) vid 230...1000 MHz enligt EN/IEC 55011 |
| Immunitet mot mikrobrytningar: | 10 ms |
| Omgivningstemperatur vid drift: | -10...55 °C horisontell installation-10...35 °C vertikal installation |
| Omgivningstemperatur vid lagring: | -25...70 °C |
| Relativ luftfuktighet: | 10...95 %, utan kondens (i drift)10...95 %, utan kondens (vid lagring) |
| Kapslingsklass IP: | IP20 |
| Föroreningsgrad: | 2 |
| Driftshöjd: | 0...2000 m |
| Lagringshöjd: | 0...3000 m |
| Vibrationsmotstånd: | 3.5 mm vid 5...8.4 Hz på DIN-skena3 gn vid 8.4...150 Hz på DIN-skena |
| Stöttålighet: | 15 gn under 11 ms |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606480648915 |
|---|
