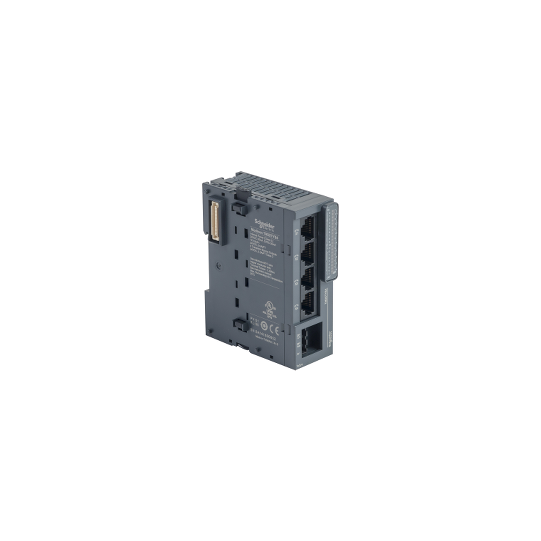

Modicon TM3 - Gränssnitt för 4 Tesys-motorer - TM3XTYS4
SKU : TM3XTYS4
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Modicon TM3 - Gränssnitt för 4 Tesys-motorer - TM3XTYS4
BESKRIVNING
| Produktsortiment: | Modicon TM3 |
|---|---|
| Typ av produkt eller komponent: | Parallellt gränssnittsmodul |
| Produktspecifik applikation: | TeSys U |
| Kompatibilitet med sortiment: | Modicon M221Modicon M251Modicon M241Modicon M262 |
| [Us] märkt matningsspänning: | 24 V DC med extern matning (- 15...20 %) |
| Antal ingångskanaler: | 12 |
| Antal utgångskanaler: | 8 |
| Strömförbrukning: | 5 mA vid 5 V DC via bussanslutning i tillståndet på35 mA vid 5 V DC via bussanslutning i tillståndet av0 mA vid 24 V DC via bussanslutning i tillståndet på10 mA vid 24 V DC via bussanslutning i tillståndet av1200 mA vid 24 V DC extern strömförsörjning i tillståndet på |
|---|---|
| Ingående spänningsgränser: | 19.2...28.8 V per ingång |
| Ingångsströmsgränser: | 5 mA per ingång |
| Svarstid: | |
| Utspänning: | 24 V DC för transistorutgång |
| Maximal belastningsström: | 800 mA per kanal i startläge under 100 ms300 mA per kanal i normalläge |
| Isolering: | Mellan RJ45-kontakterna och intern logik vid 500 V ACInisolerad mellan RJ45-kontakter |
| Typ av utgångsskydd: | Mot överbelastning, skyddsteknik: strömbegränsare |
| Återställ: | Automatisk återställning |
| Lokal signalering: | 3 lysdioder gröna för ingångsstatus per kanal2 lysdioder gröna för utgångsstatus per kanal |
| Elektrisk anslutning: | 3 x 2,5 mm² avtagbar skruvklämmblock med delning 5,08 mm justering för anslutning av 24 V DC strömförsörjning 4 RJ45-kontakter för anslutning av motorstarterna |
| Monteringsstöd: | DIN-skena TH35-15 enligt IEC 60715DIN-skena TH35-7,5 enligt IEC 60715 platta eller panel med fästkit |
| Höjd: | 90 mm |
| Djup: | 85 mm |
| Bredd: | 30 mm |
| Produktvikt: | 0,115 kg |
| Produktcertifieringar: | C-TickcULus |
|---|---|
| Märkning: | CE |
| Motstånd mot elektrostatisk urladdning: | 8 kV i luft enligt EN/IEC 61000-4-24 kV vid kontakt enligt EN/IEC 61000-4-2 |
| Motstånd mot elektromagnetiska fält: | 10 V/m 80 MHz...1 GHz enligt EN/IEC 61000-4-33 V/m 1.4 GHz...2 GHz enligt EN/IEC 61000-4-31 V/m 2 GHz...3 GHz enligt EN/IEC 61000-4-3 |
| Motstånd mot magnetfält: | 30 A/m 50/60 Hz enligt EN/IEC 61000-4-8 |
| Motstånd mot snabba transienter: | 1 kV för ingång enligt EN/IEC 61000-4-41 kV för utgång enligt EN/IEC 61000-4-4 |
| Överspänningshållfasthet: | 1 kV ingång common mode enligt EN/IEC 61000-4-51 kV utgång common mode enligt EN/IEC 61000-4-5 |
| Motstånd mot ledda störningar: | 10 V 0.15...80 MHz enligt EN/IEC 61000-4-63 V punktfrekvens (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) enligt Marinspecifikation (LR, ABS, DNV, GL) |
| Elektromagnetisk emission: | Utsänd strålning - testnivå: 40 dB?V/m QP klass A (10 m) vid 30...230 MHz enligt EN/IEC 55011Utsänd strålning - testnivå: 47 dB?V/m QP klass A (10 m) vid 230...1000 MHz enligt EN/IEC 55011 |
| Omgivande lufttemperatur vid drift: | -10...35 °C vertikal installation-10...55 °C horisontell installation |
| Omgivande lufttemperatur vid förvaring: | -25...70 °C |
| Relativ luftfuktighet: | 10...95 %, utan kondens (i drift)10...95 %, utan kondens (vid förvaring) |
| IP-kapslingsklass: | IP20 med skyddskåpa på plats |
| Föroreningsgrad: | 2 |
| Driftshöjd: | 0...2000 m |
| Förvaringshöjd: | 0...3000 m |
| Vibrationsmotstånd: | 3,5 mm vid 5...8,4 Hz på DIN-skena3 gn vid 8,4...150 Hz på DIN-skena3,5 mm vid 5...8,4 Hz på panel3 gn vid 8,4...150 Hz på panel |
| Stötbeständighet: | 15 gn under 11 ms |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606480611636 |
|---|
