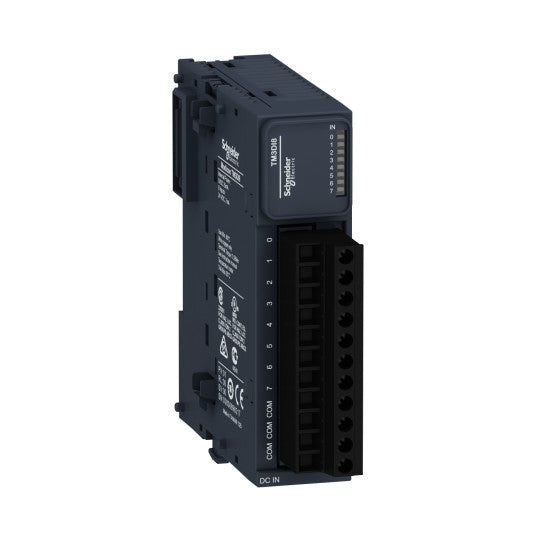

Modicon TM3 - 8 ingångar (skruv) 24VDC - TM3DI8
SKU : TM3DI8
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Modicon TM3 - 8 ingångar (skruv) 24VDC - TM3DI8
BESKRIVNING
| Produktsortiment: | Modicon TM3 |
|---|---|
| Produkt eller komponenttyp: | Diskret ingångsmodul |
| Kompatibilitet: | Modicon M241Modicon M251Modicon M221Modicon M262 |
| Antal diskreta ingångar: | 8 för ingång som uppfyller IEC 61131-2 Typ 1 |
| Diskret ingångslogik: | Sink eller source (positiv/negativ) |
| Diskret ingångsspänning: | 24 V |
| Diskret ingångsström: | 7 mA för ingång |
| Antal diskreta I/O: | 8 |
|---|---|
| Strömförbrukning: | 5 mA vid 5 V DC via busskontakt (vid frånläge)0 mA vid 24 V DC via busskontakt (vid tilläge)0 mA vid 24 V DC via busskontakt (vid frånläge)24 mA vid 5 V DC via busskontakt (vid tilläge) |
| Typ av diskret ingångsspänning: | DC |
| Garanti för spänning tillstånd 1: | 15...28.8 V för ingång |
| Garanti för ström tillstånd 1: | >= 2.5 mA (ingång) |
| Garanti för spänning tillstånd 0: | 0...5 V för ingång |
| Garanti för ström tillstånd 0: | |
| Ingångsimpedans: | 3.4 kOhm |
| Svarstid: | 4 ms (tillslag)4 ms (frånslag) |
| Lokal signalering: | 1 lysdiod per kanal (grön) för ingångsstatus |
| Elektrisk anslutning: | 11 x 2,5 mm² löstagbart skruvplint med delning 5,08 mm justering för ingångar |
| Maximal kabellängd mellan enheter: | Oskärmad kabel: |
| Isolering: | Mellan ingång och intern logik vid 500 V ACInta isolerad mellan ingångar |
| Märkning: | CE |
| Monteringsstöd: | Topphattstyp TH35-15 skena enligt IEC 60715Topphattstyp TH35-7.5 skena enligt IEC 60715 plåt eller panel med monteringssats |
| Höjd: | 90 mm |
| Djup: | 84.6 mm |
| Bredd: | 27.4 mm |
| Produktvikt: | 0.085 kg |
| Standarder: | EN/IEC 61131-2EN/IEC 61010-2-201 |
|---|---|
| Produktcertifieringar: | C-TickcULus |
| Motståndskraft mot elektrostatisk urladdning: | 8 kV i luft enligt EN/IEC 61000-4-24 kV vid kontakt enligt EN/IEC 61000-4-2 |
| Motståndskraft mot elektromagnetiska fält: | 10 V/m 80 MHz...1 GHz enligt EN/IEC 61000-4-33 V/m 1.4 GHz...2 GHz enligt EN/IEC 61000-4-31 V/m 2 GHz...3 GHz enligt EN/IEC 61000-4-3 |
| Motståndskraft mot magnetfält: | 30 A/m 50/60 Hz enligt EN/IEC 61000-4-8 |
| Motståndskraft mot snabba transienter: | 1 kV för I/O enligt EN/IEC 61000-4-4 |
| Överspänningsbeständighet: | 1 kV I/O common mode enligt EN/IEC 61000-4-5 DC |
| Motståndskraft mot ledningsbundna störningar: | 10 V 0.15...80 MHz enligt EN/IEC 61000-4-63 V punktfrekvens (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) enligt marin specifikation (LR, ABS, DNV, GL) |
| Elektromagnetisk emission: | Strålade emissioner - testnivå: 40 dB?V/m QP klass A ( 10 m) vid 30...230 MHz enligt EN/IEC 55011Strålade emissioner - testnivå: 47 dB?V/m QP klass A ( 10 m) vid 230...1000 MHz enligt EN/IEC 55011 |
| Omgivningstemperatur vid drift: | -10...35 °C vertikal installation-10...55 °C horisontell installation |
| Omgivningstemperatur vid förvaring: | -25...70 °C |
| Relativ fuktighet: | 10...95 %, utan kondensering (i drift)10...95 %, utan kondensering (i förvaring) |
| Kapslingsklass IP: | IP20 med skyddskåpa på plats |
| Föroreningsgrad: | 2 |
| Driftshöjd: | 0...2000 m |
| Förvaringshöjd: | 0...3000 m |
| Vibrationsmotstånd: | 3.5 mm vid 5...8.4 Hz på DIN-skena3 gn vid 8.4...150 Hz på DIN-skena3.5 mm vid 5...8.4 Hz på panel3 gn vid 8.4...150 Hz på panel |
| Stötbeständighet: | 15 gn i 11 ms |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606480611360 |
|---|
