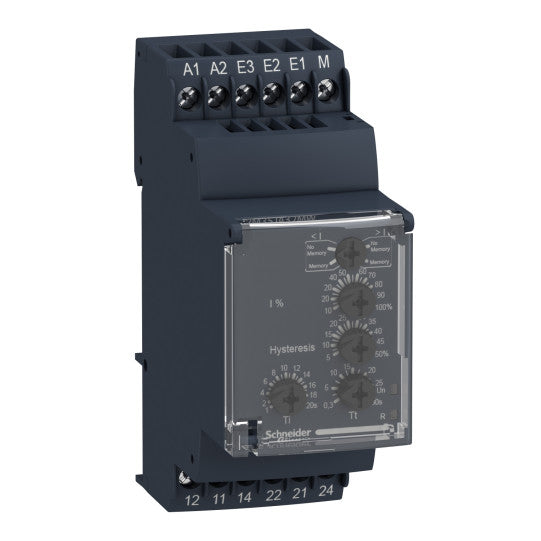

Modulärt 1-fas strömstyrningsrelä, 5 A, 2 växlande kontakter, 0,15…15 A, 24…240 V AC/DC - RM35JA32MW
SKU : RM35JA32MW
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Modulärt 1-fas strömstyrningsrelä, 5 A, 2 växlande kontakter, 0,15…15 A, 24…240 V AC/DC - RM35JA32MW
BESKRIVNING
| Produktserie: | Harmony Control Relays |
|---|---|
| Produkt eller komponenttyp: | Strömövervakningsrelä |
| Relätyp: | Strömövervakningsrelä |
| Relänamn: | RM35JA |
| Reläövervakade parametrar: | Överströms- eller underströmsdetektering |
| Tidsfördröjningstyp: | Justerbar 1...20 s, 0 + 10 % vid spänningssättning TiJusterbar 0.3...30 s, 0 + 10 % vid tröskelvärde Tt |
| Brytförmåga i VA: | 1250 VA |
| Minsta brytström: | 10 mA vid 5 V DC |
| Maximal brytström: | 5 A AC/DC |
| Maximal effektförbrukning i VA: | 3.5 VA AC |
| Mätområde: | 0.15...1.5 A E1-M-plintar0.5...5 A E2-M-plintar1.5...15 A E3-M-plintar150 mA...15 A ström |
| Användarkategori: | AC-12 enligt IEC 60947-5-1AC-13 enligt IEC 60947-5-1AC-14 enligt IEC 60947-5-1AC-15 enligt IEC 60947-5-1DC-12 enligt IEC 60947-5-1DC-13 enligt IEC 60947-5-1DC-14 enligt IEC 60947-5-1 |
| Kontakttyp och sammansättning: | 2 C/O |
| Anslutningar - plintar: | Skruvanslutningar |
| [Uc] styrkretsspänning: | 24...240 V |
| [In] nominell ström: | 5 A |
| Återställningstid: | 1500 ms tidsfördröjning |
|---|---|
| Maximal brytspänning: | 250 V AC/DC |
| [Us] nominell matningsspänning: | 24...240 V AC/DC 50/60 Hz +/- 10 % |
| Matningsspänningsgränser: | 20.4...264 V AC/DC |
| Styrkretsspänningsgränser: | - 15 % + 10 % Un |
| Maximal effektförbrukning i W: | 0.6 W DC |
| Styrkretsfrekvens: | 40...70 Hz +/- 10 % |
| Resistans över plintar: | 0.005 Ohm vid E3-M-plintar0.015 Ohm vid E2-M-plintar0.05 Ohm vid E1-M-plintar |
| Utgångskontakter: | 2 C/O |
| Nominell utgångsström: | 5 A |
| Maximal mätcykel: | 30 ms mätcykel som sant rms-värde |
| Hysteres: | 5...50 % av tröskelinställningen |
| Uppstartsfördröjning vid påslagning: | 0.3 s |
| Mätnoggrannhet: | +/- 10 % av hela skalan |
| Repeternoggrannhet: | +/- 0.5 % för ingång och mätkrets+/- 2 % för tidsfördröjning |
| Mätfel: | 0.05 %/°C vid temperaturvariation1 per volt över hela området vid spänningsvariation |
| Polaritet: | Ingen DC |
| Tröskelinställning: | 10...100 % |
| Märkning: | CE |
| Överspänningskategori: | III enligt IEC 60664-1 |
| Isolationsresistans: | > 500 MOhm vid 500 V DC mellan matning och reläutgång enligt IEC 60255-5> 500 MOhm vid 500 V DC mellan mätning och reläutgång enligt IEC 60664-1> 1 MOhm vid 500 V DC mellan matning och mätning enligt IEC 60255-5> 500 MOhm vid 500 V DC mellan matning och reläutgång enligt IEC 60664-1> 500 MOhm vid 500 V DC mellan mätning och reläutgång enligt IEC 60255-5> 1 MOhm vid 500 V DC mellan matning och mätning enligt IEC 60664-1 |
| [Ui] nominell isolationsspänning: | 250 V enligt IEC 60664-1 |
| Driftsposition: | Valfri position utan sänkt effekt |
| Anslutningar - plintar: | Skruvplintar, 1 x 0.5...1 x 4 mm² (AWG 20...AWG 11) solid utan kabeländeSkruvplintar, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) solid utan kabeländeSkruvplintar, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 12) flexibel med kabeländeSkruvplintar, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) flexibel med kabelände |
| Åtdragningsmoment: | 0.6...1 N.m enligt IEC 60947-1 |
| Kapslingsmaterial: | Självsläckande plast |
| Lokal signalering: | LED (grön) för ström PÅLED (gul) för relä PÅ |
| Montering: | 35 mm symmetrisk DIN-skena enligt EN/IEC 60715 |
| Elektrisk livslängd: | 100000 cykler |
| Mekanisk livslängd: | 30000000 cykler |
| Drifthastighet: | |
| Säkerhetsdata: | MTTFd = 296.8 årB10d = 270000 |
| Kontaktmaterial: | Kadmiumfri |
| Bredd: | 35 mm |
| Produktvikt: | 0.13 kg |
| Funktionalitet: | Överström eller underström i fönsterläge |
| Kompatibilitetskod: | RM3 |
| Immunitet mot mikroavbrott: | 50 ms |
|---|---|
| Elektromagnetisk kompatibilitet: | Emissionsstandard för industrimiljöer enligt EN/IEC 61000-6-4Emissionsstandard för bostads-, kommersiella och lättindustriella miljöer enligt EN/IEC 61000-6-3Immunitet för industrimiljöer enligt NF EN/IEC 61000-6-2 |
| Standarder: | EN/IEC 60255-6 |
| Produktcertifieringar: | GLULGOSTC-TickCSA |
| Omgivande lufttemperatur för lagring: | -40...70 °C |
| Omgivande lufttemperatur för drift: | -20...50 °C |
| Relativ luftfuktighet: | 95 % vid 55 °C enligt IEC 60068-2-30 |
| Vibrationsmotstånd: | 0.35 mm (f= 5...57.6 Hz) enligt IEC 60068-2-61 gn (f= 57.6...150 Hz) enligt IEC 60255-21-1 |
| Stöttålighet: | 15 gn i 11 ms enligt IEC 60255-21-1 |
| IP-kapslingsklass: | IP20 (plintar) enligt IEC 60529IP30 (hölje) enligt IEC 60529 |
| Föroreningsgrad: | 3 enligt IEC 60664-1 |
| Dielektrisk testspänning: | 2 kV, 1 min AC 50 Hz enligt IEC 60255-52 kV, 1 min AC 50 Hz enligt IEC 60664-1 |
| Icke-dissiperande chockvåg: | 4 kV enligt IEC 60255-54 kV enligt IEC 60664-14 kV enligt IEC 61000-4-5 |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389119405225 |
|---|
