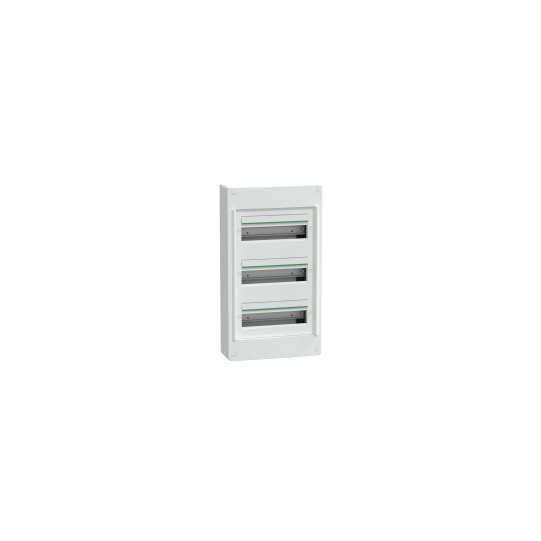

Modulkapsling, PrismaSeT XS, utanpåliggande, 3 x 13 moduler, 1 jord + 1 neutral + 1 fas kopplingsplintar, utan dörr - LVSXT313
SKU : LVSXT313
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Modulkapsling, PrismaSeT XS, utanpåliggande, 3 x 13 moduler, 1 jord + 1 neutral + 1 fas kopplingsplintar, utan dörr - LVSXT313
BESKRIVNING
| Serie: | PrismaSeT |
|---|---|
| Produktnamn: | XS |
| Produkt eller komponenttyp: | Kapsling |
| Kapslingstyp: | Fördelningscentral |
| Kapslingsmontering: | Utanpåliggande |
| Bredd: | Total: 336 mm |
|---|---|
| Höjd: | Total: 600 mm |
| Djup: | Total |
| Invändigt djup: | 115 mm |
| Antal 18 mm moduler per rad: | 13 |
| Antal horisontella rader: | 3 |
| Totalt antal 18 mm moduler: | 39 |
| 9 mm moduler: | 78 |
| Elektrisk isolationsklass: | Klass II |
| Medföljande utrustning: | 3 identifieringsetiketter3 etikettskydd3 kopplingsplint1 fyllningslisteremsa1 dörr som beställs separat3 DIN-skenor1 bakplåt |
| Typ av frontplatta: | Modulär |
| Typ av skena: | Symmetrisk DIN |
| Beskrivning av montageplatta: | Utan montageplatta |
| Effektförlust i W: | 45 W |
| [In] märkström: | 90 A |
| [Ui] märkisolationsspänning: | 400 V |
| Kabelgenomföring: | Kabel eller rörHålplåtarKabelrännaAvtagbara plåtar |
| Antal kopplingsplintar: | 1 jord med 24 utgående1 neutral med 7 utgående1 fas med 7 utgående |
| Fördelningsblock utgående: | 3 x 25 mm² + 21 x 4 mm² för jord1 x 35 mm² + 6 x 16 mm² för neutral1 x 35 mm² + 6 x 16 mm² för fas |
| Anslutningar - terminaler: | Skruvkoppling (jord) , 3 x 6...25 mm²Instick (jord) , 21 x 1.5...4 mm² (flexibel) Instick (jord) , 21 x 6 mm² (stel eller flertrådig) Skruvkoppling (neutral) , 1 x 35 mm²Skruvkoppling (neutral) , 6 x 16 mm²Skruvkoppling (fas) , 1 x 35 mm²Skruvkoppling (fas) , 6 x 16 mm² |
| Kapslingsmaterial: | Baksida: termoplastKapsling: termoplastFrontplatta: termoplast |
| Nettovikt: | 3.900 kg |
| Färg: | Kapsling: vit (RAL 9003)Frontplatta: vit (RAL 9003) |
| Marknadssegment: | BostäderSmå byggnader |
| Brandtålighet: | Bakplåt: 750 °C enligt IEC 60695-2-11Kapsling: 750 °C enligt IEC 60695-2-11Frontplatta: 750 °C enligt IEC 60695-2-11 |
|---|---|
| Kapslingsklass IP: | IP30 utan dörrIP40 med dörr |
| Kapslingsklass IK: | IK08 utan dörrIK09 med dörr |
| Överspänningskategori: | II |
| Omgivningstemperatur vid drift: | -25...60 °C |
| Standarder: | IEC 60670-1IEC 60670-24IEC 61439-1IEC 61439-3 |
| Kvalitetsmärkningar: | IMQ |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordningen |
| Förpackning 1: | PCEnheter i förpackning 1 |
| EAN-kod: | 3606482041325 |
|---|
