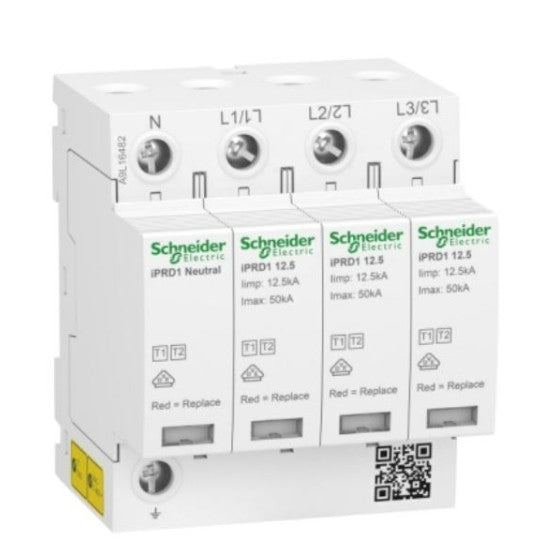

Modulär överspänningsavledare, Acti9 iPRD1 12.5, 3 P + N, 350 V, med fjärrrapportering - A9L16482
SKU : A9L16482
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Modulär överspänningsavledare, Acti9 iPRD1 12.5, 3 P + N, 350 V, med fjärrrapportering - A9L16482
BESKRIVNING
| Serie: | Acti9 |
|---|---|
| Produktnamn: | Acti9 iPRD1 |
| Produkt- eller komponenttyp: | Överspänningsskydd |
| Enhetens kortnamn: | IPRD1 12.5 |
| Enhetsapplikation: | Distribution |
| Polbeskrivning: | 3P + N |
| Fjärrsignalering: | Med |
| Sammansättning av signalkontakter: | 1 SD (1 C/O) |
| Typ av överspänningsskydd: | Elektriskt distributionsnät |
| Jordsystem: | TTTN-S |
| Klass för överspänningsskydd: | Typ 1 + 2 |
|---|---|
| Teknik för överspänningsskydd: | MOV + GDT |
| [Ue] nominell driftspänning: | 230/400 V AC (+/- 10 %) vid 50...60 Hz |
| Nominell urladdningsström: | 20 kA |
| Maximal urladdningsström: | 50 kA |
| [Iimp] impulsström: | Gemensam läge: 50 kA N/PEDifferentialläge: 12.5 kA L/N |
| [Uc] maximal kontinuerlig driftspänning: | Differentialläge: 350 V L/NGemensam läge: 255 V N/PE |
| Maximalt [Up] spänningsskyddsnivå: | |
| Restström: | 0.003 mA N/PE |
| [Ut] tillfällig överspänning: | 337 V L/N 5 s tålighet1200 V N/PE 200 ms säkert felfunktionsläge |
| Typ av frånkopplingsanordning: | Tillhörande säkring gG 160 A 120 kA standardTillhörande dvärgbrytare Compact NSX160E 80 A 25 kA standard |
| Kortslutningshållfasthet: | 50 kA |
| Lokal signalering: | Vit mekanisk indikator för driftRöd mekanisk indikator för livslängdslut |
| Monteringsmetod: | Snäppfäste |
| Monteringsstöd: | DIN-skena |
| 9 mm moduler: | 8 |
| Höjd: | 89 mm |
| Bredd: | 72 mm |
| Djup: | 69 mm |
| Produktvikt: | 619 g |
| Färg: | Vit (RAL 9003) |
| Material: | PA6 |
| Svarstid: | |
| Anslutningar - terminaler: | Tunnelanslutning (fas) 10...25 mm² flexibelTunnelanslutning (fas) 10...35 mm² styvTunnelanslutning (jord) 16...25 mm² flexibelTunnelanslutning (jord) 16...35 mm² styv |
| Ledarisoleringens avskalningslängd: | 14 mm |
| Åtdragningsmoment: | 3.5 N.m |
| Impulsström: | 12.5 kA |
| Marknadssegment: | Mindre kommersiellBostäder |
| Standarder: | EN 61643-11:2012IEC 61643-11:2011 |
|---|---|
| Kvalitetsmärkningar: | CEEACVDE |
| IP-kapslingsklass: | IP40 på fronten: enligt IEC 60529IP20 inbyggd: enligt IEC 60529 |
| IK-skyddsklass: | IK05 enligt IEC 62262 |
| Föroreningsgrad: | 3 |
| Relativ fuktighet: | 5...95 % |
| Driftshöjd: | 2000 m |
| Omgivande lufttemperatur för drift: | -25...60 °C |
| Omgivande lufttemperatur för lagring: | -40...80 °C |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606481490223 |
|---|
