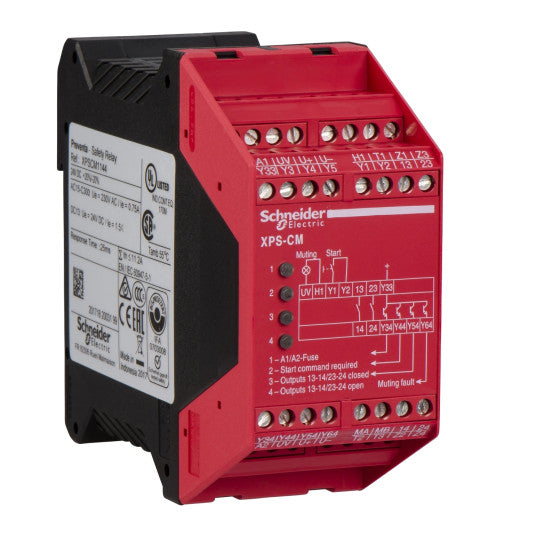

modul XPS-CM - envägs ljusgivare - 24 V DC - XPSCM1144P
SKU : XPSCM1144P
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
modul XPS-CM - envägs ljusgivare - 24 V DC - XPSCM1144P
BESKRIVNING
| Produktsortiment: | Telemecanique Safety ljusridåer XUSL |
|---|---|
| Typ av produkt eller komponent: | Säkerhetsmodul |
| Namn på säkerhetsmodul: | XPSCM |
| Användning av säkerhetsmodul: | För övervakning av enstrålig fotoelektrisk sensor |
| Modulfunktion: | Inbyggd dämpning |
| Säkerhetsnivå: | Kan uppnå kategori 2 med lämpligt styrsystem och korrekt kabeldragning enligt EN/ISO 13849-1Kan uppnå SILCL 1 med lämpligt styrsystem och korrekt kabeldragning enligt EN/IEC 62061Kan uppnå PL = c med lämpligt styrsystem och korrekt kabeldragning enligt EN/ISO 13849-1 |
| Säkerhetstillförlitlighetsdata: | MTTFd = 16.6 år enligt EN/ISO 13849-1DC = 95.5 % enligt EN/ISO 13849-1PFH = 3.12E-7 1/h enligt EN/IEC 61508PFHd = 3.12E-7 1/h enligt EN/IEC 62061 |
| Antal ingångar: | 2 (plint(ar) MA, MB) för mutingfunktion4 (plint(ar) Z1, Z2, Z3, Z4) för sensor |
| Ingångsspänning: | 24 V DC för sensor24 V DC (plint(ar) U+, U-) för mutingfunktion |
| Ingångskompatibilitet: | XC gränslägesbrytare för mutingfunktionXU2M18PP340... för mutingfunktionXU2S18PP340... (infraröd) för sensorXU9M18PP340... för mutingfunktion |
| Anslutningar - plintar: | Skruvklämmor, avtagbar plint, 1 x 0.2...1 x 2.5 mm² solid eller flexibel utan ändhylsaSkruvklämmor, avtagbar plint, 1 x 0.25...1 x 2.5 mm² flexibel med ändhylsa, med hylsaSkruvklämmor, avtagbar plint, 1 x 0.25...1 x 2.5 mm² flexibel med ändhylsa, utan hylsaSkruvklämmor, avtagbar plint, 2 x 0.2...2 x 1 mm² solid utan ändhylsaSkruvklämmor, avtagbar plint, 2 x 0.2...2 x 1.5 mm² flexibel utan ändhylsaSkruvklämmor, avtagbar plint, 2 x 0.25...2 x 1 mm² flexibel med ändhylsa, utan hylsaSkruvklämmor, avtagbar plint, 2 x 0.5...2 x 1.5 mm² flexibel med ändhylsa, med dubbelhylsa |
| Utgångstyp: | Relä 2 NO (13-14, 23-24), potentialfritt |
| Antal ytterligare kretsar: | 0 |
| [Us] märkt matningsspänning: | 24 V DC - 20...20 % |
| Sensorens strömförsörjning: | U+, U-: 24 V DC |
|---|---|
| Maximal matningsström för sensorer: | 200 mA |
| Ingångsström: | 200 mA för mutingfunktion |
| Synkroniseringstid mellan ingångar: | 3 s (+/- 20 %) för aktivering av MA/MB muting-signal |
| Maximal muting-varaktighet: | 60 s (- 10...30 %) |
| Maximal linje resistans: | 10 Ohm för sensorns strömförsörjning |
| Brytförmåga: | 180 VA hållande AC-15 C300 reläutgång1800 VA inrush AC-15 C300 reläutgång |
| Brytförmåga: | 20 mA vid 24 V för solid state-utgång1.5 A vid 24 V (DC-13) tidskonstant: 50 ms för reläutgång |
| Tillhörande säkringsklassning: | 4 A gG för reläutgång enligt DIN VDE 0660 del 2004 A gG för reläutgång enligt EN/IEC 60947-5-16 A snabb säkring för reläutgång enligt DIN VDE 0660 del 2006 A snabb säkring för reläutgång enligt EN/IEC 60947-5-1 |
| Minsta utgångsström: | 10 mA för reläutgång |
| Minsta utgångsspänning: | 17 V för reläutgång |
| Maximal svarstid vid öppen ingång: | 25 ms |
| Lokal signalering: | 1 LED, funktion elektronisk intern säkringsstatus1 LED, funktion omstart1 LED, funktion säkerhetsutgångar stängda1 LED, funktion säkerhetsutgångar öppna1 glödlampa, funktion muting effektförbrukning: 4...6.5 W |
| Utgångens termiska ström: | 5.6 A per relä11 A maximalt |
| Effektförbrukning i W: | 15 W |
| Skyddstyp: | Elektronisk intern säkring |
| [Ui] nominell isolationsspänning: | 300 V (föroreningsgrad 2) enligt DIN VDE 0110 del 1 och 2300 V (föroreningsgrad 2) enligt EN/IEC 60947-5-1 |
| [Uimp] nominell impulsöverspänningshållfasthet: | 4 kV överspänningskategori III enligt DIN VDE 0110 del 1 och 24 kV överspänningskategori III enligt EN/IEC 60947-5-1 |
| Omgivningstemperatur vid drift: | -10...55 °C |
|---|---|
| Omgivningstemperatur för lagring: | -25...85 °C |
| IP-skyddsklass: | IP20 (terminaler) enligt IEC 60529IP40 (kapsling) enligt IEC 60529 |
| Hållbarhet: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110274134 |
|---|
