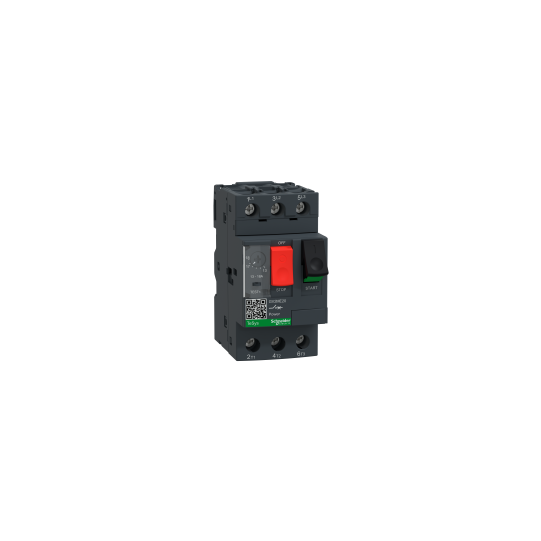

motorskyddsbrytare GV2ME 13 till 18 A 3P 3d magnetotermisk utlösning - GV2ME20
SKU : GV2ME20
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
motorskyddsbrytare GV2ME 13 till 18 A 3P 3d magnetotermisk utlösning - GV2ME20
BESKRIVNING
| Serie: | TeSysTeSys Deca |
|---|---|
| Produktserie: | TeSys GV2 |
| Produktnamn: | TeSys GV2TeSys Deca |
| Produkt- eller komponenttyp: | Brytare |
| Kort namn på enhet: | GV2ME |
| Tillämpning av enheten: | Motor |
| Frigösningsenhetens teknik: | Termomagnetisk |
| Beskrivning av poler: | 3P |
|---|---|
| Nätverkstyp: | AC |
| Användningskategori: | AC-3 enligt IEC 60947-4-1Kategori A enligt IEC 60947-2 |
| Nätverksfrekvens: | 50/60 Hz enligt IEC 60947-4-1 |
| Fästmetod: | 35 mm symmetrisk DIN-skena: klipptPanel: skruvad (med adapterplatta) |
| Driftposition: | Valfri position |
| Motoreffekt kW: | 7.5 kW vid 400/415 V AC 50/60 Hz9 kW vid 500 V AC 50/60 Hz15 kW vid 690 V AC 50/60 Hz |
| Brytförmåga: | 100 kA Icu vid 230/240 V AC 50/60 Hz enligt IEC 60947-23 kA Icu vid 690 V AC 50/60 Hz enligt IEC 60947-215 kA Icu vid 400/415 V AC 50/60 Hz enligt IEC 60947-28 kA Icu vid 440 V AC 50/60 Hz enligt IEC 60947-26 kA Icu vid 500 V AC 50/60 Hz enligt IEC 60947-2 |
| [Ics] nominell driftkortslutningsbrytförmåga: | 100 % vid 230/240 V AC 50/60 Hz enligt IEC 60947-275 % vid 690 V AC 50/60 Hz enligt IEC 60947-275 % vid 500 V AC 50/60 Hz enligt IEC 60947-250 % vid 400/415 V AC 50/60 Hz enligt IEC 60947-250 % vid 440 V AC 50/60 Hz enligt IEC 60947-2 |
| Styrtyp: | Tryckknapp |
| [In] Märkström: | 18 A |
| Märkning av utlösningsenhet: | 13...18 A |
| Magnetisk utlösningsström: | 223 A |
| [Ue] nominell driftspänning: | 690 V AC 50/60 Hz enligt IEC 60947-2 |
| [Ui] nominell isolationsspänning: | 690 V AC 50/60 Hz enligt IEC 60947-2 |
| [Ith] konventionell termisk ström i fri luft: | 18 A enligt IEC 60947-4-1 |
| [Uimp] nominell impulsöverspänning: | 6 kV enligt IEC 60947-2 |
| Effektförlust per pol: | 2.5 W |
| Mekanisk hållbarhet: | 100000 cykler |
| Elektrisk hållbarhet: | 100000 cykler för AC-3 vid 440 V |
| Maximal driftshastighet: | 25 cykler/h |
| Nominell tjänstgöring: | Kontinuerlig enligt IEC 60947-4-1 |
| Direktanslutning: | Utan |
| Åtdragningsmoment: | 1.7 N.m på skruvklämmor |
| Lämplighet för isolering: | Ja enligt IEC 60947-1 |
| Faskänslighet: | Ja enligt IEC 60947-4-1 |
| Höjd: | 89 mm |
| Bredd: | 45 mm |
| Djup: | 78.5 mm |
| Produktvikt: | 0.26 kg |
| Färg: | Mörkgrå |
| Kompatibilitetskod: | GV2ME |
| Standarder: | EN/IEC 60947-2EN/IEC 60947-4-1CSA C22.2 No 60947-4-1UL 60947-4-1 |
|---|---|
| Produktcertifieringar: | IECEE CB SchemeULCSACCCEACATEXBVLROS (Lloyds register of shipping)DNV-GLRINAUKCA |
| Skyddsbehandling: | TH |
| IP-skyddsgrad: | IP20 enligt IEC 60529 |
| IK-skyddsgrad: | IK04 |
| Omgivningstemperatur för drift: | -20...60 °C |
| Omgivningstemperatur för förvaring: | -40...80 °C |
| Brandmotstånd: | 960 °C enligt IEC 60695-2-1 |
| Arbetshöjd: | 2000 m |
| Status för hållbart erbjudande: | Green Premium-produktREACh förordning |
| EAN-kod: | 3389110343199 |
|---|
