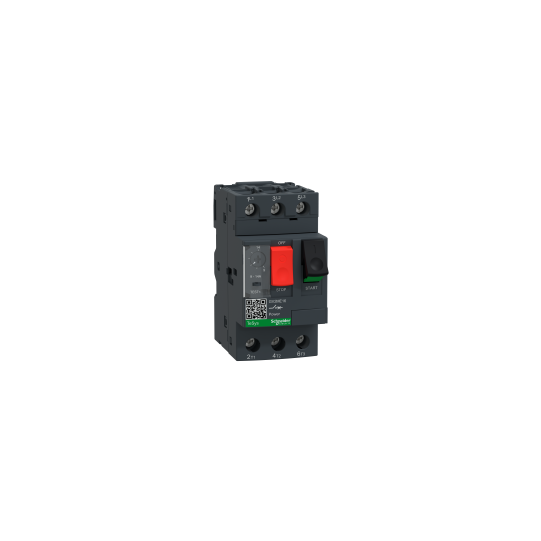

motorskyddsbrytare GV2ME 9 till 14 A 3P 3d magnetotermisk utlösning - GV2ME16
SKU : GV2ME16
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
motorskyddsbrytare GV2ME 9 till 14 A 3P 3d magnetotermisk utlösning - GV2ME16
BESKRIVNING
| Serie: | TeSysTeSys Deca |
|---|---|
| Produktserie: | TeSys GV2 |
| Produktnamn: | TeSys GV2TeSys Deca |
| Produkt eller komponenttyp: | Effektbrytare |
| Apparatens kortnamn: | GV2ME |
| Användning av enhet: | Motor |
| Utlösningsenhetens teknik: | Termomagnetisk |
| Polbeskrivning: | 3P |
|---|---|
| Nätverkstyp: | AC |
| Användningskategori: | AC-3 enligt IEC 60947-4-1Kategori A enligt IEC 60947-2 |
| Nätverksfrekvens: | 50/60 Hz enligt IEC 60947-4-1 |
| Fästläge: | 35 mm symmetrisk DIN-skena: fästPanel: skruvad (med adapterplatta) |
| Driftposition: | Alla positioner |
| Motoreffekt kW: | 5,5 kW vid 400/415 V AC 50/60 Hz7,5 kW vid 500 V AC 50/60 Hz9 kW vid 690 V AC 50/60 Hz11 kW vid 690 V AC 50/60 Hz |
| Brytförmåga: | 100 kA Icu vid 230/240 V AC 50/60 Hz enligt IEC 60947-23 kA Icu vid 690 V AC 50/60 Hz enligt IEC 60947-215 kA Icu vid 400/415 V AC 50/60 Hz enligt IEC 60947-28 kA Icu vid 440 V AC 50/60 Hz enligt IEC 60947-26 kA Icu vid 500 V AC 50/60 Hz enligt IEC 60947-2 |
| [Ics] märk service kortslutningsbrytförmåga: | 100 % vid 230/240 V AC 50/60 Hz enligt IEC 60947-275 % vid 690 V AC 50/60 Hz enligt IEC 60947-275 % vid 500 V AC 50/60 Hz enligt IEC 60947-250 % vid 400/415 V AC 50/60 Hz enligt IEC 60947-250 % vid 440 V AC 50/60 Hz enligt IEC 60947-2 |
| Typ av styrning: | Tryckknapp |
| [In] märkström: | 14 A |
| Utlösningsenhets märkdata: | 9...14 A |
| Magnetisk utlösningsström: | 170 A |
| [Ue] nominell driftspänning: | 690 V AC 50/60 Hz enligt IEC 60947-2 |
| [Ui] nominell isolationsspänning: | 690 V AC 50/60 Hz enligt IEC 60947-2 |
| [Ith] konventionell termisk ström i fri luft: | 14 A enligt IEC 60947-4-1 |
| [Uimp] nominell impulshållfasthetsspänning: | 6 kV enligt IEC 60947-2 |
| Effektförlust per pol: | 2,5 W |
| Mekanisk livslängd: | 100000 cykler |
| Elektrisk livslängd: | 100000 cykler för AC-3 vid 440 V |
| Maximal drifthastighet: | 25 cykler/timme |
| Märktjänst: | Kontinuerlig enligt IEC 60947-4-1 |
| Direktkontakt: | Utan |
| Åtdragningsmoment: | 1,7 N.m på skruvklämmor |
| Lämplighet för isolering: | Ja enligt IEC 60947-1 |
| Faskänslighet: | Ja enligt IEC 60947-4-1 |
| Höjd: | 89 mm |
| Bredd: | 45 mm |
| Djup: | 78,5 mm |
| Produktvikt: | 0,26 kg |
| Färg: | Mörkgrå |
| Kompatibilitetskod: | GV2ME |
| Standarder: | EN/IEC 60947-2EN/IEC 60947-4-1CSA C22.2 No 60947-4-1UL 60947-4-1 |
|---|---|
| Produktcertifieringar: | IECEE CB SchemeULCSACCCEACATEXBVLROS (Lloyds register of shipping)DNV-GLRINAUKCA |
| Skyddsbehandling: | TH |
| IP-kapslingsklass: | IP20 enligt IEC 60529 |
| IK-kapslingsklass: | IK04 |
| Omgivande lufttemperatur vid drift: | -20...60 °C |
| Omgivande lufttemperatur vid förvaring: | -40...80 °C |
| Brandbeständighet: | 960 °C enligt IEC 60695-2-1 |
| Drifthöjd: | 2000 m |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110343175 |
|---|
