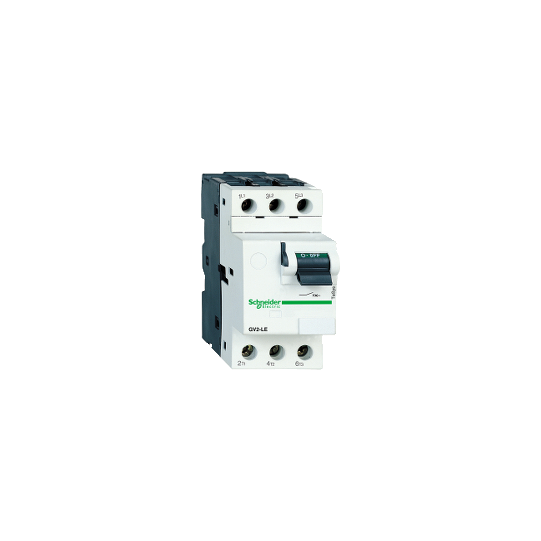

Motorskyddsbrytare, TeSys GV2, 3P, 10 A, magnetisk, vridreglage, skruvklämmor - GV2LE14
SKU : GV2LE14
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Motorskyddsbrytare, TeSys GV2, 3P, 10 A, magnetisk, vridreglage, skruvklämmor - GV2LE14
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktserie: | TeSys GV2 |
| Produktnamn: | TeSys GV2 |
| Typ av produkt eller komponent: | Effektbrytare |
| Kortnamn för enhet: | GV2LE |
| Apparattillämpning: | Motor |
| Polbeskrivning: | 3P |
| Nätverkstyp: | AC |
| Användarkategori: | Kategori A enligt IEC 60947-2AC-3 enligt IEC 60947-4-1 |
| Nätverksfrekvens: | 50/60 Hz enligt IEC 60947-2 |
| Brytförmåga: | 100 kA Icu vid 230/240 V AC 50/60 Hz enligt IEC 60947-2100 kA Icu vid 400/415 V AC 50/60 Hz enligt IEC 60947-210 kA Icu vid 500 V AC 50/60 Hz enligt IEC 60947-23 kA Icu vid 690 V AC 50/60 Hz enligt IEC 60947-215 kA Icu vid 440 V AC 50/60 Hz enligt IEC 60947-2 |
| [Ics] nominell tjänstekortslutningsbrytförmåga: | 100 % vid 500 V AC 50/60 Hz enligt IEC 60947-2100 % vid 230/240 V AC 50/60 Hz enligt IEC 60947-2100 % vid 440 V AC 50/60 Hz enligt IEC 60947-2100 % vid 400/415 V AC 50/60 Hz enligt IEC 60947-275 % vid 690 V AC 50/60 Hz enligt IEC 60947-2 |
| Utlösningsteknik: | Magnetisk |
| Magnetisk utlösningsström: | 138 A |
| Fästmetod: | 35 mm symmetrisk DIN-skena: fastklämdPanel: skruvad (med adapterplatta) |
|---|---|
| Driftposition: | Valfri position |
| Motoreffekt kW: | 3 kW vid 400/415 V AC 50/60 Hz4 kW vid 400/415 V AC 50/60 Hz4 kW vid 500 V AC 50/60 Hz5.5 kW vid 690 V AC 50/60 Hz7.5 kW vid 690 V AC 50/60 Hz5.5 kW vid 500 V AC 50/60 Hz |
| Kontrolltyp: | Vippa |
| [In] märkström: | 10 A |
| [Ue] nominell driftspänning: | 690 V AC 50/60 Hz enligt IEC 60947-2 |
| [Ui] nominell isolationsspänning: | 690 V AC 50/60 Hz enligt IEC 60947-2 |
| [Uimp] nominell impulsöverspänningshållfasthet: | 6 kV enligt IEC 60947-2 |
| Effektförlust per pol: | 1.8 W |
| Mekanisk livslängd: | 100000 cykler |
| Elektrisk livslängd: | 100000 cykler för AC-3 vid 415 V |
| Maximal drifthastighet: | 40 cyk/h |
| Märkdrift: | Kontinuerlig enligt IEC 60947-4-1 |
| Direkt anslutning: | Utan |
| Anslutningar - plintar: | Skruvklämmor 2 kabel(ar) 1...6 mm² solidSkruvklämmor 2 kabel(ar) 1.5...6 mm² flexibel utan ändhylsaSkruvklämmor 2 kabel(ar) 1...4 mm² flexibel med ändhylsa |
| Åtdragningsmoment: | 1.7 N.m på skruvklämmor |
| Mekanisk robusthet: | Stötar: 30 Gn enligt IEC 60068-2-27Vibrationer: 5 Gn, 5...150 Hz enligt IEC 60068-2-6 |
| Lämplighet för isolering: | Ja enligt IEC 60947-1 |
| Höjd: | 89 mm |
| Bredd: | 45 mm |
| Djup: | 78.5 mm |
| Produktvikt: | 0.33 kg |
| Kompatibilitetskod: | GV2LE |
| Standarder: | EN/IEC 60947-2EN/IEC 60947-4-1CSA C22.2 No 60947-4-1UL 60947-4-1 |
|---|---|
| Produktcertifieringar: | IECEE CB SchemeULCSACCCEACRINALROS (Lloyds register of shipping)DNV-GLBVUKCA |
| Skyddsbehandling: | TH |
| Kapslingsklass IP: | IP20 enligt IEC 60529 |
| Kapslingsklass IK: | IK04 |
| Omgivande lufttemperatur för drift: | -20...60 °C |
| Omgivande lufttemperatur för lagring: | -40...80 °C |
| Brandtålighet: | 960 °C enligt IEC 60695-2-1 |
| Drifthöjd: | 0...2000 m |
| Status för hållbart erbjudande: | Green Premium produktREACh-förordningen |
| EAN-kod: | 3389110516975 |
|---|
