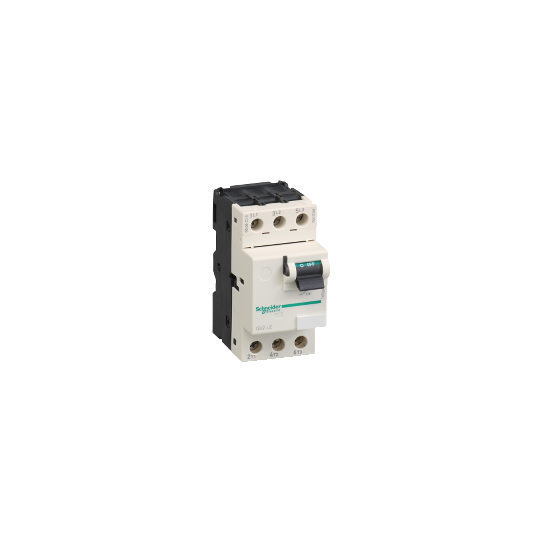

Motorkretsbrytare, TeSys GV2, 3P, 25 A, magnetisk, vridkontroll, skruvanslutningar - GV2LE22
SKU : GV2LE22
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Motorkretsbrytare, TeSys GV2, 3P, 25 A, magnetisk, vridkontroll, skruvanslutningar - GV2LE22
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktsortiment: | TeSys GV2 |
| Produktnamn: | TeSys GV2 |
| Produkt eller komponenttyp: | Effektbrytare |
| Kort namn på enhet: | GV2LE |
| Enhetsapplikation: | Motor |
| Polbeskrivning: | 3P |
| Nätverkstyp: | AC |
| Användningskategori: | Kategori A enligt IEC 60947-2AC-3 enligt IEC 60947-4-1 |
| Nätverksfrekvens: | 50/60 Hz enligt IEC 60947-2 |
| Brytförmåga: | 50 kA Icu vid 230/240 V AC 50/60 Hz enligt IEC 60947-23 kA Icu vid 690 V AC 50/60 Hz enligt IEC 60947-215 kA Icu vid 400/415 V AC 50/60 Hz enligt IEC 60947-26 kA Icu vid 440 V AC 50/60 Hz enligt IEC 60947-24 kA Icu vid 500 V AC 50/60 Hz enligt IEC 60947-2 |
| [Ics] nominell tjänst kortslutningsbrytförmåga: | 100 % vid 230/240 V AC 50/60 Hz enligt IEC 60947-275 % vid 500 V AC 50/60 Hz enligt IEC 60947-275 % vid 690 V AC 50/60 Hz enligt IEC 60947-250 % vid 440 V AC 50/60 Hz enligt IEC 60947-240 % vid 400/415 V AC 50/60 Hz enligt IEC 60947-2 |
| Utlösarenhetsteknik: | Magnetisk |
| Magnetisk utlösningsström: | 327 A |
| Fästläge: | 35 mm symmetrisk DIN-skena: fästPanel: skruvad (med adapterplatta) |
|---|---|
| Driftläge: | Valfri position |
| Motoreffekt kW: | 9 kW vid 400/415 V AC 50/60 Hz11 kW vid 400/415 V AC 50/60 Hz11 kW vid 500 V AC 50/60 Hz15 kW vid 500 V AC 50/60 Hz18.5 kW vid 690 V AC 50/60 Hz |
| Kontrolltyp: | Vippa |
| [In] Märkström: | 25 A |
| [Ue] Nominell driftspänning: | 690 V AC 50/60 Hz enligt IEC 60947-2 |
| [Ui] Nominell isolationsspänning: | 690 V AC 50/60 Hz enligt IEC 60947-2 |
| [Uimp] Nominell impulsöverspänningshållfasthet: | 6 kV enligt IEC 60947-2 |
| Effektförlust per pol: | 1.8 W |
| Mekanisk hållbarhet: | 100000 cykler |
| Elektrisk hållbarhet: | 100000 cykler för AC-3 vid 415 V |
| Maximal driftfrekvens: | 40 cykler/h |
| Märkdrift: | Kontinuerlig enligt IEC 60947-4-1 |
| Direktanslutning: | Utan |
| Anslutningar - plintar: | Skruvanslutningar 2 kabel(ar) 1...6 mm² solidaSkruvanslutningar 2 kabel(ar) 1.5...6 mm² flexibla utan kabeländeSkruvanslutningar 2 kabel(ar) 1...4 mm² flexibla med kabelände |
| Åtdragningsmoment: | 1.7 N.m på skruvanslutningar |
| Mekanisk robusthet: | Stötar: 30 Gn enligt IEC 60068-2-27Vibrationer: 5 Gn, 5...150 Hz enligt IEC 60068-2-6 |
| Lämplighet för isolering: | Ja enligt IEC 60947-1 |
| Höjd: | 89 mm |
| Bredd: | 45 mm |
| Djup: | 78.5 mm |
| Produktvikt: | 0.33 kg |
| Kompatibilitetskod: | GV2LE |
| Standarder: | EN/IEC 60947-2EN/IEC 60947-4-1CSA C22.2 No 60947-4-1UL 60947-4-1 |
|---|---|
| Produktcertifieringar: | IECEE CB SchemeULCSACCCEACRINALROS (Lloyds register of shipping)DNV-GLBVUKCA |
| Skyddsbehandling: | TH |
| Kapslingsklass IP: | IP20 enligt IEC 60529 |
| Kapslingsklass IK: | IK04 |
| Omgivande lufttemperatur för drift: | -20...60 °C |
| Omgivande lufttemperatur för förvaring: | -40...80 °C |
| Brandmotstånd: | 960 °C enligt IEC 60695-2-1 |
| Driftshöjd: | 0...2000 m |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110517033 |
|---|
