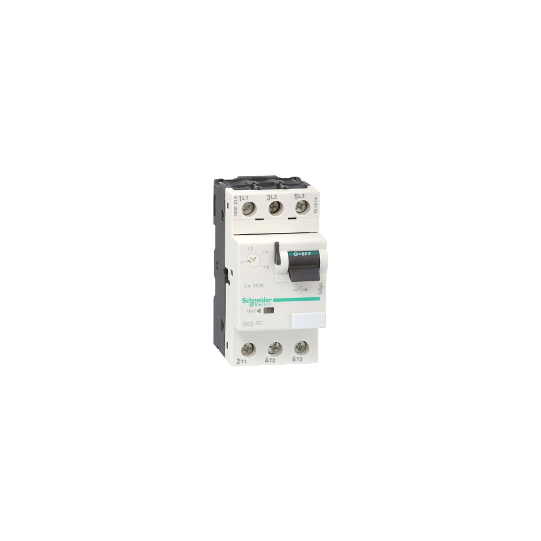

Motorskyddsbrytare, TeSys GV2, 3P, 9-14 A, termomagnetisk, skruvanslutning – GV2RT16
SKU : GV2RT16
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Motorskyddsbrytare, TeSys GV2, 3P, 9-14 A, termomagnetisk, skruvanslutning – GV2RT16
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktserie: | TeSys GV2 |
| Produktnamn: | TeSys GV2 |
| Produkt eller komponenttyp: | Effektbrytare |
| Kort namn på enhet: | GV2RT |
| Enhetsapplikation: | TransformatorMotor |
| Utlösningsteknik: | Termisk-magnetisk |
| Polbeskrivning: | 3P |
|---|---|
| Nätverkstyp: | AC |
| Användarkategori: | AC-3 enligt IEC 60947-4-1Kategori A enligt IEC 60947-2 |
| Nätverksfrekvens: | 50/60 Hz enligt IEC 60947-4-1 |
| Fästläge: | 35 mm symmetrisk DIN-skena: fastklämdPanel: skruvad (med adapterplatta) |
| Driftposition: | Valfri position |
| Motorstyrka kW: | 2.2 kW vid 220/230 V AC 50/60 Hz motorskydd hög toppström3 kW vid 220/230 V AC 50/60 Hz motorskydd hög toppström5.5 kW vid 400/415 V AC 50/60 Hz motorskydd hög toppström5.5 kW vid 440 V AC 50/60 Hz motorskydd hög toppström7.5 kW vid 440 V AC 50/60 Hz motorskydd hög toppström7.5 kW vid 500 V AC 50/60 Hz motorskydd hög toppström9 kW vid 690 V AC 50/60 Hz motorskydd hög toppström11 kW vid 690 V AC 50/60 Hz motorskydd hög toppström4 kW vid 230/240 V AC 50/60 Hz transformatorskydd6.3 kW vid 400/415 V AC 50/60 Hz transformatorskydd10 kW vid 690 V AC 50/60 Hz transformatorskydd12.5 kW vid 690 V AC 50/60 Hz transformatorskydd |
| Brytförmåga: | 3 kA Icu vid 690 V AC 50/60 Hz enligt IEC 60947-215 kA Icu vid 400/415 V AC 50/60 Hz enligt IEC 60947-28 kA Icu vid 440 V AC 50/60 Hz enligt IEC 60947-26 kA Icu vid 500 V AC 50/60 Hz enligt IEC 60947-2100 kA Icu vid 220/230 V AC 50/60 Hz enligt IEC 60947-2 |
| Kontrolltyp: | Vippa |
| [In] Märkström: | 14 A |
| Utlösningsområde: | 9...14 A |
| Magnetisk utlösningsström: | 280 A |
| [Ue] Märkdriftspänning: | 690 V AC 50/60 Hz enligt IEC 60947-2 |
| [Ui] Märkisoleringsspänning: | 690 V AC 50/60 Hz enligt IEC 60947-2 |
| [Ith] Konventionell termisk ström i fri luft: | 14 A enligt IEC 60947-4-1 |
| [Uimp] Nominell impulsspänning: | 6 kV enligt IEC 60947-2 |
| Effektförlust per pol: | 2.5 W |
| Mekanisk livslängd: | 100000 cykler |
| Elektrisk livslängd: | 100000 cykler för AC-3 vid 440 V |
| Maximal driftfrekvens: | 25 cykler/h |
| Nominell drift: | Kontinuerlig enligt IEC 60947-4-1 |
| Direktkontakt: | Utan |
| Åtdragningsmoment: | 1.7 N.m på skruvanslutningar |
| Lämplighet för isolering: | Ja enligt IEC 60947-1 |
| Höjd: | 89 mm |
| Bredd: | 45 mm |
| Djup: | 78.5 mm |
| Kompatibilitetskod: | GV2RT |
| Standarder: | EN/IEC 60947-2EN/IEC 60947-4-1UL 60947-4-1CSA C22.2 Nr 60947-4-1 |
|---|---|
| Produktcertifieringar: | IECEE CB SchemeULCSACCCEACBVLROS (Lloyds register of shipping)UKCA |
| Skyddsbehandling: | TH |
| IP-kapslingsklass: | IP20 enligt IEC 60529 |
| IK-kapslingsklass: | IK04 |
| Omgivningstemperatur för drift: | -20...60 °C |
| Omgivningstemperatur för lagring: | -40...80 °C |
| Brandmotstånd: | 960 °C enligt IEC 60695-2-1 |
| Driftshöjd: | 2000 m |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110520699 |
|---|
