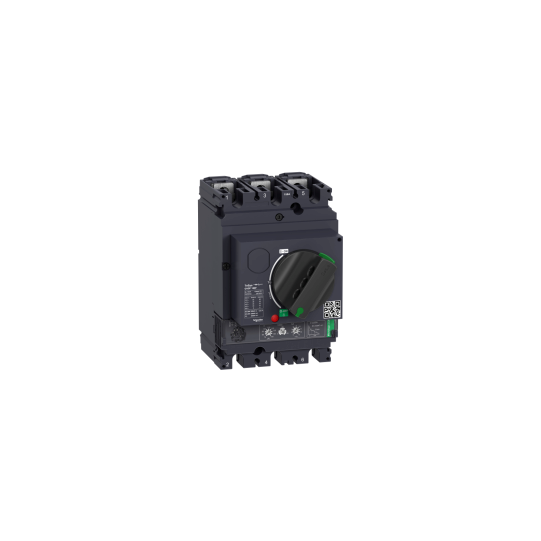

Motorskyddsbrytare, TeSys GV5, 3P, 150A, Icu 36kA, termisk magnetisk - GV5P150F
SKU : GV5P150F
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Motorskyddsbrytare, TeSys GV5, 3P, 150A, Icu 36kA, termisk magnetisk - GV5P150F
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktsortiment: | TeSys GV5 |
| Produktnamn: | TeSys GV5 |
| Produkt eller komponenttyp: | Motorbrytare |
| Kort namn på enhet: | GV5P |
| Apparatanvändning: | Motorövervakning |
| Skyddstyp: | ÖverbelastningsskyddKortslutningsskyddÖgonblickligt kortslutningsskyddFasobalansFasbortfall |
| Användarkategori: | Kategori A överensstämmer med IEC 60947-2 |
| Kontrolltyp: | Direkt vridhandtag |
| Lämplighet för isolering: | Ja överensstämmer med EN/IEC 60947-2 |
| Beskrivning av poler: | 3P |
| [Ue] nominell driftspänning: | 690 V AC 50/60 Hz |
| [In] märkström: | 150 A vid 65 °C |
| Kod för brytförmåga: | F 36 kA |
| Brytförmåga: | 36 kA Icu vid 400/415 V AC 50/60 Hz överensstämmer med IEC 60947-230 kA Icu vid 500 V AC 50/60 Hz överensstämmer med IEC 60947-28 kA Icu vid 660/690 V AC 50/60 Hz överensstämmer med IEC 60947-2 |
| [Ics] nominell tjänst kortslutningsbrytförmåga: | 100 % vid 400/415 V AC 50/60 Hz överensstämmer med IEC 60947-2100 % vid 500 V AC 50/60 Hz överensstämmer med IEC 60947-2100 % vid 660/690 V AC 50/60 Hz överensstämmer med IEC 60947-2 |
| [Ui] nominell isolationsspänning: | 800 V AC 50/60 Hz överensstämmer med IEC 60947-2 |
| [Uimp] nominell impulsöverspänningshållfasthet: | 8 kV |
| Överspänningskategori: | III |
| Utlösningsenhetens namn: | Micrologic 2.2 M |
| Utlösningsenhetens märkning: | 150 A |
| Utlösningsenhetens teknik: | Elektronisk |
| Magnetisk utlösningsström: | 2250 A |
| [Isd] korttidsupptagnings justeringsområde: | 5...13 x Ir justerbar 9 inställningar |
| Termisk skyddsjustering: | 70...150 A justerbar 9 inställningar |
| Termisk överbelastningsklass: | Klass 5 överensstämmer med IEC 60947-4-1Klass 10 överensstämmer med IEC 60947-4-1Klass 20 överensstämmer med IEC 60947-4-1 |
| Faskänslighet: | Ja överensstämmer med IEC 60947-4-1 |
| Mekanisk hållbarhet: | 40000 cykler |
| Elektrisk hållbarhet: | 20000 cykler för AC-3 vid 400/415 V In |
| Maximal driftshastighet: | 25 cykler/h |
| Märktjänst: | Kontinuerlig |
| Effektförlust per pol: | 9.2 W |
| Motoreffekt kW: | 55...75 kW vid 400/415 V AC 50/60 Hz75...90 kW vid 500 V AC 50/60 Hz90...110 kW vid 660/690 V AC 50/60 Hz |
|---|---|
| Lokal signalering: | LED redoLED 95 % Ith |
| Standarder: | EN/IEC 60947-1EN/IEC 60947-2EN/IEC 60947-4-1UL 60947-4-1CSA C22.2 nr 60947-4-1 |
| Produktcertifieringar: | IECEE CB SchemeEAC (väntande) |
| Fästmetod: | Med skruvar |
| Monteringsposition: | Horisontell och vertikal |
| Anslutningar - terminaler: | Strömkrets: samlingsskenor - tvärsnitt för samlingsskena: 25 x 6 mmStrömkrets: kabelskor - ytterdiameter: 25 mm |
| Anslutningsavstånd: | 35 mm utan spridare |
| Åtdragningsmoment: | 15 N.m skruv |
| Bredd: | 105 mm |
| Höjd: | 161 mm |
| Djup: | 155 mm |
| Produktvikt: | 2.4 kg |
| Färg: | Antracit (RAL 7016) |
| Omgivningstemperatur för förvaring: | -55...85 °C |
|---|---|
| Omgivningstemperatur för drift: | -25...70 °C |
| Driftshöjd: | 0...2000 m utan nedgradering |
| Kapslingsklass IP: | IP40 överensstämmer med IEC 60529 |
| Kapslingsklass IK: | IK07 överensstämmer med IEC 62262 |
| Föroreningsgrad: | 3 |
| Skyddsbehandling: | TC |
| Brandmotstånd: | 960 °C överensstämmer med IEC 60695-2-1 |
| Mekanisk robusthet: | Vibrationer: +/- 1 mm 2...13.2 Hz överensstämmer med IEC 60068-2-6Vibrationer: 0.7 gn 13.2...100 Hz överensstämmer med IEC 60068-2-6 |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606489915407 |
|---|
